254 | Slovensky
2 610 A15 294 7.5.12

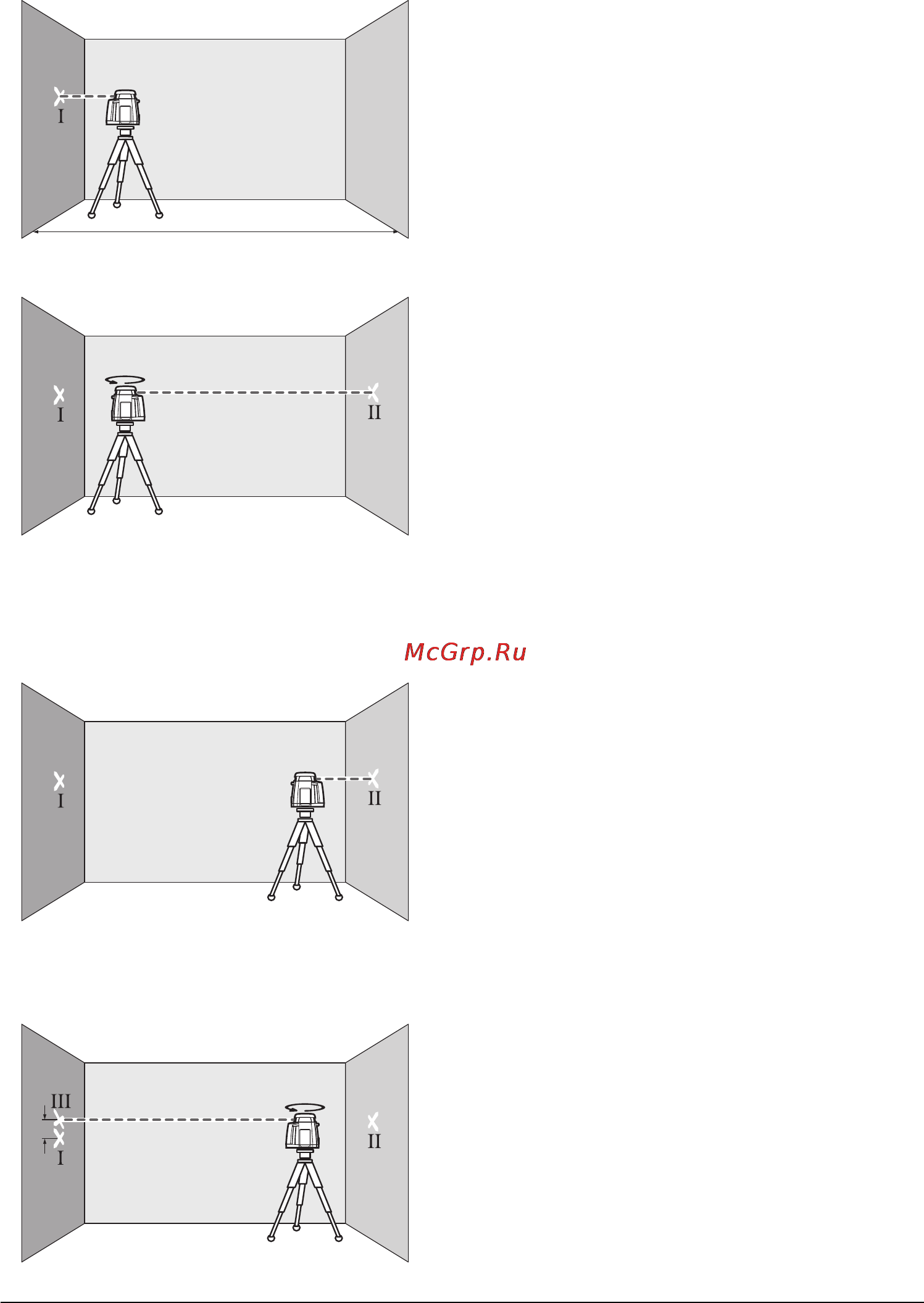

Namontujte merací prístroj v horizontálnej polohe blízko
steny A na statív 25 (príslušenstvo) alebo ho postavte na
pevný a rovný podklad. Zapnite merací prístroj.
Po skončení nivelácie označte stred laserového lúča na stene
A (bod I).
Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval
a označte stred bodu laserového lúča na protiľahlej stene B
(bod II).
Umiestnite merací prístroj do blízkosti steny B bez toho,
aby ste ho otáčali , zapnite ho a nechajte merací prístroj,
aby sa naniveloval.
Prístroj vyrovnajte výškovo (pomocou statívu alebo v
prípade potreby podložením) takým spôsobom , aby stred
bodu laserovej línie smeroval presne na predtým označený
bod II na stene B.
Otočte merací prístroj o 180°, bez toho, aby ste zmenili jeho
výšku. Nechajte ho, aby sa niveloval a označte stred bodu
laserového lúča na stene A (bod III). Dávajte pritom pozor na
to, aby sa bod III nachádzal podľa možnosti zvislo nad
bodom I alebo zvislo pod ním.
Rozdiel d oboch označených bodov I a III na stene A dáva
skutočnú odchýlku meracieho prístroja pre meranú os.
Zopakujte meranie pre všetky tri ostatné osi. Na tento účel
otočte pred začiatkom každého merania merací prístroj vždy o
90°.
Na meranej trase 2 x 20 m = 40 m smie byť prípustná odchýlka
maximálne:
40 m x ± 0,08 mm/m = ± 3,2 mm.
Rozdiel d medzi bodmi I a III smie byť potom pri každom jed-
notlivom z celkového počtu štyroch meraní maximálne 3,2 mm.
Ak by merací prístroj prekračoval pri niektorom meraní
spomínanú maximálnu povolenú odchýlku, nechajte ho
prekontrolovať v autorizovanej servisnej opravovni Bosch.
Pokyny na používanie
f Na označovanie používajte vždy iba stred laserového
bodu. Veľkosť laserového bodu sa vzdialenosťou mení.
Okuliare na zviditeľnenie laserového lúča (Príslušenstvo)
Okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia.
Vďaka tomu sa stáva červené svetlo lasera pre oko svetlejším.
f Nepoužívajte laserové okuliare ako ochranné okuliare.
Laserové okuliare slúžia na lepšie zviditelnenie laserového
lúča, pred laserovým žiarením však nechránia.
f Nepoužívajte laserové okuliare ako slnečné okuliare
alebo ako ochranné okuliare v cestnej doprave. Laserové
okuliare neposkytujú úplnú ochranu pred ultrafialovým
žiarením a znižujú vnímanie farieb.
Práca s laserovým prijímačom (Príslušenstvo)
Za nepriaznivých svetelných podmienok (svetlé okolie, priame
slnečné žiarenie a pod.) a pri práci na väčšie vzdialenosti
používajte na lepšiu identifikáciu laserového lúča laserový
prijímač 23.
RL25HV: Zvoľte pri práci s laserovým prijímačom rotačnú
prevádzku s maximálnou rýchlosťou rotácie laserového lúča.
Ak budete pracovať s laserovým prijímačom, prečítajte si
príslušný Návod na používanie prijímača.
Práca s diaľkovým ovládaním (Príslušenstvo)
Pri stlačení obslužných tlačidiel sa dá merací prístroj vyradiť z
nivelácie, takže rotácia sa na krátky čas zastaví. Použitím
diaľkového ovládania 26 sa môžeme tomuto efektu vyhnúť.
Prijímacie šošovky 1 pre diaľkové ovládanie sa nachádzajú na
štyroch stranách vedľa rotačnej hlavy.
Ak budete pracovať s diaľkovým ovládaním, prečítajte si
príslušný Návod na používanie.
Práca so statívom (Príslušenstvo)
Tento merací prístroj je vybavený 5/8" statívovým uchytením
pre horizontálnu prevádzku na statíve. Umiestnite merací
prístroj statívovým uchytením 20 na 5/8" závit statívovej
skrutky a aretačnou skrutkou statívu ho priskrutkujte na statív.
Ak má statív 25 na výťahu meraciu stupnicu, môžete ním
prestavenie výšky nastavovať priamo.
AB
20 m
AB
180°
AB
A
d
B
180°
