Magyar | 269
2 610 A15 294 7.5.12
A mérőműszer pontosságának ellenőrzése
A pontosságot befolyásoló hatások
A pontosságra a környezeti hőmérséklet van a legnagyobb
hatással. A lézersugarat különösen a talajtól felfelé, függőleges
irányban fennálló hőmérsékletkülönbségek tudják eltéríteni.
Az eltérések kb. 20 m távolságnál kezdenek érezhetőek lenni,
és 100 m távolságban a 20 m távolságban fellépő eltérés
kétszeresét-négyszeresét is elérhetik.
Mivel a levegő hőmérsékletfüggő rétegeltsége a talaj közelében
a legnagyobb, a mérőműszert 20 m mérési szakasztól kezdve
mindig szerelje fel egy háromlábú műszerállványra. A mérő-
műszert ezen kívül lehetőség szerint a munkatartomány
közepén állítsa fel.
A szintezési pontosság ellenőrzése
A külső hatásokon kívül a berendezésen belüli hatások is
okozhatnak a méréseknél eltéréseket (mint például a műszer
leesése vagy erős ütések). Ezért a mérőműszer pontosságát
minden munkakezdés előtt ellenőrizni kell.

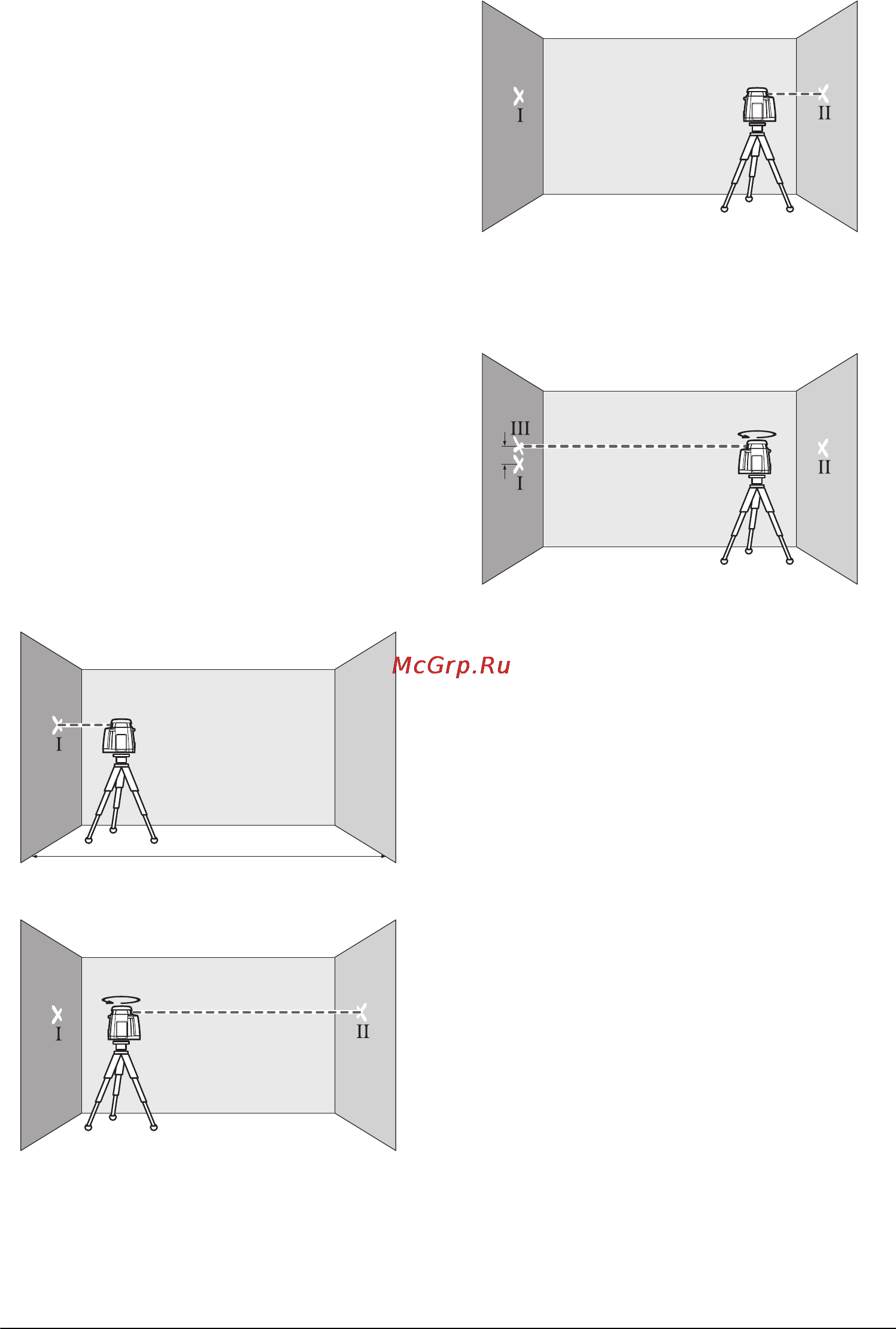

Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es
szabad mérési szakaszra van szükség. Ezen mind az X, mind az
Y tengely mentén (és mind pozitív, mind negatív irányban)
végre kell hajtani egy-egy átfordítási mérést (összesen 4 teljes
mérési folyamatot).
Szerelje fel a mérőműszert vízszintes helyzetben az „A” fal
közelében egy 25 háromlábú műszerállványra (tartozék),
vagy helyezze egy szilárd, sík alapra. Kapcsolja be a mérő-
műszert.
A szintezés befejezése után jelölje meg az A falon a
lézersugár középpontját (I pont).
Forgassa el a mérőműszert 180°-kal, várja meg, amíg az
végrehajtja a szintezést és jelölje meg a szemközti B falon a
lézersugár középpontját (II pont).
Úgy helyeze el a mérőműszert anélkül, hogy azt
elfordítaná hogy minél közelebb legyen a „B” falhoz,
kapcsolja be a mérőműszert és várja meg az automatikus
szintezés befejeződését.
Állítsa be úgy a mérőműszer magasságát (a háromlábú
műszerállvány segítségével vagy szükség esetén a
berendezés alá helyezett lapokkal), hogy a lézersugár
közepe pontosan a B falon előzőleg bejelölt II pontra
essen.
Fordítsa el a mérőműszert 180 °-kal, anélkül hogy
megváltoztatná a magasságát. Várja meg, amíg befejeződik
az automatikus szintezés, és jelölje fel a lézersugár közepét
az A falon (III pont). Ügyeljen arra, hogy a III pont
lehetőleg függőelegesen az I pont alatt, illetve felett legyen.
A falon bejelölt két pont (I és III) közötti d távolság megadja
a mért tengely mentén a mérőműszer által okozott tényleges
eltérést.
Ismételje meg ezt a mérést a másik három tengelyre is. Ehhez
mindegyik mérési eljárás előtt forgassa el a mérőműszert 90°
fokkal.
Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
40 m x ± 0,08 mm/m = ± 3,2 mm.
A d különbségnek így az I és III pont között mind a négy külön
mérésnél legfeljebb a 3,2 mm értéket szabad elérnie.
Ha az eltérés a négy mérési folyamat közül legalább egynél
meghaladja ezt az értéket, ellenőriztesse egy Bosch-
vevőszolgálattal a mérőműszert.
Munkavégzési tanácsok
f A jelöléshez mindig csak a lézerpont középpontját
használja. A lézerpont méretei a távolsággal változnak.
Lézerpont kereső szemüveg (külön tartozék)
A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal a
lézer piros fénypontja világosabban, jobban kiválik a
környezetből.
f Ne használja a lézerpontkereső szemüveget
védőszemüvegként. A lézerpontkereső szemüveg a
lézersugár felismerésének megkönnyítésére szolgál, de nem
nyújt védelmet a lézersugárral szemben.
AB
20 m
AB
180°
AB
A
d
B
180°
