68 | Español
2 610 A15 294 • 7.5.12
Si, habiéndose disparado el avisador de sacudidas, la función
no vuelve a activarse pulsando la tecla 8, el láser se desconecta
automáticamente después de 2 min y el aparato de medición
después de 2 h.
Para desactivar la función del avisador de sacudidas, pulse una
vez la tecla del avisador de sacudidas 8, y vuelva a pulsarla de
nuevo si se hubiese disparado el avisador de sacudidas (el indi-
cador de sacudidas 7 parpadea). Una vez desactivado el avisa-
dor de sacudidas se apaga el indicador de sacudidas 7.
Para conectar el avisador de sacudidas pulse la tecla del avisa-
dor de sacudidas 8. El indicador de sacudidas 7 se enciende de
color verde, activándose entonces el avisador de sacudidas
transcurridos 30 s.
Comprobación de la precisión del aparato de
medición
Factores que afectan a la precisión
La influencia más fuerte la tiene la temperatura ambiente. Espe-
cialmente las variaciones de temperatura que pudieran existir a
diferente altura respecto al suelo pueden provocar una desvia-
ción del rayo láser.
Las desviaciones resultan apreciables a partir de una distancia
aprox. de 20 m, y a distancias de 100 m pueden suponer desde
el doble hasta el cuádruple de la desviación obtenida a 20 m.
Ya que las variaciones de temperatura son mayores cerca del
suelo se recomienda montar siempre el aparato de medición so-
bre un trípode al medir distancias superiores a los 20 m.
Siempre que sea posible, coloque además el aparato de medi-
ción en el centro del área de trabajo.
Control de la precisión de nivelación
Además de las influencias externas, también aquellas propias
del aparato (p.ej. caídas o fuertes golpes) pueden provocar
ciertos errores de medición. Por ello, antes de comenzar a tra-
bajar, recomendamos controlar primero la precisión del apa-
rato de medición.
Para la comprobación se requiere un tramo libre de 20 m sobre
un firme consistente con dos paredes A y B. Ud. deberá realizar
una medición combinada para ambos ejes X e Y (positiva y nega-
tiva, respectivamente, o sea 4 procesos de medición com-
pletos).

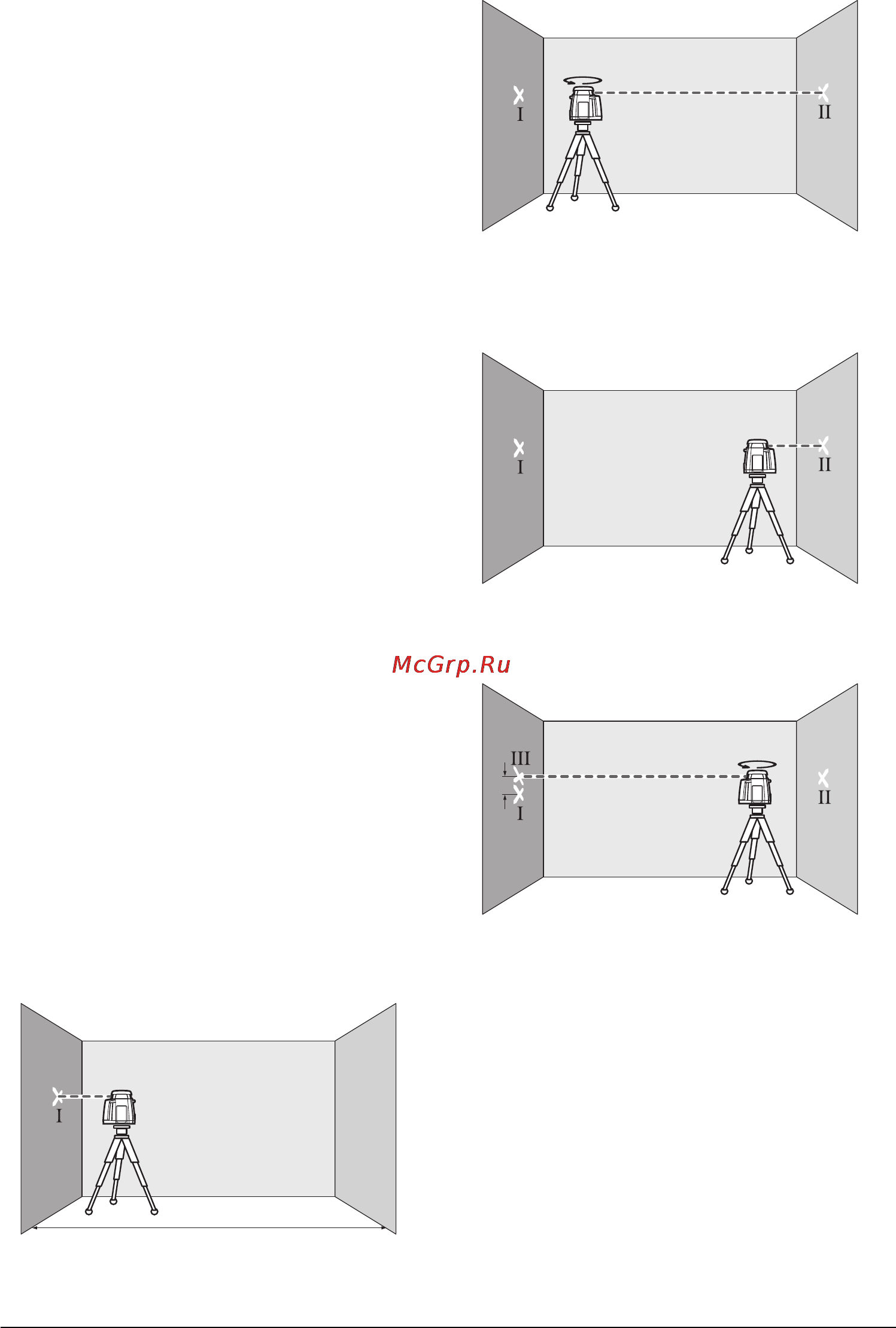

– Coloque el aparato de medición en posición horizontal cerca
de la pared A montándolo sobre un trípode 25 (accesorio
especial), o colocándolo sobre un firme consistente y plano.
Conecte el aparato de medición.
– Una vez concluido el proceso de nivelación, marque en la
pared A el centro del punto del rayo láser (punto I).
– Gire el aparato de medición 180°, espere a que éste se haya
nivelado, y marque el centro del rayo láser en la pared B del
lado opuesto (punto II).
– Posicione el aparato de medición – sin girarlo – cerca de la
pared B, conéctelo, y espere a que se nivele.
– Variar el nivel de altura del aparato de medición (con el trípode
o bien calzándolo) de manera que el centro del haz incida
exactamente contra el punto II previamente marcado en la
pared B.
– Gire 180° el aparato de medición, sin modificar su altura.
Espere a que se haya nivelado, y marque el centro del rayo
láser en la pared A (punto III). Preste atención a que el punto
III quede lo más perpendicular posible por encima o por
debajo del punto I.
– La diferencia d entre ambos puntos I y III marcados sobre la
pared A corresponde a la desviación real del aparato para el
eje medido.
Repita este proceso de medición para los otros tres ejes. Para
ello, antes de iniciar cada proceso de medición, gire 90° el apa-
rato de medición.
En un tramo de medición de 2 x 20 m = 40 m, la desviación
máxima admisible es de:
40 m x ± 0,08 mm/m = ± 3,2 mm.
Por lo tanto, la diferencia d entre los puntos I y III en cada una
de las cuatro mediciones, deberá ser como máximo de 3,2 mm.
AB
20 m
AB
180°
AB
A
d
B
180°
OBJ_BUCH-1596-002.book Page 68 Monday, May 7, 2012 8:12 AM
