16 | Deutsch
2 610 A15 294 7.5.12
Arbeiten mit dem Stativ (Zubehör)
Das Messwerkzeug verfügt über eine 5/8"-Stativaufnahme für
Horizontalbetrieb auf einem Stativ. Setzen Sie das Messwerk-
zeug mit der Stativaufnahme 20 auf das 5/8"-Gewinde des Sta-
tivs auf und schrauben Sie es mit der Feststellschraube des Sta-
tivs fest.
Bei einem Stativ 25 mit Maßskala am Auszug können Sie den
Höhenversatz direkt einstellen.
Arbeiten mit Wandhalter und Ausrichteinheit (Zubehör)
(RL25HV)
Sie können das Messwerkzeug auch am Wandhalter mit Ausricht-
einheit 28 montieren. Schrauben Sie dazu die 5/8"-Schraube
des Wandhalters in die Stativaufnahme 20 am Messwerkzeug.
Montage an einer Wand: Die Montage an einer Wand empfiehlt
sich z.B. bei Arbeiten, die über der Auszughöhe von Stativen
liegen, oder bei Arbeiten auf instabilem Untergrund und ohne
Stativ. Befestigen Sie dazu den Wandhalter 28 mit montiertem
Messwerkzeug möglichst senkrecht an einer Wand.
Montage auf einem Stativ: Sie können den Wandhalter 28 eben-
so mit der Stativaufnahme auf der Rückseite auf ein Stativ auf-
schrauben. Diese Befestigung empfiehlt sich besonders bei
Arbeiten, bei denen die Rotationsebene auf eine Bezugslinie
ausgerichtet werden soll.
Mithilfe der Ausrichteinheit können Sie das montierte Mess-
werkzeug senkrecht (bei Montage an der Wand) bzw. waage-
recht (bei Montage auf einem Stativ) in einem Bereich von ca.
15 cm verschieben.
Arbeiten mit der Laser-Zieltafel (Zubehör)
Mithilfe der Laser-Zieltafel 29 können Sie die Lasermarkierung
auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.
Durch die Magnethalterung kann die Laser-Zieltafel auch an
Deckenkonstruktionen befestigt werden.
Mit dem Nullfeld und der Skala können Sie den Versatz zur ge-
wünschten Höhe messen und an anderer Stelle wieder antragen.
Damit entfällt das exakte Einstellen des Messwerkzeugs auf die zu
übertragende Höhe.
Die Laser-Zieltafel 29 hat eine Reflexbeschichtung, die die Sicht-
barkeit des Laserstrahls in größerer Entfernung bzw. bei starker
Sonnenstrahlung verbessert. Die Helligkeitsverstärkung ist nur
zu erkennen, wenn Sie parallel zum Laserstrahl auf die Laser-Ziel-
tafel blicken.

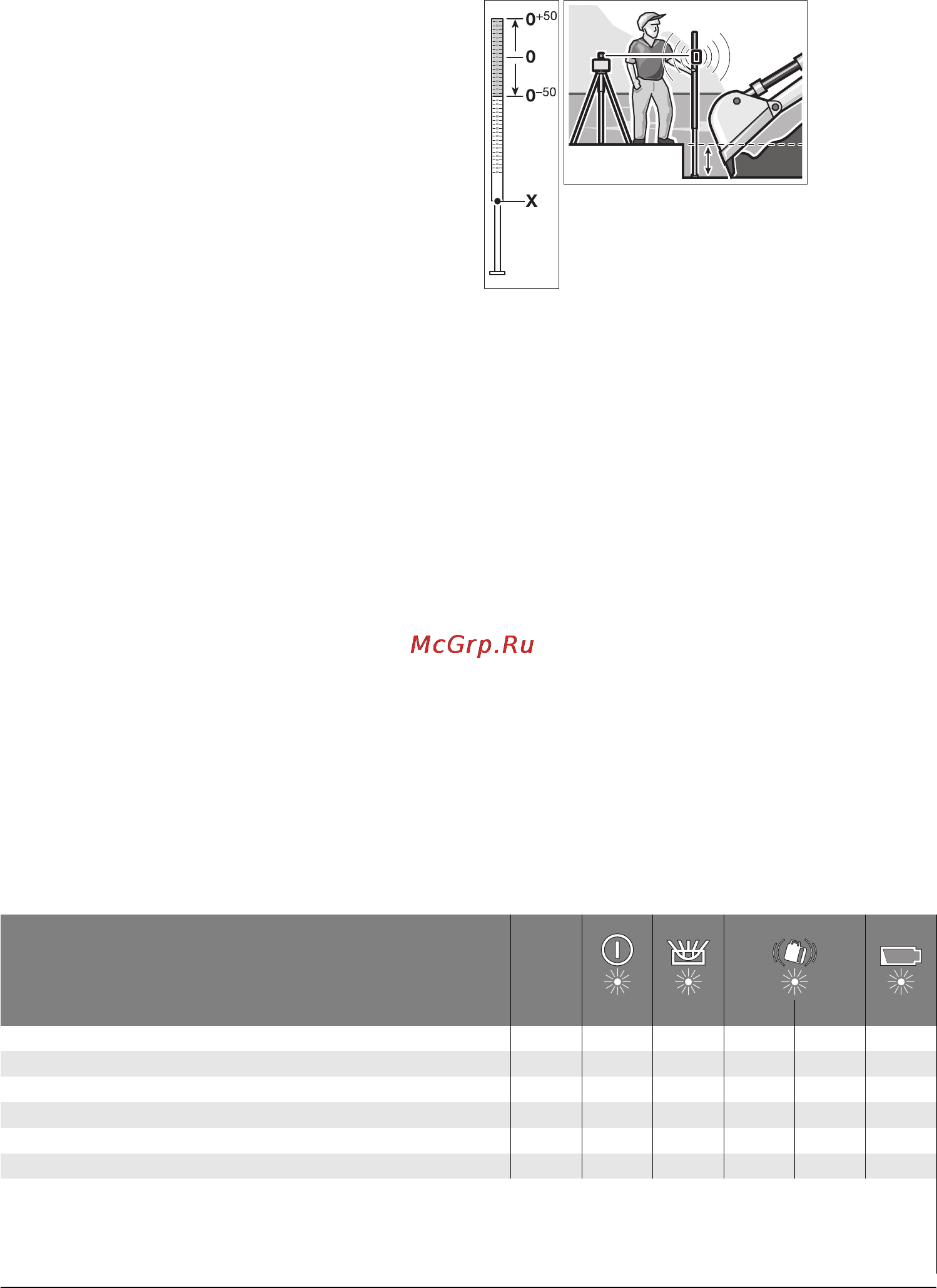

Arbeiten mit der Messlatte (Zubehör)
Zum Prüfen von Ebenheiten oder dem Antragen von Gefällen
empfiehlt sich die Verwendung der Messlatte 24 zusammen mit
dem Laserempfänger.
Auf der Messlatte 24 ist oben eine relative Maßskala (± 50 cm)
aufgetragen. Deren Nullhöhe können Sie unten am Auszug vor-
wählen. Damit lassen sich Abweichungen von der Sollhöhe di-
rekt ablesen.
Arbeitsbeispiele
Tiefenüberprüfung von Baugruben (siehe Bild B)
Stellen Sie das Messwerkzeug auf einer stabilen Unterlage auf
oder montieren Sie es auf einem Stativ 25.
Arbeiten mit Stativ: Richten Sie den Laserstrahl auf die ge-
wünschte Höhe aus. Übertragen bzw. überprüfen Sie die Höhe
am Zielort.
Arbeiten ohne Stativ: Ermitteln Sie die Höhendifferenz zwischen
Laserstrahl und Höhe am Referenzpunkt mithilfe der Laser-Ziel-
tafel 29. Übertragen bzw. überprüfen Sie die gemessene Höhen-
differenz am Zielort.
Beim Messen auf große Entfernungen sollten Sie das Messwerk-
zeug immer in der Mitte der Arbeitsfläche und auf einem Stativ
aufstellen, um Störeinflüsse zu verringern.
Montieren Sie bei Arbeiten auf unsicherem Boden das Mess-
werkzeug auf dem Stativ 25. Achten Sie darauf, dass die
Schockwarnungsfunktion aktiviert ist, um Fehlmessungen bei
Bodenbewegungen oder Erschütterungen des Messwerkzeugs
zu vermeiden.
Übersicht der Anzeigen
Laserstrahl
Rotation
des Lasers*
grün grün grün rot rot
Messwerkzeug einschalten (1 s Selbsttest) 2x/s z z z z
Ein- oder Nachnivellierung 2x/s 2x/s
Messwerkzeug einnivelliert/betriebsbereit zzz
Selbstnivellierbereich überschritten 2x/s 2x/s 2x/s
Nivellierautomatik für zwei Achsen eingeschaltet z
Einachsiger Neigungsbetrieb eingeschaltet 1x/s
* bei Linien- und Rotationsbetrieb
2x/s
z
Blinkfrequenz (zweimal in einer Sekunde)
Dauerbetrieb
Funktion gestoppt
