Delo z lasersko ciljno tablo (pribor)
S pomočjo laserske ciljne table 29 lahko lasersko oznako
prenesete na tla oz. lasersko višino na steno. Z magnetnim
držalom lahko lasersko ciljno tablo pritrdite tudi na stropne
konstrukcije.
Z ničelnim poljem in skalo lahko merite premik od želene višine
in ga vnesete na neko drugo mesto. Točna nastavitev merilnega
orodja na višino, ki se bo prenesla, tako ni več potrebna.
Laserska ciljna tabla 29 ima odbojno prevleko, ki v večji razdalji
oz. pri močnejšem soncu izboljša vidljivost laserskega žarka.
Povečana svetlost je razvidna samo, če gledate paralelno k
laserskemu žarku na lasersko ciljno tablo.
Delo z merilno letvijo (pribor)
Za preverjanje ravnosti ali pri naklonih priporočamo uporabo
merilne letve 24 skupaj z laserskim sprejemnikom.
Na merilni letvi 24 se zgoraj nahaja relativna merilna skala
(± 50 cm). Njeno ničelno višino lahko predizberete spodaj na
izvleku. Tako lahko odklone neposredno odčitate od
predvidene višine.
Delovni primeri

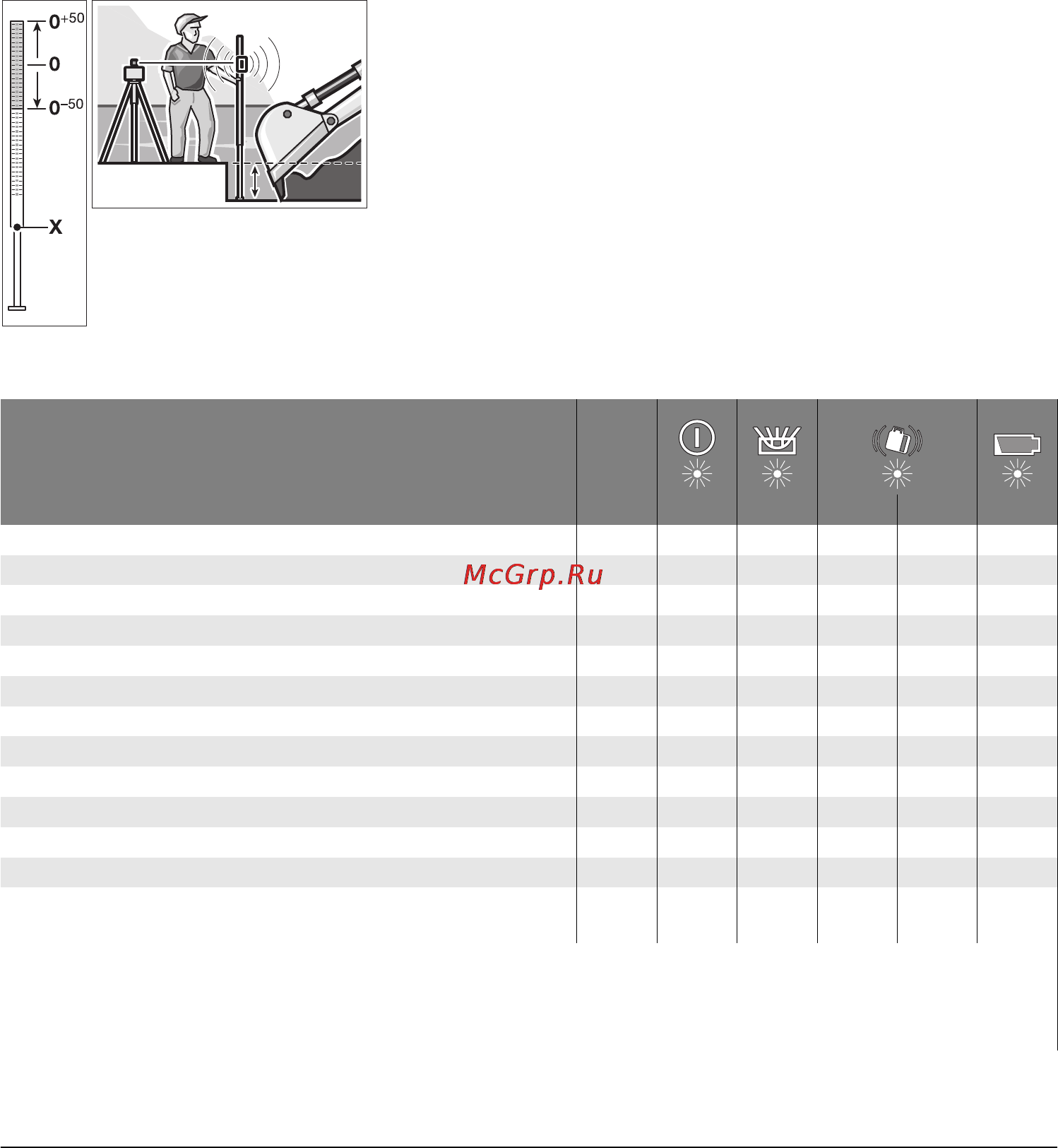

Preverjanje globine gradbenih jam (glejte sliko B)
Postavite merilno orodje na stabilno podlogo ali ga montirajte
na stativ 25.
Delo s stativom: Naravnajte laserski žarek na željeni višini.
Prenesite oz. preverite višino na cilju.
Delo brez stativa: Izračunajte višinso razliko med laserskim
žarkom in višino na referenčni točki s pomočjo laserske ciljne
table 29. Prenesite oz. preverite željeno všinsko razliko na
ciljnem mestu.
Pri merjenju na velike razdalje morate merilno orodje postaviti
vedno v sredino delovne površine in na stativ, da bi tako
zmanjšali moteče vplive.
Če delate na neravnih tleh, montirajte merilno orodje na stativ
25. Pri tem pazite na to, da je aktivirana funkcija šok opozorila,
da bi tako preprečili napačne meritve pri premikanju tal ali
tresljajih merilnega orodja.
Pregled prikazov
Laserski
žarek
Rotiranje
laserja*
zelena zelena zelena rdeča rdeča
Vklop merilnega orodja (1 s avtotest) 2x/s z z z z
Začetno ali dodatno niveliranje 2x/s 2x/s
Merilno orodje nivelirano/pripravljeno za delovanje zzz
Območje samoniveliranja prekoračeno 2x/s 2x/s 2x/s
Vklopljena nivelirna avtomatika za dve osi z
Delovanje z enoosnim naklonom vklopljeno 1x/s
Aktivirana funkcija šok opozorila z
Sprožena funkcija šok opozorila 2x/s 2x/s
Izklopljeno šok opozorilo
Napetost baterije za obratovanje >2 h
Napetost baterije za obratovnaje 2h 1x/s
Prazna baterija z
Stanje pripravljenosti s shranjevanjem vrste delovanja v
spomin 1x/1,5 s
* pri črtnem in rotacijskem delovanju
2x/s
z
Frenkvenca utripanja (dvakrat v sekundi)
Stalno delovanje
Funkcija ustavljena
