394 | Eesti
2 610 A15 294 7.5.12
Üheteljeline kalderežiim
Mõõteseadme horisontaalasendi puhul nivelleerub
üheteljelises kalderežiimis automaatselt välja X-telg, kuid mitte
Y-telg. Kui hoiatussignaali funktsioon on sisse lülitatud, toimub
järelevalve vaid X-telje nivelleerumise üle.
Pöörlemistasandit saab pöörata ümber X-telje ±8%.
Mõõteseadet saab seada piki Y-telge kaldu.
f Mõõteseadme asendi muutusi Y-telje suhtes üheteljelise
kalderežiimi puhul ei tuvastata.
Kaldeplaadi (lisatarvik) abil saab mõõteseadet
horisontaalasendis piki Y-telge täpse nurga all kallutada.
Lülitumiseks üheteljelisele kalderežiimile vajutage üheteljelise
kalderežiimi nupule 12. Kinnituseks vilgub üheteljelise kalde-
režiimi näit 11 aeglases taktis. Kui hoiatussignaali funktsioon on
sisse lülitatud, toimub järelevalve veel vaid X-telje üle.
Selleks et automaatset nivelleerumist uuesti sisse lülitada,
vajutage nupule 12 uuesti. Üheteljelise kalderežiimi näit 11
põleb pideva tulega.
Pöörlemistasandi pööramiseks ümber X-telje vajutage ülemise
suuna nupule 10 või alumise suuna nupule 9. Pöörlemissuund
vastab noolte suunale nuppudel 10 ja 9.
Hoiatussignaali funktsioon
Mõõteseade on varustatud hoiatussignaali funktsiooniga, mis
hoiab asendi muutumise ja mõõteseadme kõikumise või
aluspinna vibratsiooni puhul ära nivelleerumise muutunud
kõrgusel ja sellega kõrguste vead.
Pärast mõõteseadme sisselülitamist on hoiatussignaali
funktsioon alati sisse lülitatud, hoiatussignaali näit 7 põleb
rohelise tulega. Hoiatussignaal aktiveerub ca 30 s pärast
mõõteseadme sisselülitamist või hoiatussignaali funktsiooni
sisselülitamist.
Kui mõõteseadme asendi muutumise korral nivelleerumistäpsus
muutub või registreeritakse tugev kõikumine, rakendub
hoiatussignaal: Pöörlemine seiskub, laser vilgub ja
hoiatussignaali näit 7 vilgub punase tulega. Aktuaalne töörežiim
salvestatakse.
Kui hoiatussignaal on rakendunud, vajutage hoiatussignaali
nupule 8. Hoiatussignaali funktsioon käivitatakse uuesti ja
mõõteseade hakkab nivelleeruma. Kohe kui mõõteseade on
nivelleerunud (nivelleerumise näit 3 põleb pideva rohelise
tulega), käivitub seade salvestatud töörežiimil. Kontrollige
nüüd laserkiire kõrgust võrdluspunkti najal ja korrigeerige
kõrgust vajaduse korral.
Kui rakendunud hoiatussignaali korral ei käivitu seade nupule 8
vajutamisel uuesti, lülitub laser 2 minuti pärast ja mõõteseade
2 tunni pärast automaatselt välja.
Hoiatussignaali funktsiooni väljalülitamiseks vajutage
hoiatussignaali nupule 8 üks kord või rakendunud
hoiatussignaali korral (hoiatussignaali näit 7 vilgub punase
tulega) kaks korda. Väljalülitatud hoiatussignaali puhul hoiatus-
signaali näit 7 kustub.
Hoiatussignaali sisselülitamiseks vajutage hoiatussignaali
nupule 8. Hoiatussignaali näit 7 süttib rohelise tulega ja
30 sekundi pärast aktiveerub hoiatussignaal.
Seadme täpsuse kontrollimine
Täpsust mõjutavad tegurid
Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt (põrandalt) ülespoole kulgevad
temperatuurierinevused võivad laserkiire kõrvale kallutada.
Hälbed muutuvad oluliseks alates ca 20 m kauguselt seadmest
ning võivad 100 m kaugusel olla kaks kuni neli korda suuremad
kui 20 m kaugusel.
Kuna temperatuuride erinevus on kõige suurem just maapinna
(põranda) lähedal, on soovitav mõõtmiste teostamisel
seadmest alates 20 m kaugusel paigaldada seade alati statiivile.
Lisaks paigaldage seade võimalusel alati tööpiirkonna keskele.
Loodimistäpsuse kontrollimine
Lisaks välistele mõjudele võib kõrvalekaldeid põhjustada ka
seadmele endale avalduv toime (nt kukkumine või tugev löök).
Seetõttu kontrollige seadme täpsust iga kord enne töö alusta-
mist.
Kontrollimiseks läheb vaja 20 m pikkust ühetasast ja stabiilset
pinda, mis jääb seinte A ja B vahele. Teostada tuleb mõõtmine läbi
telgede X ja Y (vastavalt positiivne ja negatiivne; 4 terviklikku
mõõtmist).

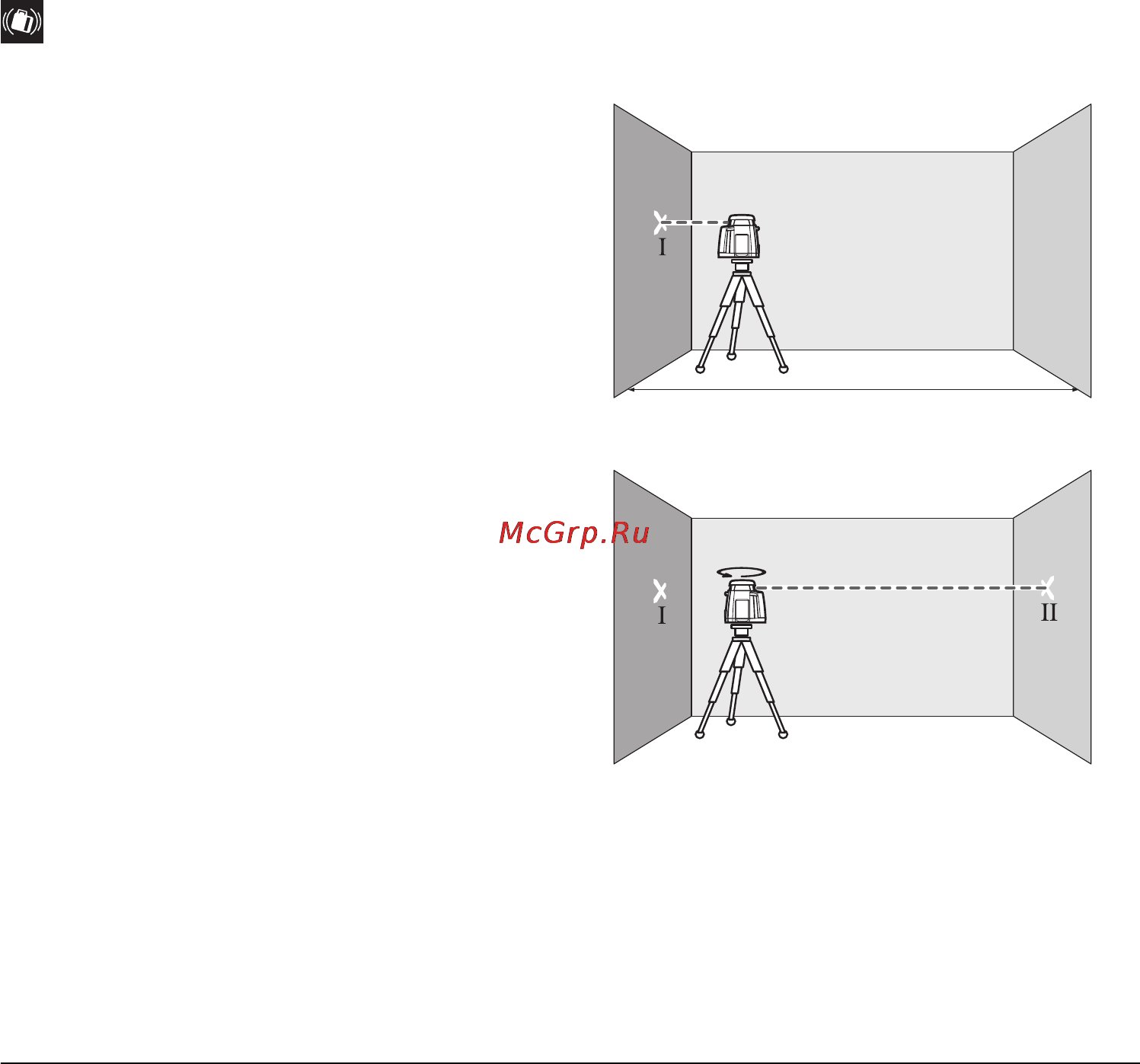

Paigaldage seade horisontaalasendis seina A lähedal
statiivile 25 (lisatarvik) või asetage tugevale, tasasele
aluspinnale. Lülitage seade sisse.
Pärast nivelleerumise lõppemist märkige laserkiire
keskpunkt seinale A (punkt I).
Keerake mõõteseadet 180°, laske seadmel nivelleeruda ja
märkige laserkiire keskpunkt vastasseinale B (punkt II).
AB
20 m
AB
180°
