Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.4 ОМА-43.601, 43.606 для двери.
Для подключения картоприёмника ОМА-43.60х требуется соединить клеммы контроллера с
клеммами картоприёмника и установленного в него считывателя.

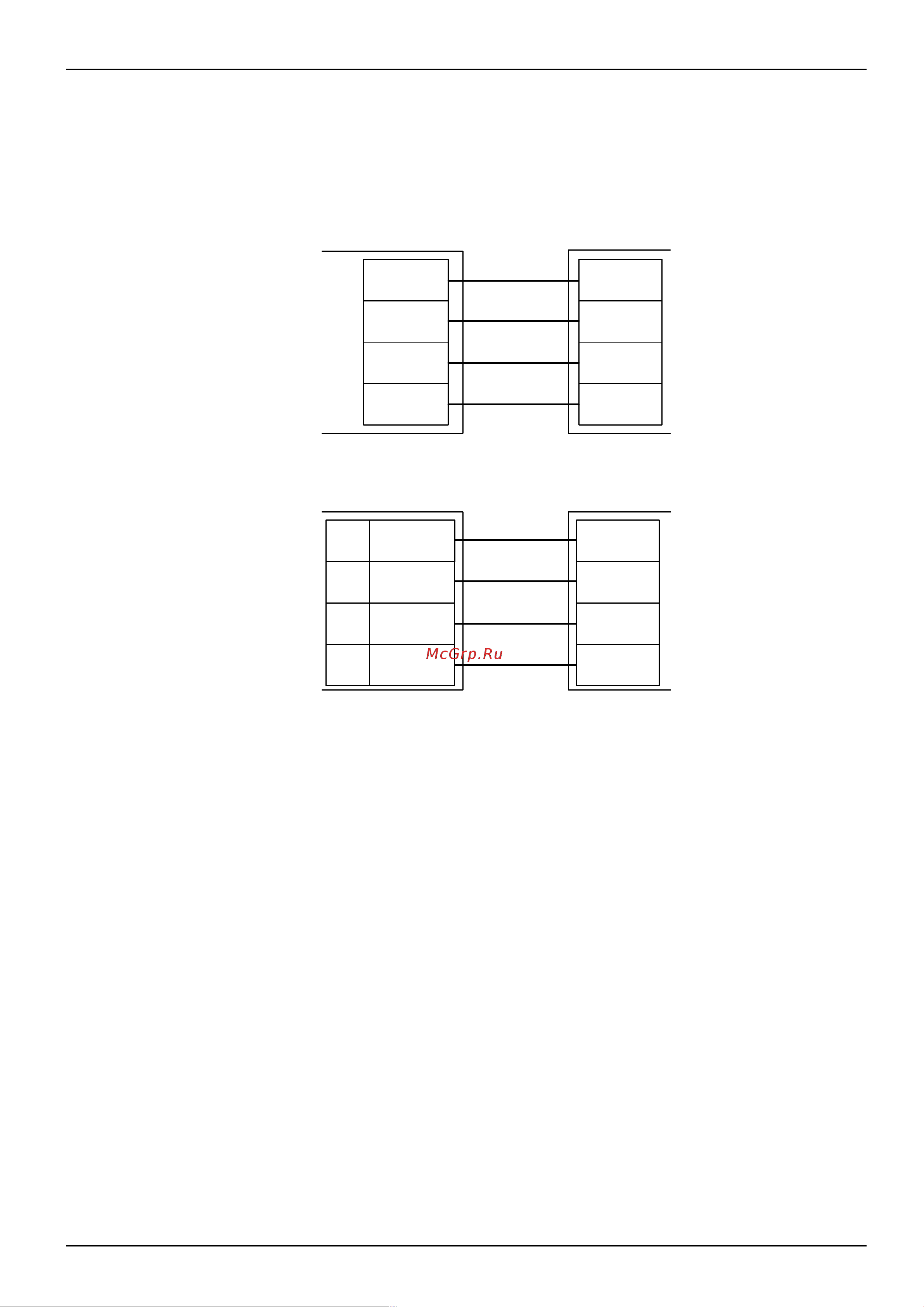

Рисунок 48. Пример подключения ОМА-43.60х на выход первой двери.
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки» и добавьте следующие функции для точки доступа, к которой
подключен картоприемник:
● Функция - «Линия «Изъять карту» в направлении «выход», клемма - «O1, нормально
неактивен».
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажимаем «ОК», «Применить».
Настройки режимов:
Для пропусков посетителей, которые требуется забирать при выходе, создаём на вкладке
«Режимы» в приоритетной группе (Уровни 2-4) новый режим со следующими настройками:
● «Персонал, попадающий под действие» - выбрать все пропуска посетителей.
● «Применимость к точкам доступа» - выбрать все точки доступа, преграждающие выходы с
территории предприятия.
● Добавить день или дни режима и настроить их так, как необходимо (не забыв разрешить
доступ на вход и выход).
● В разделе режима «Специальные правила» включить опции «Разрешать проход «на выход» —
только через дополнительный (сборник пропусков)» и «Требовать санкции охраны на проход в
направлении «выход».
стр. 100 из 400
Клеммы
контроллера
Клеммы считывателя,
установленного в
картоприемник ОМА-43.60х
GND
+12V
DATA0
DATA1
+VR
DATA0
DATA1
GND
24
Клеммы
контроллера
«Сфинкс»
Клеммы
картоприемника
ОМА-43.60х
Система3
GND
O1
GND
PORT 3
22
Com23
NO
D9
GND
