Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.8.4 BFT Giotto 30-50.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Блок управления BFT Giotto 30-50 необходимо настроить следующим образом:
В меню LOGIC установить параметры: TCA — off, hold to Run – ON, test phot – off. Остальные
настройки не влияют на работу СКУД, и их нужно запрограммировать согласно оригинальной
инструкции на блок управления BFT Giotto 30-50.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления
BFT Giotto 30-50.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа, обслуживающей шлагбаум BFT Giotto 30-50, нужно
произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"прямое управление приводами"».
● «Время открытия/закрытия створок при прямом управлении» установить равным примерно 1,1
времени реального открывания (закрывания) привода. Например, если он полностью
открывается за 10 секунд, то значение параметра должно быть равно 11 с.
● «Время в открытом состоянии до начала автоматического закрытия» – после полного открытия
стр. 307 из 400
Клеммы
контроллера
Клеммы блока
управления
GIOTTO 30-50
NC1
COM1
NC2
COM2
NO2
20
18
17
28
27
NO1
15

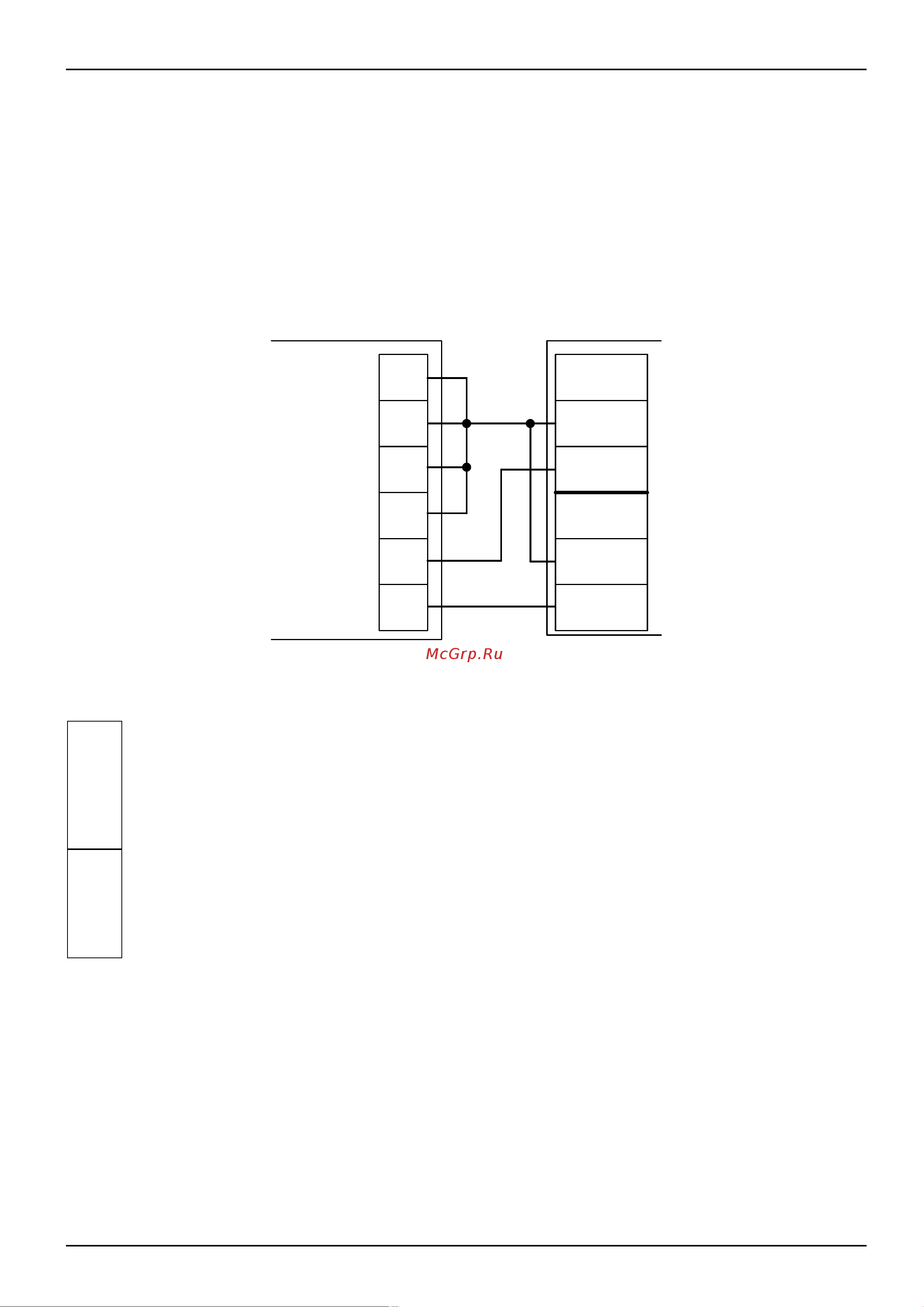

Рисунок 196. BFT Giotto 30-50.
