Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.6 ARGO CR-03 и TVER-7х.
!
Настоятельно рекомендуется воздержаться от использования данных КП в силу их
низкого качества.
Для подключения картоприёмников ARGO CR-03 и TVER-7х требуется соединить клеммы
контроллера с клеммами картоприёмника и произвести программные настройки.

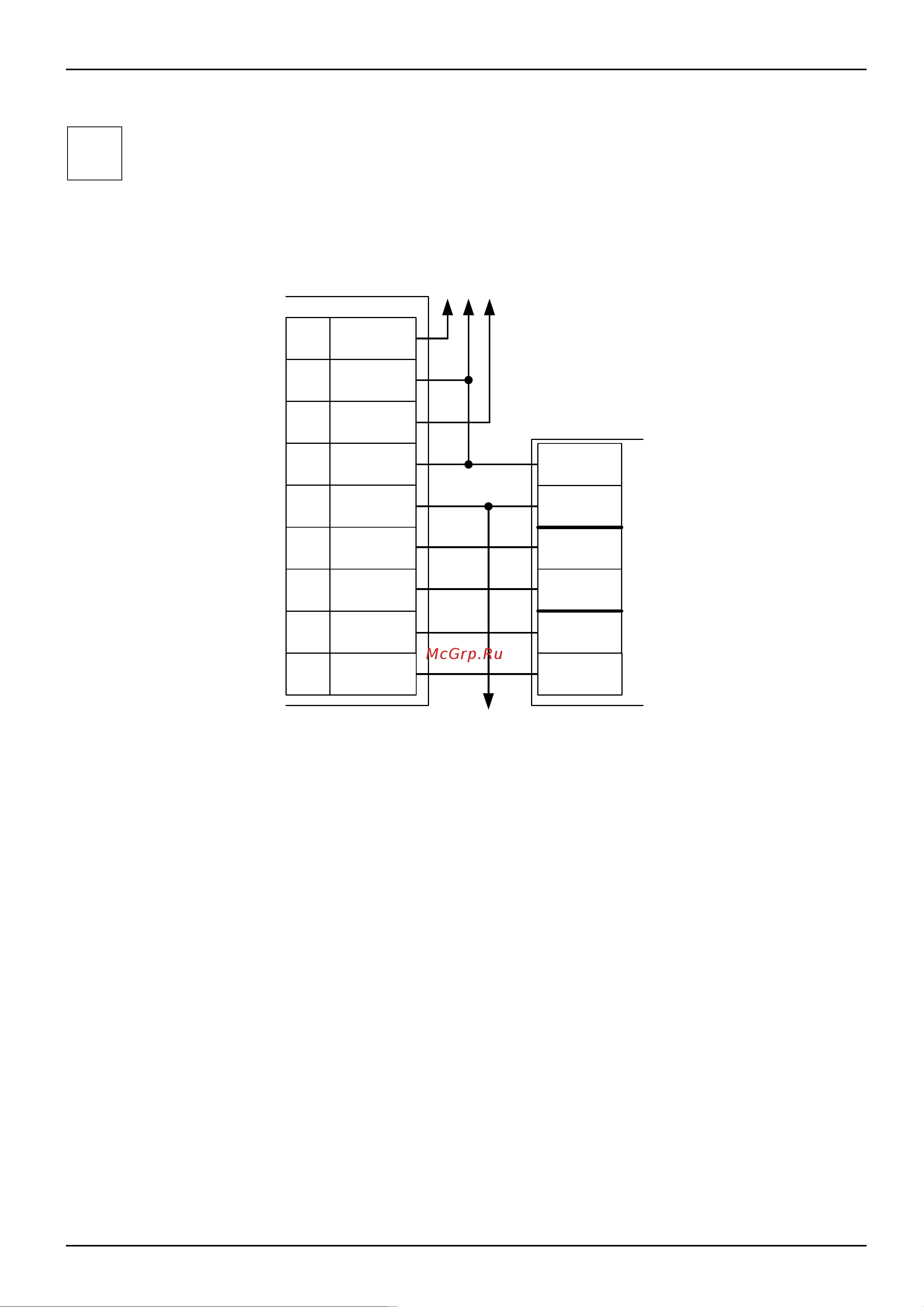

Рисунок 50. Пример подключения ARGO CR-03, TVER-7х в направлении «выход».
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры».
● Установите значение параметра «Время ожидания санкции оператора на доступ» равным
примерно 5 секундам – после считывания кода карточки посетителя контроллер будет ожидать
от картоприёмника подтверждения изъятия карты в течение этого времени.
● Установите значение параметра «Длительность импульсов изъять/вернуть карту» равным
примерно 2 секундам.
Также добавьте следующие функции:
● Функция - «Линия «Изъять карту» в направлении «выход», клемма - «O1, нормально
неактивен».
● Функция - «Линия «Вернуть карту» в направлении «выход», клемма - «O2, нормально
неактивен».
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажмите «ОК».
стр. 102 из 400
Клеммы
контроллера
Клеммы
картоприемника
ARGO CR-03
СКД9
O2
PORT 3
Ret.8
O1
Общ.
DATA0
DATA1
DATA0
DATA1
X1
7
6
2
1
4
+24V3
5
К блоку питания
С
НО
12V
GND
D3
К пульту управления
туникетом
