Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.6.4 NICE A924 .
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатель выбора функций на плате блока управления A924 необходимо установить в
положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение
переключателя:
off off off X off off off X X X
Таблица 42. Установка микропереключателя выбора функций платы блока управления A924.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления A924.

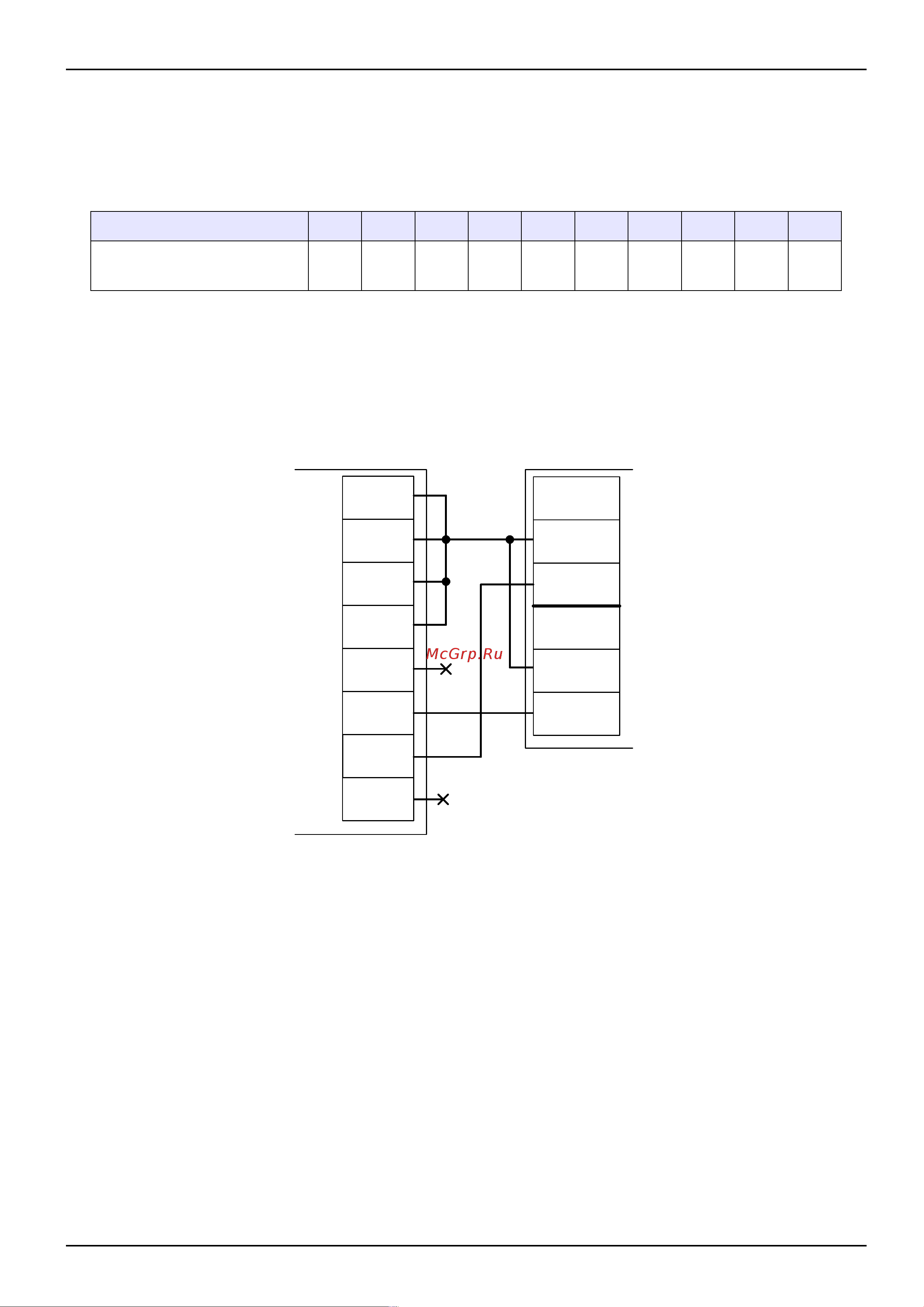

Рисунок 173. NICE A924.
Остальные клеммы (1-16, 18-20) подключаются согласно оригинальной инструкции на блок
управления A924.
стр. 260 из 400
21
22
23
24
25
Клеммы
контроллера
Клеммы блока
управления A924
17
NC1
COM1
NO1
NC2
COM2
NO2
26
27
