Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.4 Калитки ОМА, общие сведения.
Приведена схема подключения калитки ОМА 36.68 с блоком управления (контроллером) OMA-
DD.958.
12.4.1 Считыватели для калиток ОМА.
Считыватели подключаются к клеммам контроллера согласно разделу «Подключение
считывателей и контакторов, общие сведения».
Порт Назначение
PORT 1 Считыватель «выход»
PORT 4 Считыватель «вход»
Таблица
26
. Назначение считывателей для калитки ОМА.
12.4.2 Настройки точек доступа для ОМА 36.68.
В программе «Клиент» необходимо добавить две точки доступа. В настройках первой из них нужно
установить желаемое время ожидания прохода и выключить сигнал «Время до сигнала
«Удержание двери» (выключить опцию «Отображать только базовые настройки» и передвинуть
ползунок параметра вправо).
12.4.3 Калитка ОМА 36.68 (контроллер OMA-DD.958).
Контроллер для работы с калитками ОМА должен быть переключён в режим «две двери» с
потенциальным управлением замками и нормально замкнутыми датчиками прохода. Для этого
выберите на контроллере типовую конфигурацию «Две двери, потенциальное управление»

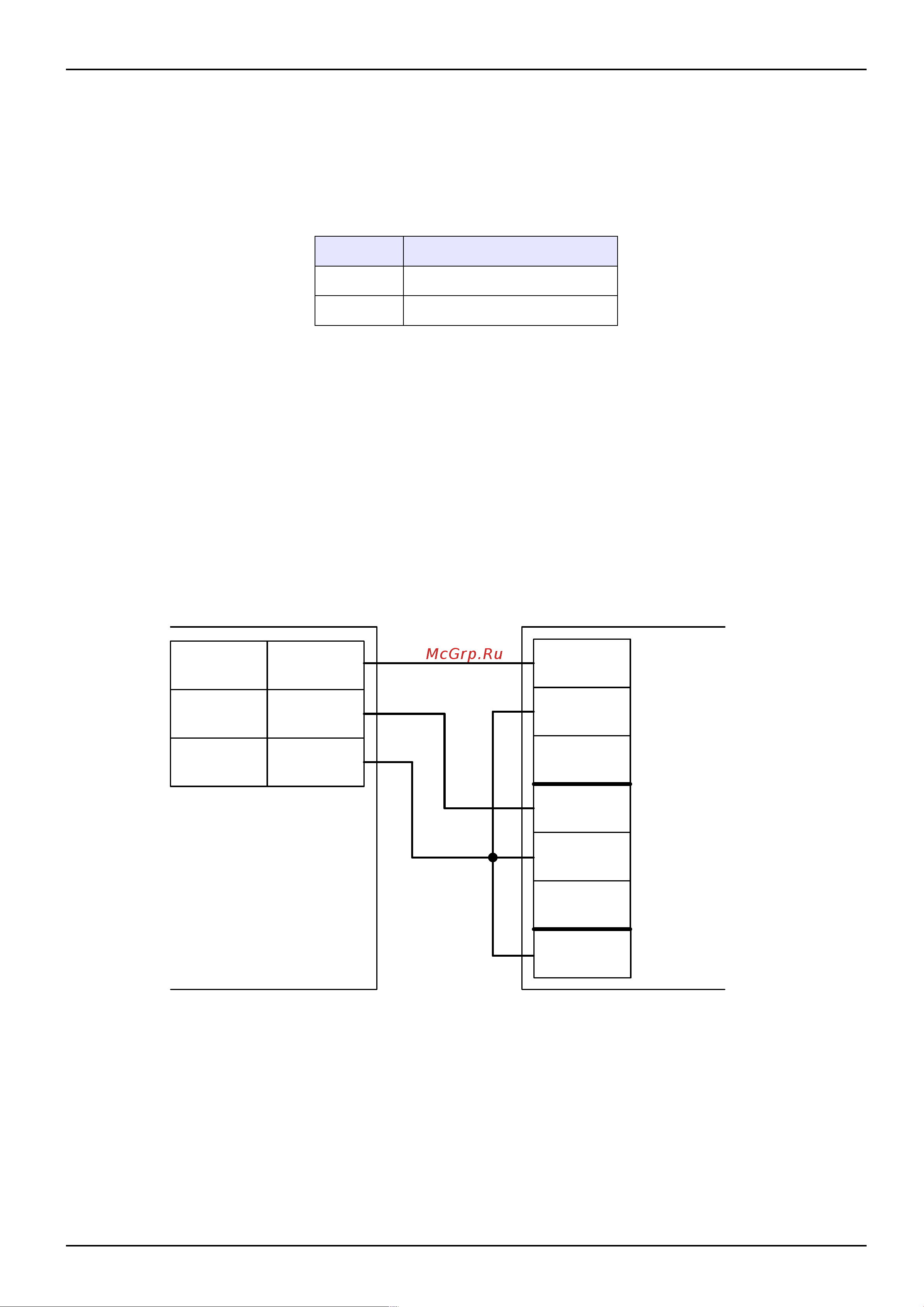

Рисунок 99. ОМА 36.68 с контроллером OMA-DD.958.
стр. 166 из 400
R
L
GND
GND
NO2
COM2
NC2
NO4
COM4
NC4
Клеммы контроллера
Клеммы контроллера
ОМА-DD.958
35
34
91
