Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.15.5 GUNNEBO с платой управления LL2001.
Контроллер для работы с турникетами Gunnebo, оборудованными платой управления LL2001
(например, модели SlimStile, TriStile), должен быть переключён в режим импульсного управления и
работы с нормально разомкнутыми датчиками прохода по упрощённой схеме. Для этого выберите
на контроллере типовую конфигурацию «Турникет, импульсное управление»
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в соответствии с
настройками платы управления.
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
Из-за особенностей электроники турникета (не отключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Подключение пульта управления возможно только непосредственно к блоку управления
турникета. Все проходы, разрешённые с пульта управления, будут регистрироваться в СКУД
либо как факты взлома, либо все несанкционированные срабатывания датчиков прохода будут
регистрироваться как проходы с пульта (в зависимости от настроек контроллера).
● Недоступен режим постоянной разблокировки турникета (по пожарной тревоге или вручную
оператором системы).
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

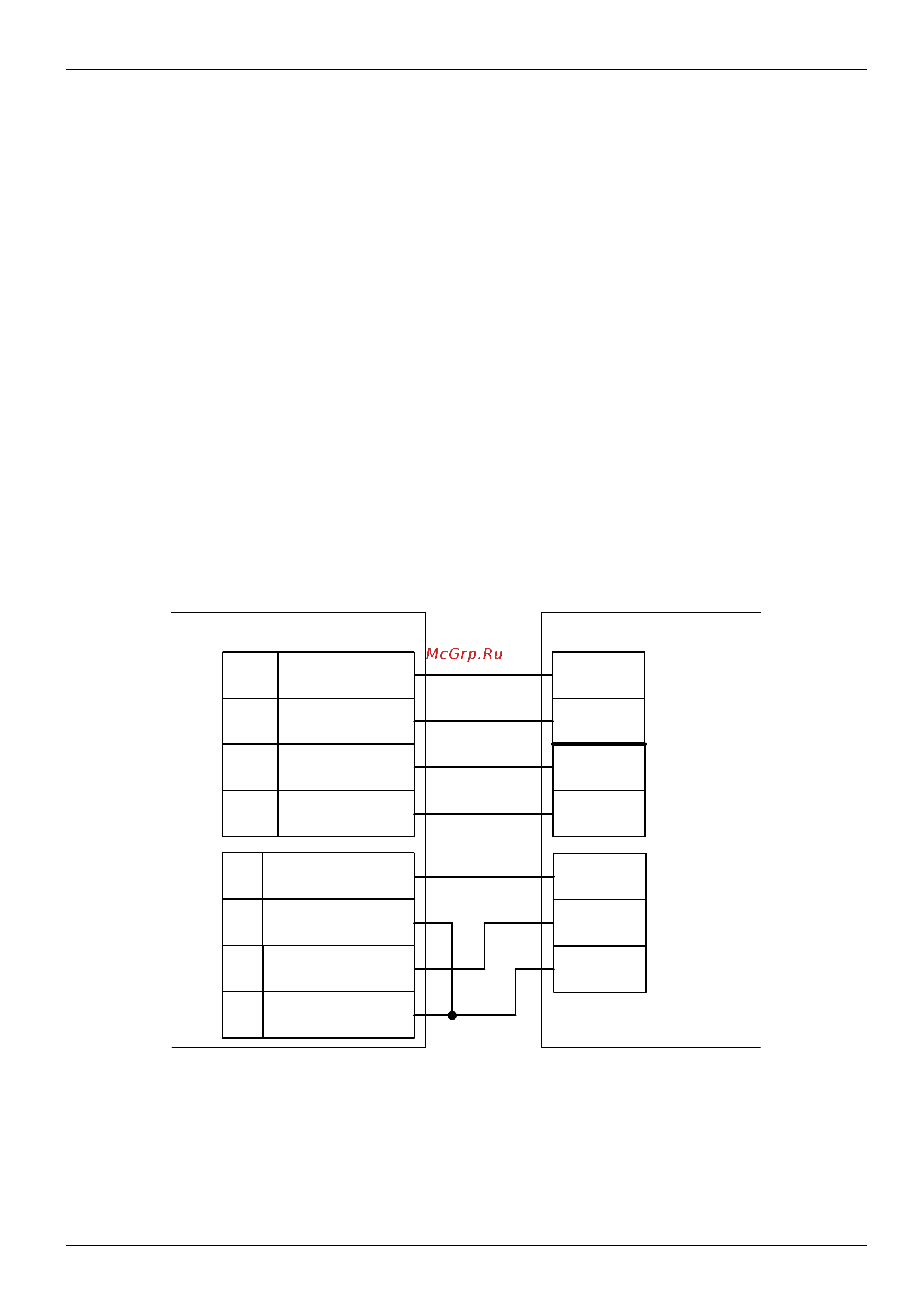

Рисунок 128. Gunnebo LL2001.
стр. 196 из 400
1
Плата управления LL2001
2
RELEASE A
Ground
RELEASE B
Ground
3
4
Клеммы контроллера
NO1
COM1
NO2
COM2
D1
D2
1
2
Ack/Counting A
Ack/Counting A
Ack/Counting B
Ack/Counting B
3
4
RELEASE
GND
OUT CRD
