Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.21 ELKA.
13.21.1 ELKA ES-25M – ES80M.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».

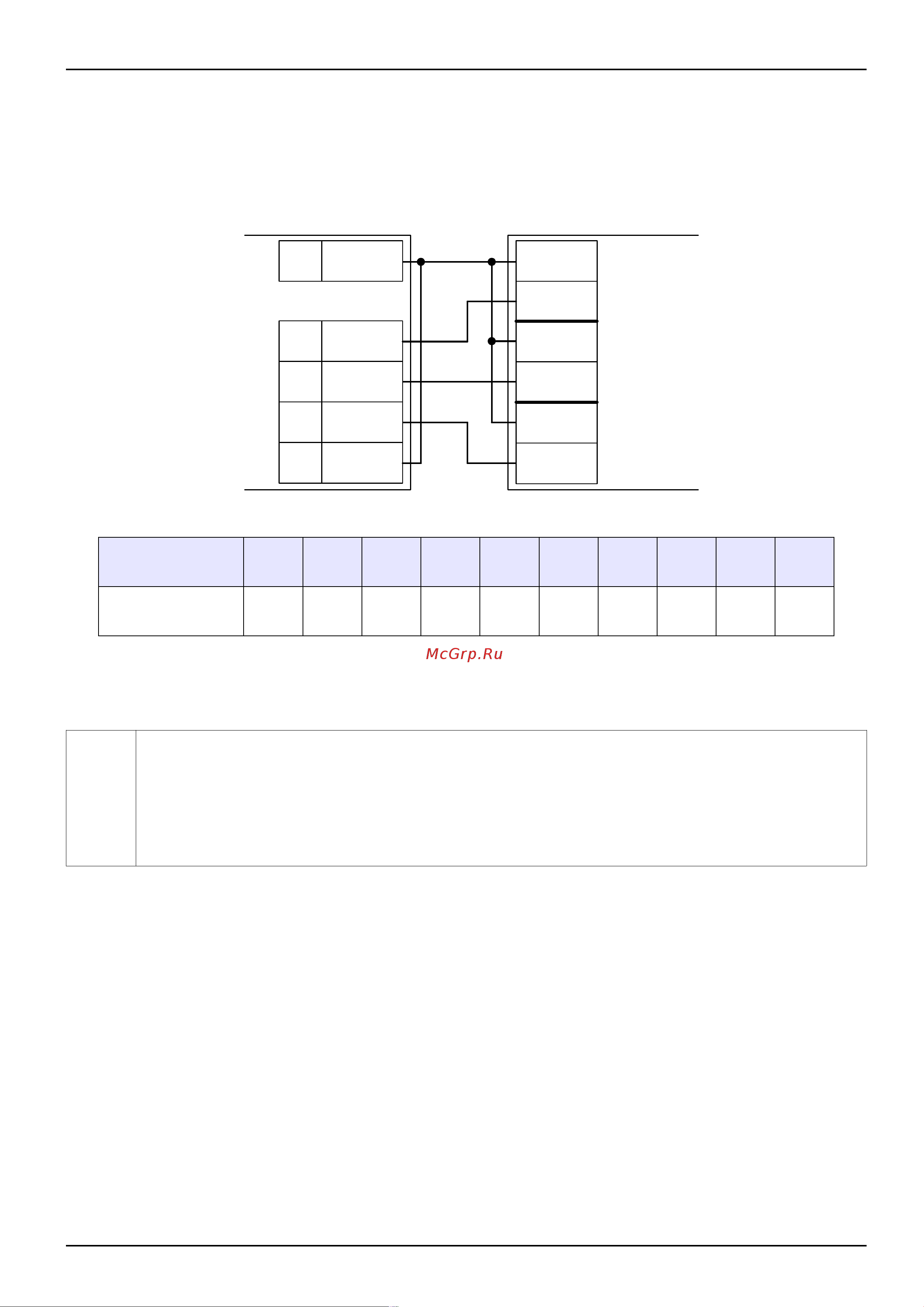

Рисунок 222. Подключение ELKA ES-25M – ES80M.
Номер
переключателя:
1 2 3 4 5 6 7 8 9 10
Положение
переключателя:
X X X off X X X off off X
Таблица 66. Установка микропереключателей контроллера MO63.
Знак «X» в поле «Положение переключателя» означает, что он выполняет функцию, не влияющую
на работу СКУД.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу или не совместно к
тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» привода в промежуточных состояниях и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 360 из 400
Клеммы
контроллера
Клеммы контроллера
шлагбаума MO63
NO2
1
7
2
4
COM1
NC1
NO3
COM3
COM2
BTS2
BTZ1A
BTA1
V15
V12
OPEN
STOP
CLOSE
8 LS
Назначение реле
