Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.14.2 DoorHan Control 144N.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».

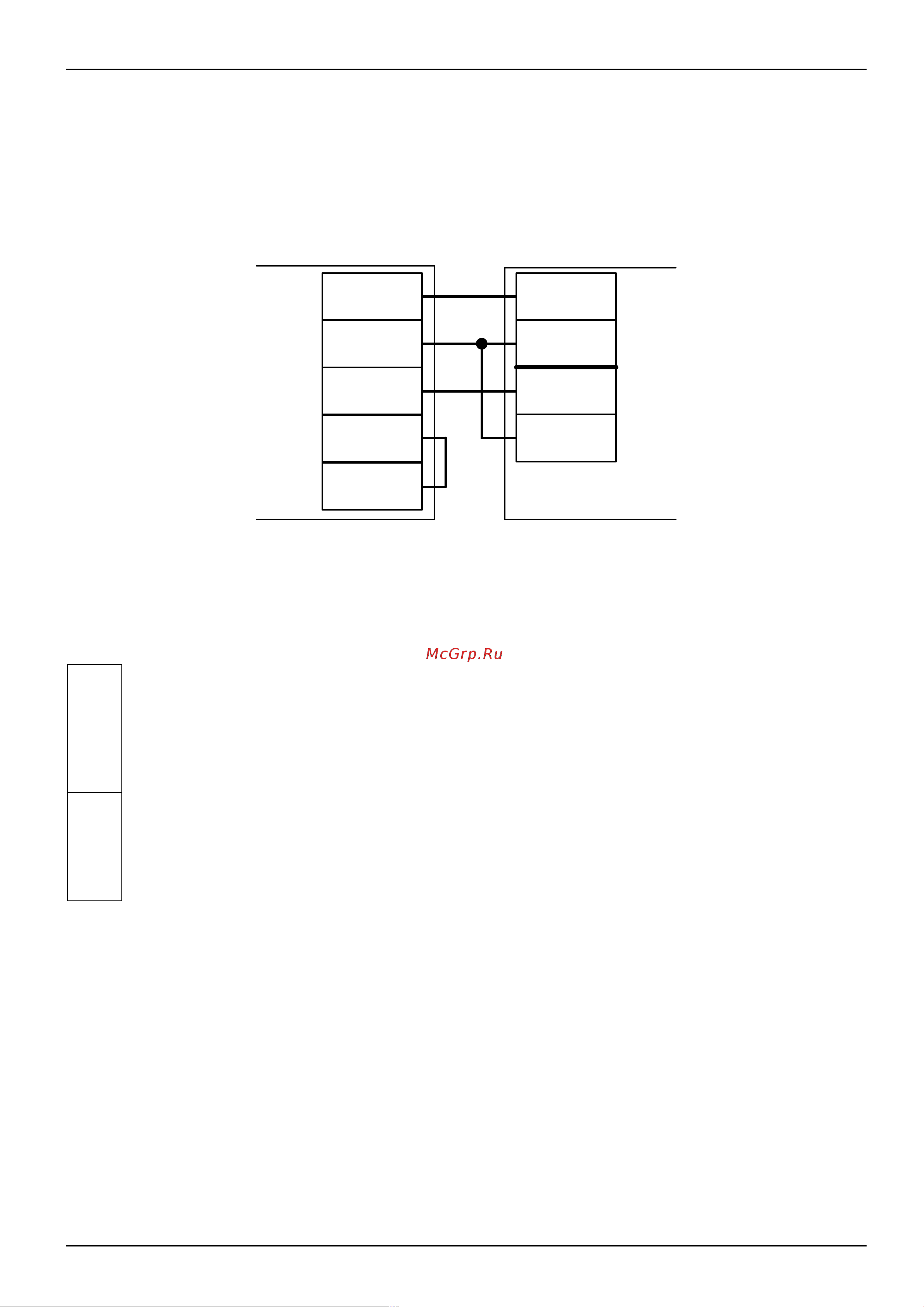

Рисунок 210. Control 144N.
Остальные клеммы блока, кроме фотоэлементов (сеть, электродвигатель, концевые выключатели)
подключаются согласно оригинальной инструкции на блок управления Control 144N.
Дип-переключатели S20 и S20a на плате блока управления Control 144N должны быть в
положении ON.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 336 из 400
NO2
COM2
NO1
COM1
15
16
17
Клеммы
контроллера
Клеммы блока
управления
Control 144N
12
13
