Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

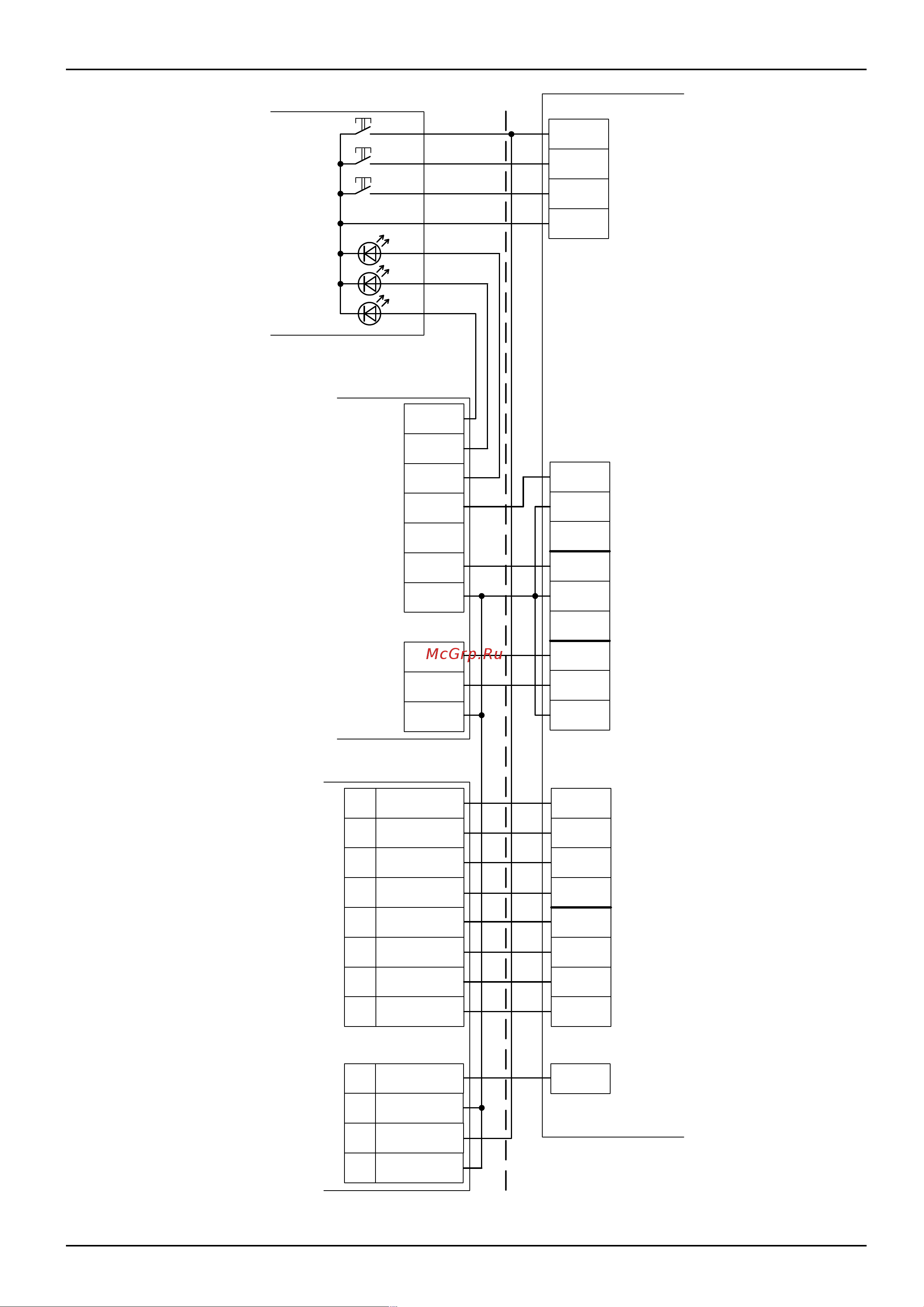

Рисунок 72. PERCo-TBC01.
стр. 140 из 400
18
Клеммные колодки
турникета PERCo-TBC01
Изъять карту17
GND
O1
PORT 1
21
Карта изъята
COM
DATA0
DATA1
GND
LED1
D3
D4
SA1
SA2
SA3
VD1
VD2
VD3
D5
GND
Чёрный
Синий
Белый
Зеленый
Желтый
Красный
Оранжевый
Пульт PERCo
Н-05/2
Клеммы контроллера
Unlock A
Stop
Unlock B
GND
PASS A
PASS B
Common
NO1
COM1
NC1
NO2
COM2
NC2
D1
D2
GND
Плата CLB
турникета
PERCo-TBC01
X1.3
4
R0: D03
R0: D1
8
R0: Beeper7
GND & Shield
13
R0: D014
R0: D1
9
R0: Beeper10
GND & Shield
PORT 2
DATA0
DATA1
GND
LED1
X1.2
19
Led A
Led Stop
Led B
