Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.3 ОМА-43.601, 43.606 для турникета.
Для подключения картоприёмника ОМА-43.60х требуется соединить клеммы контроллера с
клеммами картоприёмника и установленного в него считывателя.

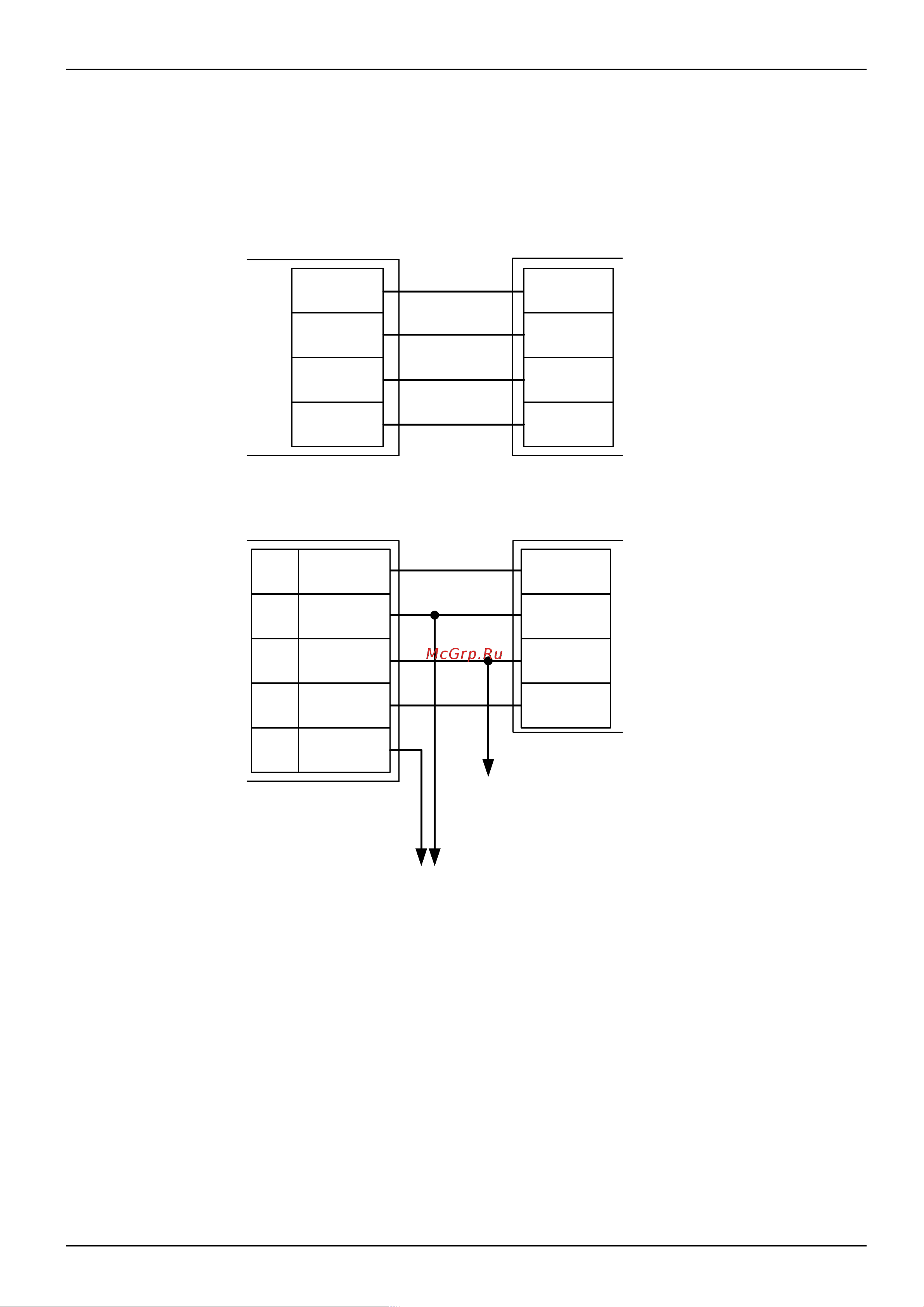

Рисунок 47. Пример подключения ОМА-43.60х в направлении «выход».
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки» и добавьте следующие функции для точки доступа, к которой
подключен картоприемник:
● Функция - «Линия «Изъять карту» в направлении «выход», клемма - «O1, нормально
неактивен».
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажимаем «ОК»
стр. 98 из 400
Клеммы
контроллера
Клеммы считывателя,
установленного в
картоприемник ОМА-43.60х
GND
+12V
DATA0
DATA1
+VR
DATA0
DATA1
GND
24
Клеммы
контроллера
Клеммы
картоприемника
ОМА-43.60х
Система3
GND
O1
GND
PORT 3
22
Com23
NO
D3
GND
К кнопке «Выход»
пульта ручного
управления турникетом
PASS4
При возможности - к нормально
разомкнутому контакту датчика
прохода турникета
