Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.12.2 CAP-1000 прямое подключение.
Применяется для обхода проблемной электроники картоприёмника. При этом невозможно
использование нормально разомкнутых кнопок разрешения прохода, т. к. фототранзистор оптопары
изъятия карты нормально замкнут.
Дополнительно понадобятся выводной резистор сопротивлением 1,6-2,0 кОм, кремниевый диод,
например, 1N4007, идущий в комплекте с контроллером, и паяльник. Потребуется припаять
необходимые провода и произвести программные настройки.

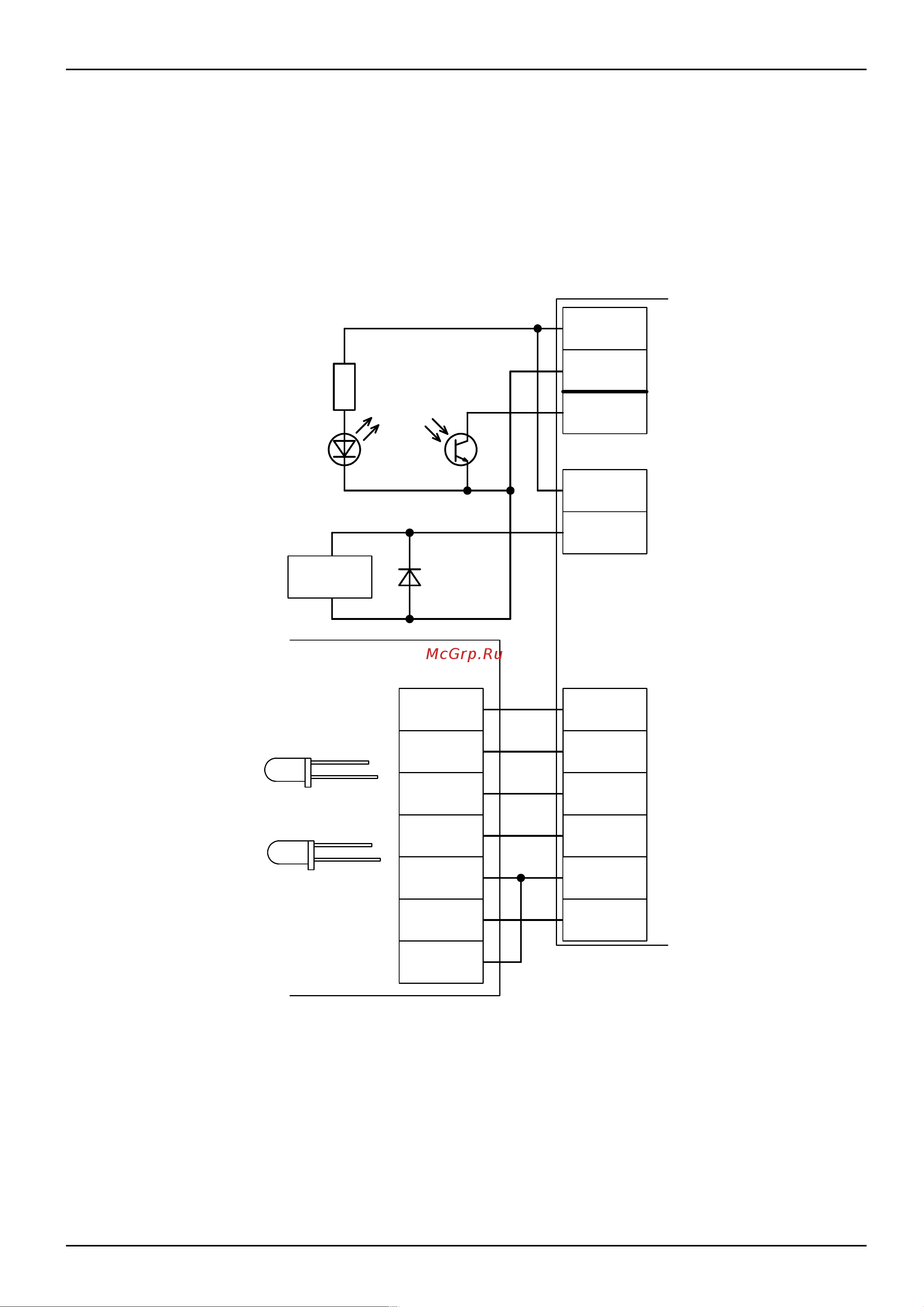

Рисунок 58. Пример подключения ParkFactor CAP-1000 на выезд для шлагбаума.
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры»:
● Установите значение параметра «Время ожидания санкции оператора на доступ» равным
примерно 5 секундам – после считывания кода карточки посетителя контроллер будет ожидать
от картоприёмника подтверждения изъятия карты в течение этого времени.
стр. 117 из 400
//
R1
2,0 K
Клеммы
контроллера
PORT 3
D4
1 коллектор
2 эмиттер
Фототранзистор
1 катод
2 анод
Светодиод
2
1
2
1
YA1 VD1
-
+
NO4
COM4
Клеммы внутреннего
считывателя КП
+VR
GND
DATA0
DATA1
LED1
LED2
+12
GND
DATA 0
DATA 1
LED G
LED R
BEEP
Электронные
компоненты КП
Светодиод и фототранзистор
Соленоид
