Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.6.3 NICE X-Bar и ROBUS.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Блок управления X-Bar/ ROBUS необходимо запрограммировать следующим образом: В функциях
программирования 2-го уровня выбрать L2 (функция «Пошагово») и установить уровень L7 (Режим
«Присутствие оператора»). Остальные функции настраиваются согласно оригинальной инструкции
на блок управления X-Bar.

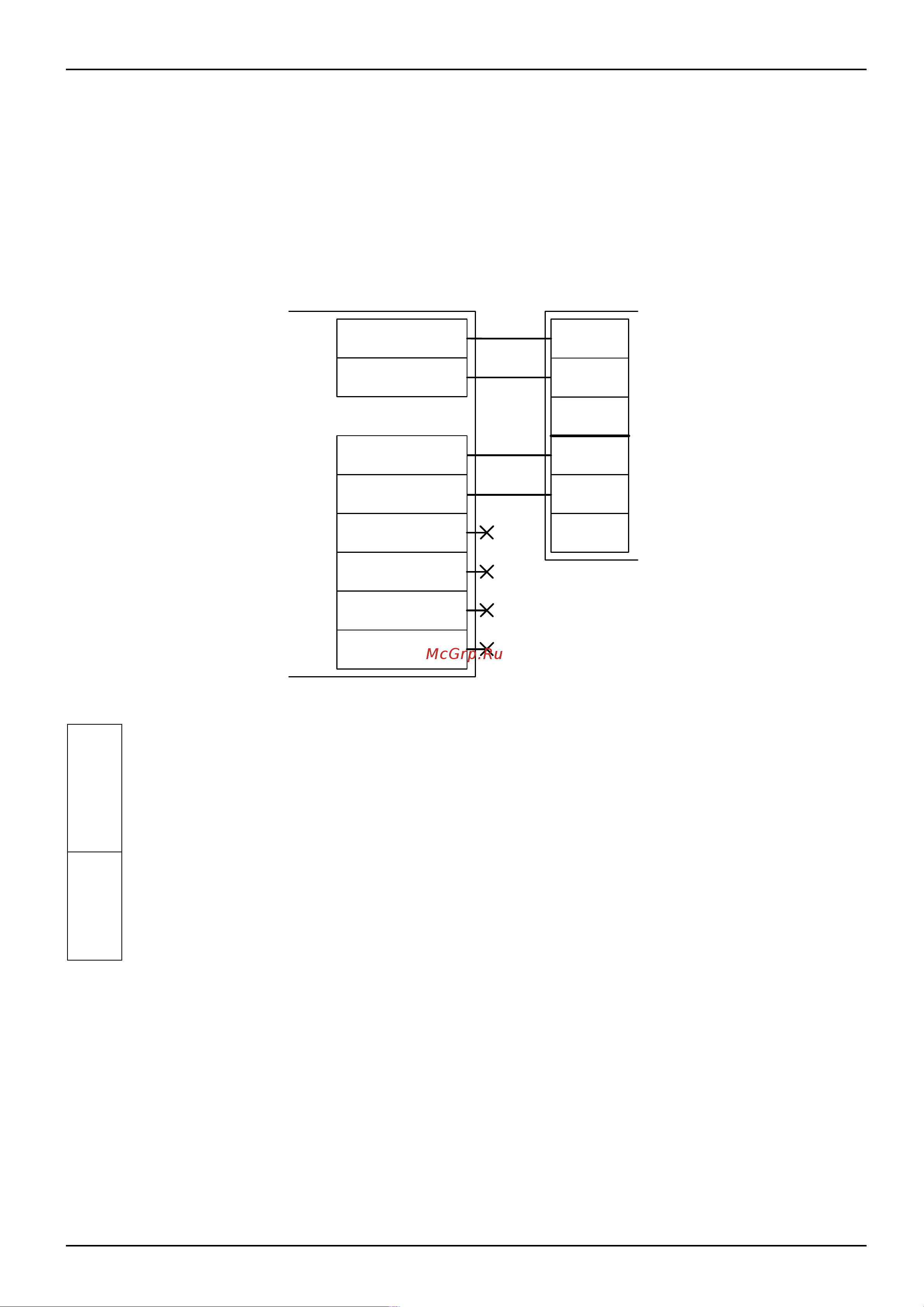

Рисунок 172. X-Bar и ROBUS.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 258 из 400
NO1
COM1
NC1
NO2
COM2
NC2
Клеммы
контроллера
Клеммы блока
управления X-Bar
OPEN
OPEN
CLOSE
CLOSE
PP
PP
BLUEBUS
BLUEBUS
