Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.5 PERCo-RTD-15.
Контроллер для работы с турникетом PERCo-RTD-15 должен быть переключён в режим
потенциального управления и работы с нормально замкнутыми датчиками прохода по упрощённой
схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет, потенциальное
управление»
В настройках контроллера в «Клиент» включите опцию «Учитывать особенность турникета Пэрко».
Для этого выделите точку доступа на вкладке «Оборудование», нажмите «Настройки», выключите
опцию «Отображать только базовые настройки», включите «Учитывать особенность турникета
Пэрко» и нажмите «ОК».

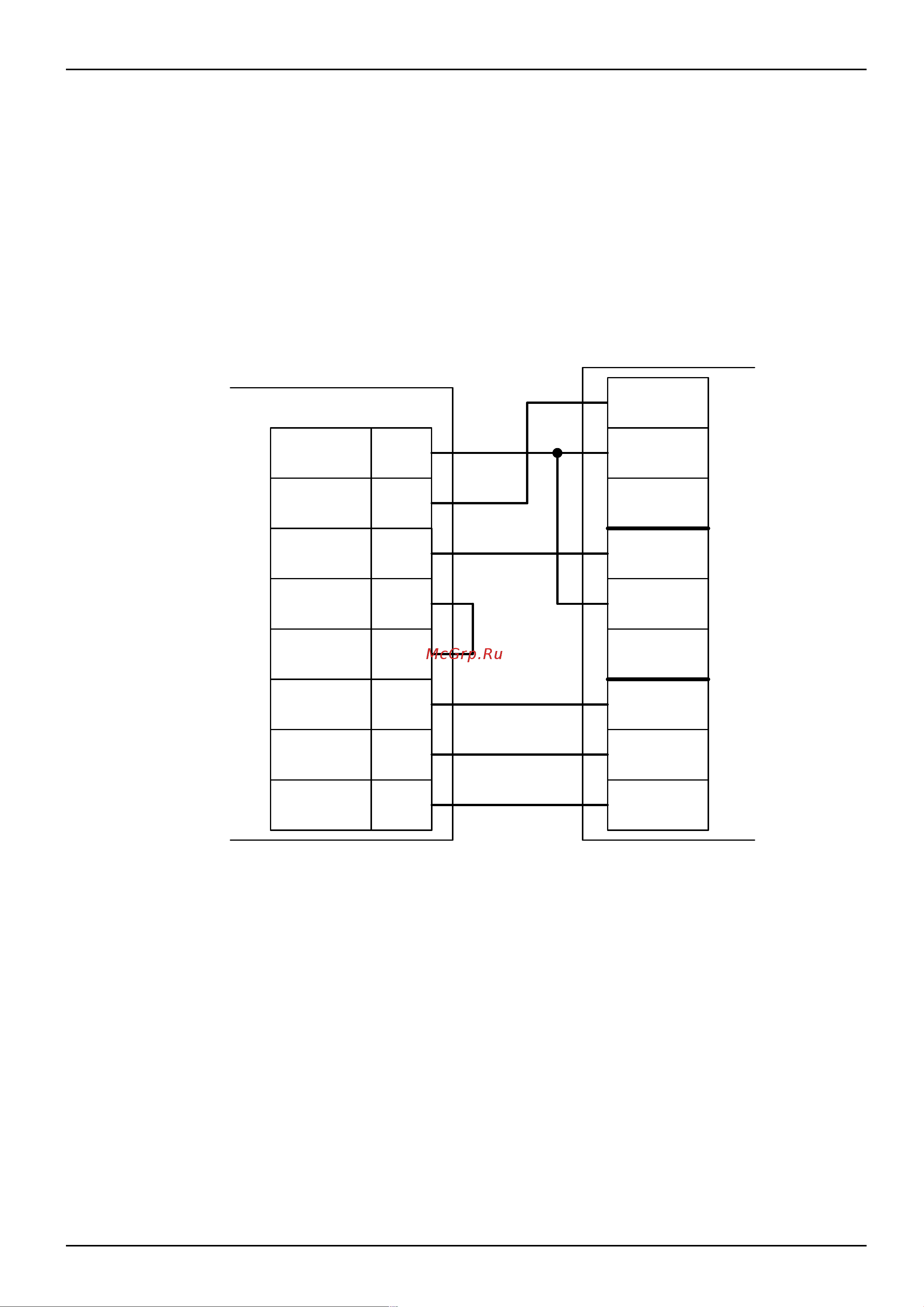

Рисунок 68. PERCo-RTD-15.
Примечание: для подключения пульта управления смотрите раздел «Пульт управления PERCo».
стр. 134 из 400
7
DIN-рейка
9
GND
UnlockA
UnlockB
IMPULS
GND
Common
Pass A
Pass B
11
15
16
20
21
22
NO1
COM1
NC1
NO2
COM2
NC2
GND
D1
D2
Блок привода турникета
PERCo-RTD-15
Клеммы
контроллера
