Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.18 Пульт управления PERCo.
Кнопки пульта управления PERCo (Н-05/2, H6/4) подключаются к контроллеру, индикация — к
контроллеру турникета PERCo.

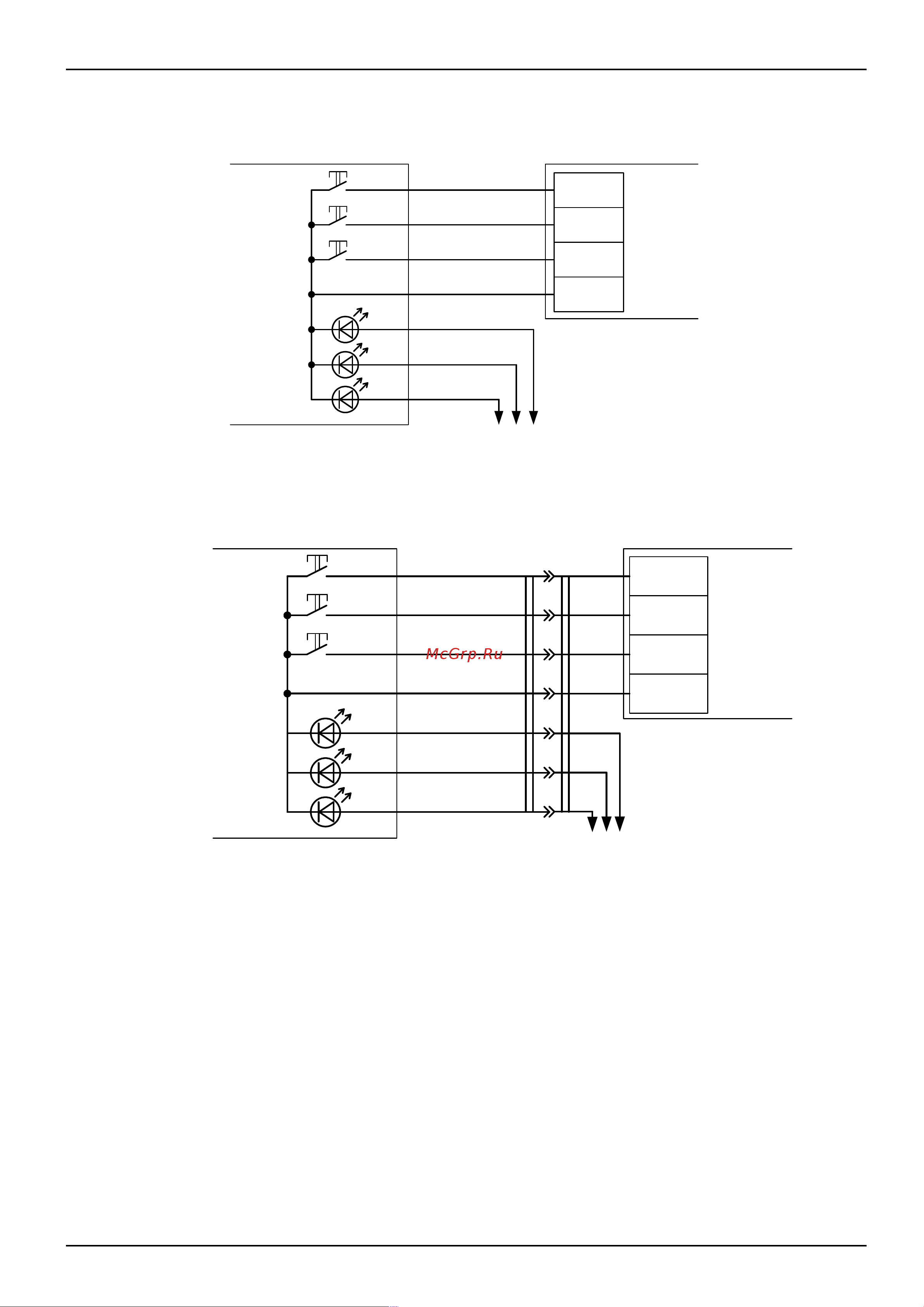

Рисунок 88. Пульт управления PERCo без разъёма.
Примечание: цвета проводов пульта могут отличаться в разных поставках, для корректного
подключения изучите документацию на турникет.
Рисунок 89. Пульт управления PERCo с разъёмом
При необходимости можно подключить провода пульта напрямую к клеммам контроллера. При
этом следует учесть, что цвета проводов на схеме приведены ориентировочно, для правильного
подключения запомните соответствие проводов и контактов штекера.
стр. 155 из 400
D3
D4
SA1
SA2
SA3
VD1
VD2
VD3
D5
GND
Черный (серый)
Синий
Белый
Зеленый
Желтый
Красный
Оранжевый
Пульт PERCo
Н-05/2
Клеммы
контроллера
К блоку управления
турникета
D3
D4
SA1
SA2
SA3
VD1
VD2
VD3
D5
GND
Синий
Зеленый
Красный
Желтый
Красный
К блоку управления
турникета PERCo
Коричневый
9
7
6
3
2
1
Клеммы
контроллера
Пульт PERCo
Н-05/2
9
8
7
6
3
2
1
XT1
XP1
8
