Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.16.2 Automatic Systems BL12 с концевыми датчиками.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"»
Номер переключателя: 1 2 3
Положение переключателя: X off off
Таблица 64. Установка микропереключателя платы блока управления BL12.
X - Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления BL12.

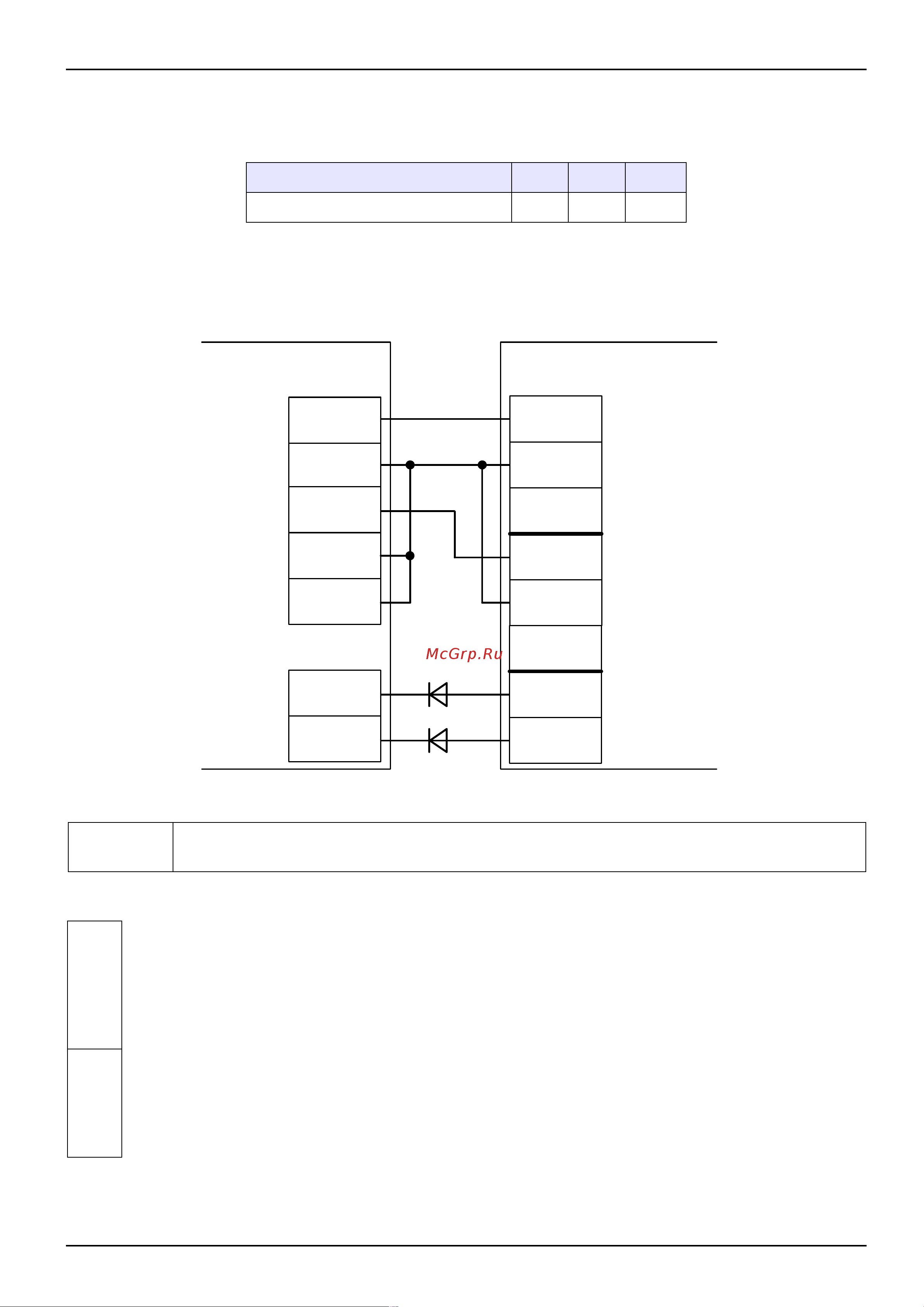

Рисунок 217. BL12 с использованием концевых датчиков.
VD1 и
VD2
Диоды шоттки (минимальное обратное напряжение – 30 вольт, например, 1N5819).
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления BL12.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 350 из 400
Клеммы блока
управления BL12
Клеммы
контроллера
COM3
NC3
NO2
COM2
NC3
COM
G
K
NO3
DET
IR
VD2
D6
D7
VD1
CL
OP
