Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.6.2 Пульт управления «Ростов–Дон».

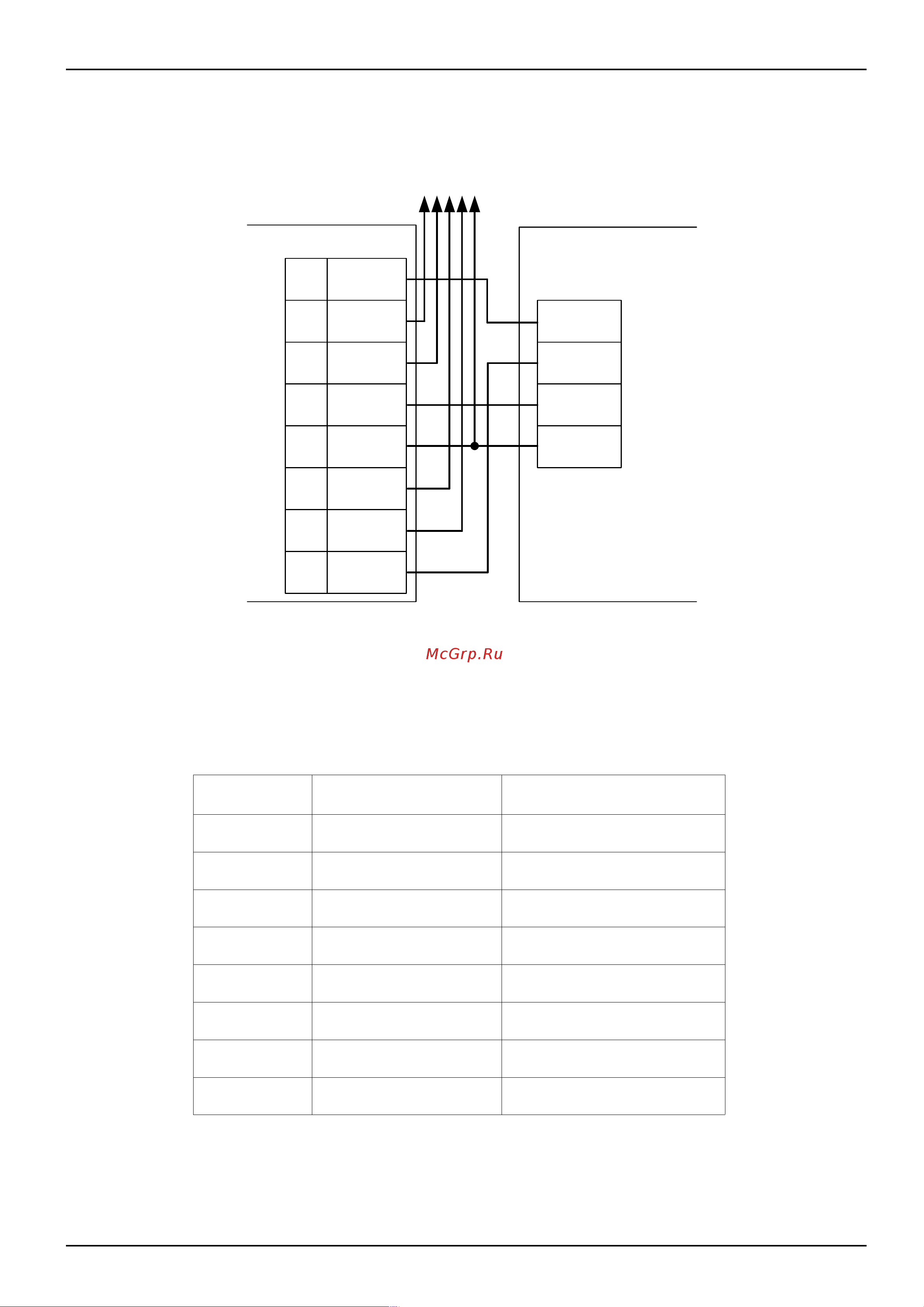

Рисунок 109. Пульт управления Ростов–Дон.
● Клеммы №№ 2, 3, 5, 6 и 7 пульта управления подключаются к клеммам блока электронного
управления (БЭУ) Ростов–Дон согласно схемам, приведённым в паспорте на турникет (калитку).
● Логика работы с пультом описана в разделе «Работа с пультом управления турникета».
● Цвет жил кабеля от пульта управления приведён в таблице ниже. Актуальные цвета и
распиновку можно проверить по документации от производителя пульта.
Контакт Обозначение Цвет жил кабеля UTP
1 PU1 оранж.-бел.
2 GR1 оранж.
3 GR2 зел.-бел.
4 PUB синий
5 Общий сине-бел.
6 Общий зел.
7 +12B корич.-бел.
8 PU2 корич.
Таблица 27. Цоколевка разъема и цвет жил интерфейсного кабеля от пульта управления Ростов-Дон.
стр. 174 из 400
D3
D4
D5
GND
Клеммы контроллера
Sigur
Пульт управления
«Ростов-Дон»
XT1
К контроллеру
турникета
«Ростов-Дон»
1
GR1
GR2
PUB
PU1
2
3
4
5
Общий
+12В
PU2
Общий
6
7
8
