Sigur E500U [143/399] Для подключения пульта ручного управления дополнительно понадобятся три резистора сопротивлением 1 килоом
![Sigur E500U [143/399] Для подключения пульта ручного управления дополнительно понадобятся три резистора сопротивлением 1 килоом](/views2/1892983/page143/bg8f.png)
Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

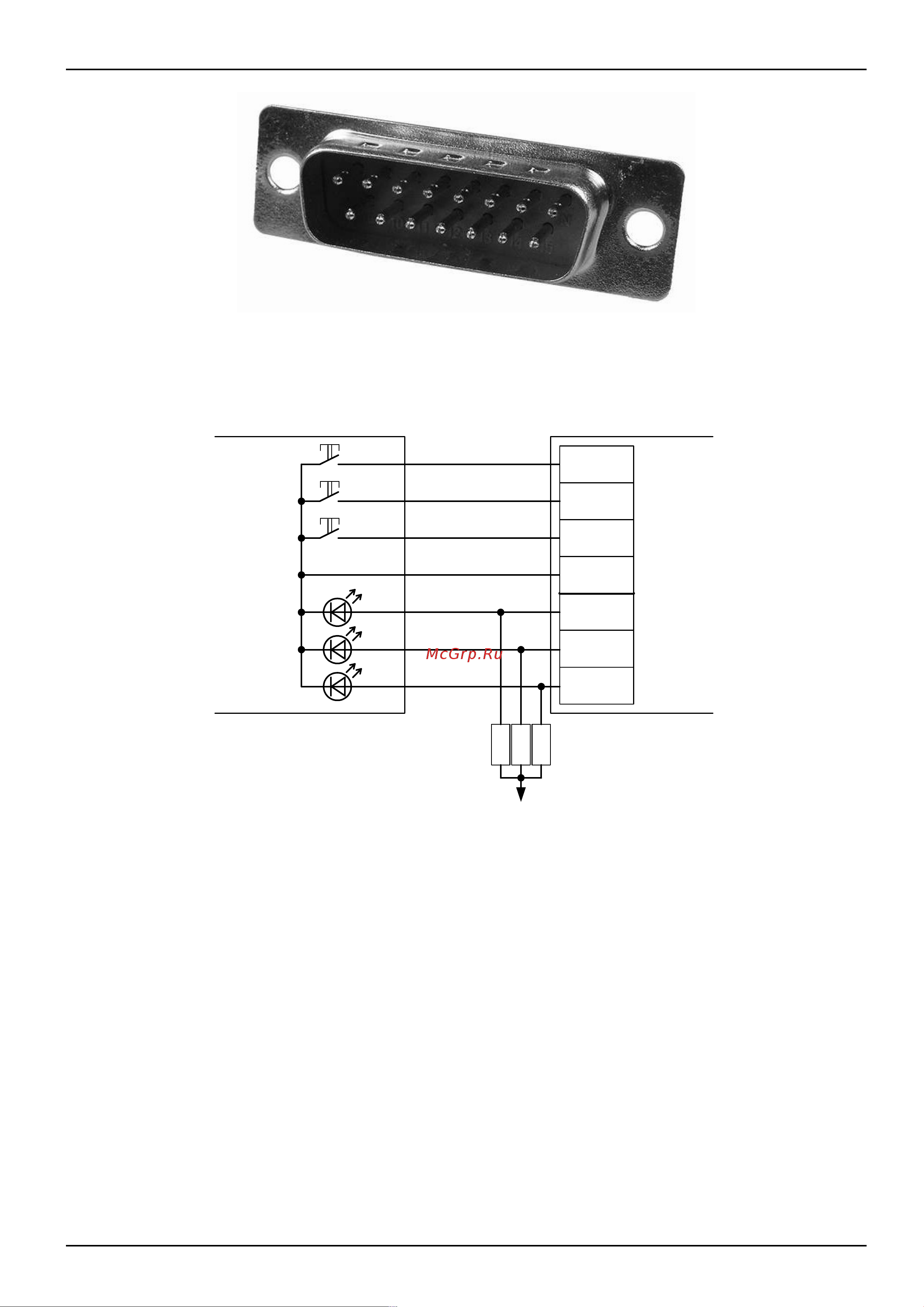

Рисунок 74. Штекер DB-15M, подключаемый к блоку механики PERCo.
Номера контактов – рядом со штырями.
Для подключения пульта ручного управления дополнительно понадобятся три резистора
сопротивлением 1 килоом:
Рисунок 75. Пульт управления PERCo-KT02 и KT05.3.
стр. 142 из 400
O1
O2
O3
D3
D4
SA1
SA2
SA3
VD1
VD2
VD3
D5
GND
Чёрный (серый)
Синий
Белый
Зеленый
Жёлтый
Красный
Оранжевый
Пульт PERCo
Н-05/2
Клеммы
контроллера
//
R1-R3
1,0 K
//
//
+12V
