Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.16 Турникеты Tornello.
Контроллер для работы с турникетами Tornello Vento и Epico должен быть переключён в режим
импульсного управления и работы с нормально разомкнутыми датчиками прохода по упрощённой
схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет, импульсное
управление»
Параметр «Время ожидания прохода» для контроллера должен быть выставлен в пределах 5...5,5
секунд.
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
Из-за особенностей электроники турникета (не отключаемый таймер времени ожидания прохода и
нестандартное исполнение пульта управления) существуют определённые ограничения на его
функционирование в составе СКУД:
● Подключение пульта управления возможно только непосредственно к блоку управления
турникета. Все проходы, разрешённые с пульта управления, будут регистрироваться в СКУД
либо как факты взлома, либо все несанкционированные срабатывания датчиков прохода будут
регистрироваться как проходы с пульта (в зависимости от настроек контроллера).
● Недоступен режим постоянной разблокировки турникета (по пожарной тревоге или вручную
оператором системы).
● Невозможна настройка временных параметров турникета из ПО «Sigur».
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

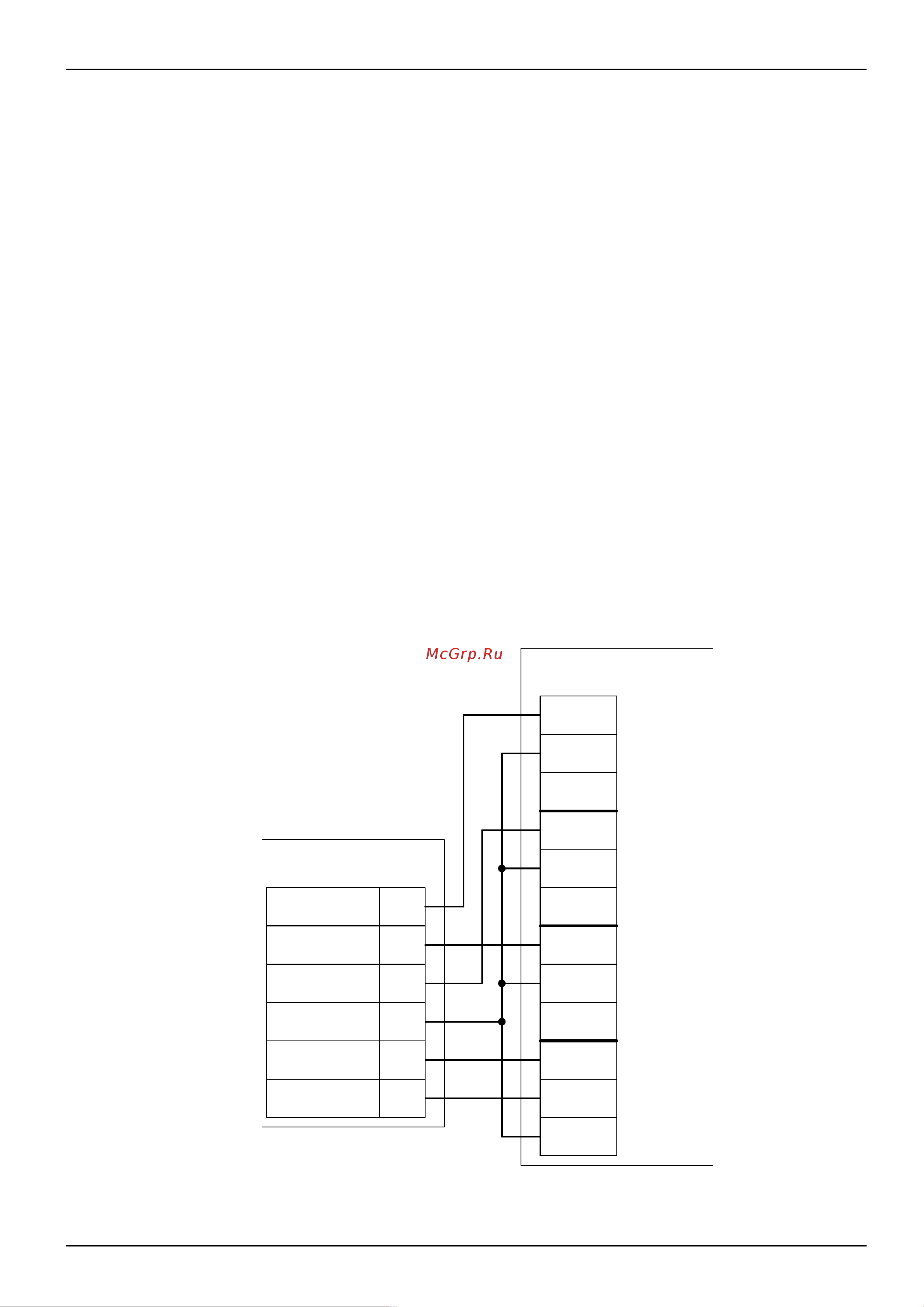

Рисунок 131. Tornello.
стр. 200 из 400
6
Разъем контроллера
турникета Tornello
4
RIGHT
STOP
LEFT
Com ACS
PASS RIGHT
PASS LEFT
8
1
3
5
Клеммы контроллера
NO
COM1
NC
NO
COM2
NC
D1
D2
GND
NO
COM3
NC
