Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
11.2 Динго В-02 с дискретным управлением.
Простой вариант, позволяющий включать или выключать тестирование для выбранных групп
персонала с фиксированным порогом промилле, заданным в настройках алкотестера.
!
Возможно подключение только одного алкотестера на одну точку доступа, без
картоприёмника.

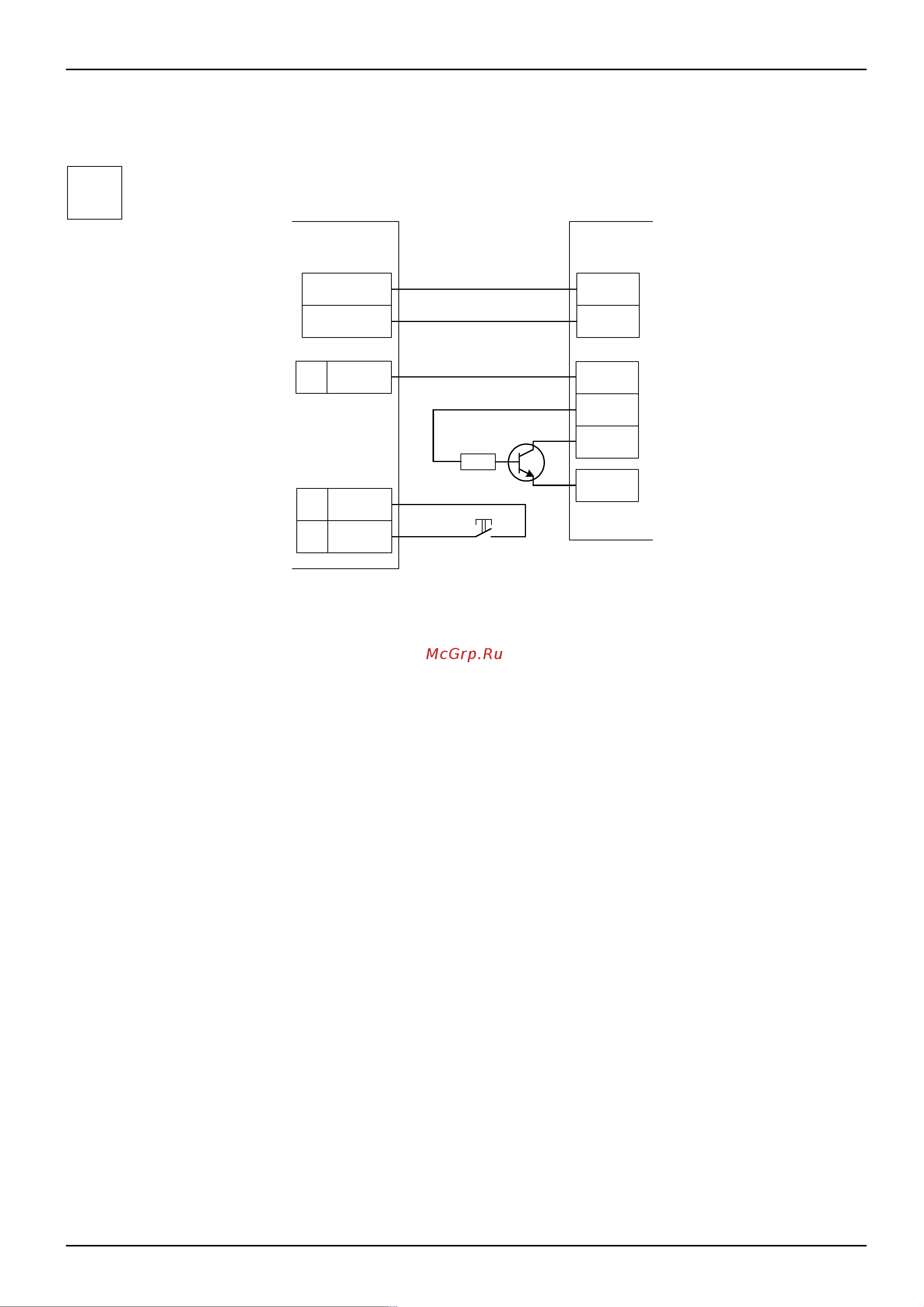

Рисунок 62. Вариант 1 подключения Динго В-02 к турникету.
Если контроллер находится в режиме обслуживания дверей, то для первой вместо клеммы D4
используется клемма D9, а для второй – D10. Также возможно понадобится выделить другое
незадействованное для управления замком реле.
В программе «Клиент» выделяем на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки». Для точки доступа, к которой подключен алкотестер:
● Устанавливаем параметр «Время ожидания санкции оператора на доступ» равным 15
секундам.
Также добавьте следующие функции:
● Функция - «Линия запроса санкции оператора при разрешённом доступе», клемма - «K3,
нормально неактивен».
Нажимаем «ОК».
Настройки режимов:
Для сотрудников, для которых требуется дополнительный контроль при входе, создать режим в
«Исключениях» со следующими настройками:
● «Персонал, попадающий под действие» - выбрать все необходимые пропуска.
● «Применимость к точкам доступа» - выбрать все точки доступа, оборудованные
алкотестерами.
● Убедиться, что срок действия добавленного режима-исключения начинается с нужной даты, а
срок окончания находится ощутимо далеко в будущем.
● Срок окончания действия режима установить на много лет вперёд.
● На вкладке «Дни» добавить как минимум один день режима и добавить интервалы доступа на
вход и на выход.
стр. 124 из 400
Клеммы
контроллера
Клеммы
алкотестера
Dingo B-02
синий
COM3
NO3
2
CON3
чёрный
красный
-
+
POWER
Кнопка включения –
выключения алкотестера
чёрный
красный
8
7
D4
CON3
VT1 – любой маломощный биполярный n-p-n транзистор,
например, 2SC945, 2N4401, BC337, КТ315 и т.п.
//
R1 2,2 K
VT1
GND
