Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.22 AN MOTORS
13.22.1 AN MOTORS ASB 6000.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Дип-переключателем на блоке управления шлагбаума отключается функция «автозакрытие»:
Номер переключателя: 1 2
Положение переключателя: off X
Таблица 67. Установка микропереключателя S1 шлагбаума ASB6000.

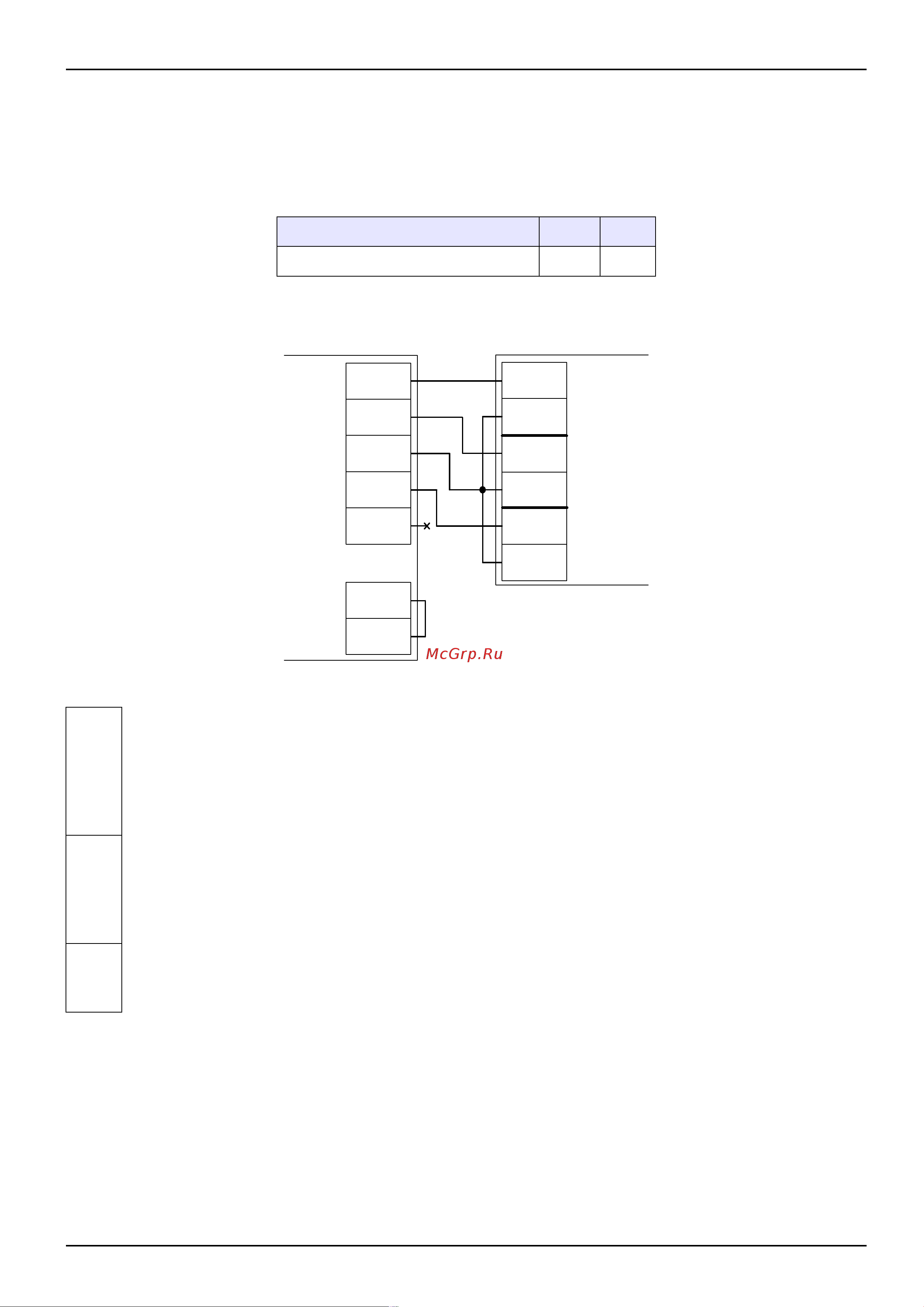

Рисунок 225. Подключение блока управления шлагбаума ASB6000.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу шлагбаума или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
!
Нежелательно использовать встроенные в панель блока управления кнопки OPEN,
STOP, CLOSE. Подача команд управления в обход контроллера СКУД рано или
поздно приведёт к повреждению проезжающей машины.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки. Для этого
запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"открыть, закрыть, стоп"».
● «Длительность импульса управления воротами» — установить в пределах 0,7...0,8 секунды.
После этого убедиться, что привод воспринимает все подаваемые на него контроллером
команды, не пропуская ни одну из них. При пропусках команд увеличьте длительность импульса.
стр. 366 из 400
Клеммы блока
управления ASB 6000
COM2
Клеммы
контроллера
COM1
NO3
COM3
NC1
NO2
Назначение реле
J4
J5
открытьзакрыть
GND
PUSH
COM
STOP
OPEN
CLOSE
стоп
