Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.27 Турникеты и калитки OZAK.
Приведены схемы подключения турникета GLASS LINE GL A3 и калитки GLASS LINE GL A1.
Из-за особенностей электроники турникета/калитки (неотключаемый таймер времени ожидания
прохода) невозможно изменение времени ожидания прохода настройками контроллера СКУД.
Контроллер для работы с турникетами и калитками OZAK должен быть переключён в режим
импульсного управления и работы с нормально разомкнутыми датчиками прохода по упрощённой
схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет, импульсное
управление»
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут

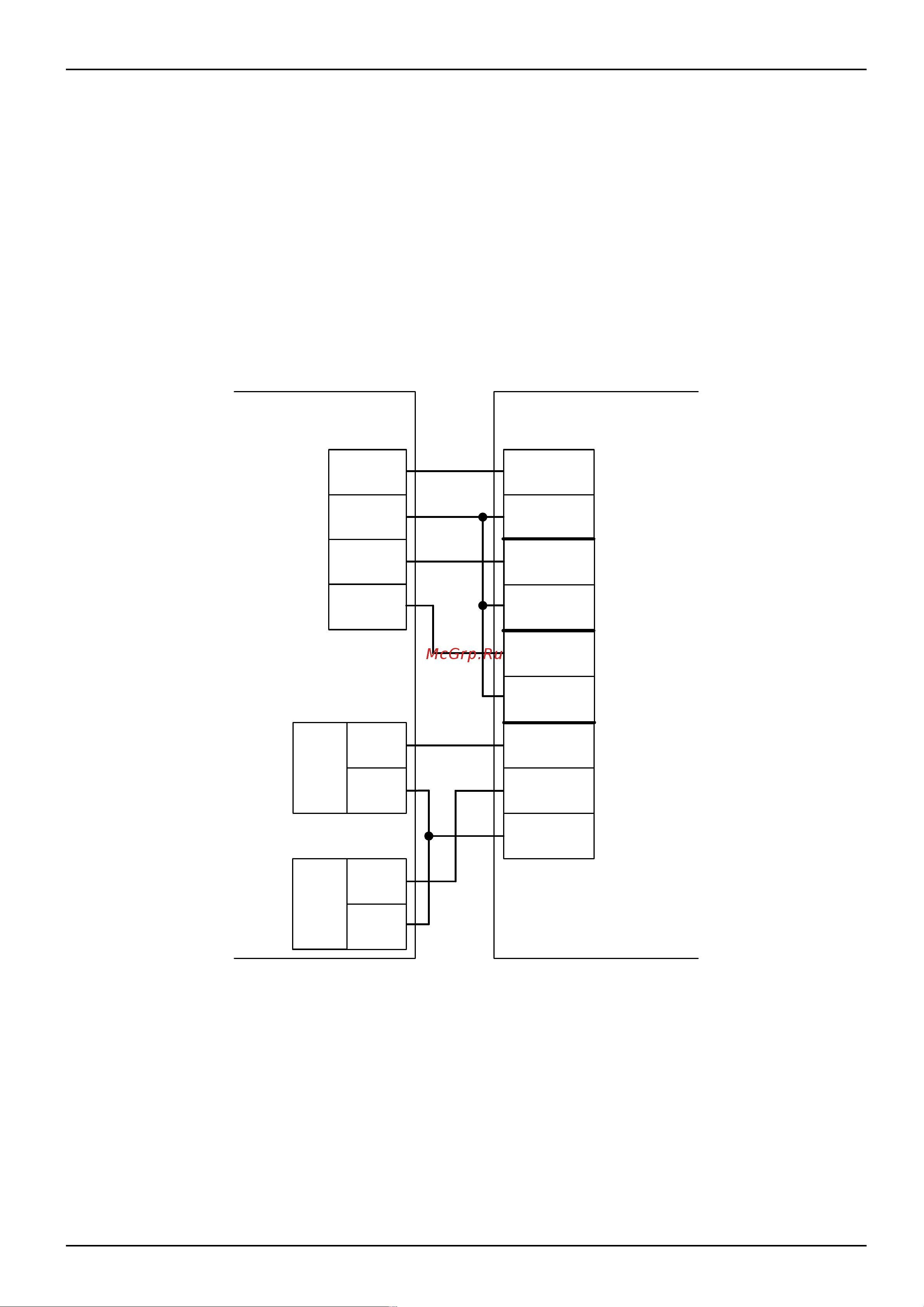

Рисунок 148. OZAK GLASS LINE GL A3, GL A1.
стр. 222 из 400
Контроллер
турникета/калитки
OZAK
Клеммы
контроллера
NO1
COM1
NO2
COM2
D1
D2
GND
INA
Gnd
INB
B-A
NO
COM
A-B
NO
COM
J1 Relay Out
J10 Main Connector
NO4
COM4
Emg
