Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.31 Турникет TISO SWEEPER-1, TISO Centurion.
Контроллер для работы с турникетами TISO SWEEPER-1 или TISO Centurion должен быть
переключён в режим импульсного управления и работы с нормально разомкнутыми датчиками
прохода по двухпроводной схеме. Для этого выберите на контроллере типовую конфигурацию
«Турникет, импульсное управление»
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера установите функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.
Из-за особенностей электроники турникета (пульт ручного управления с интерфейсом RS485,
встроенный таймер времени ожидания прохода) существуют определённые ограничения на его
функционирование в составе СКУД:
● Невозможно изменение времени ожидания прохода из ПО СКУД.
● Возможны конфликтные ситуации при одновременном проходе по карточке и нажатии кнопок
пульта.

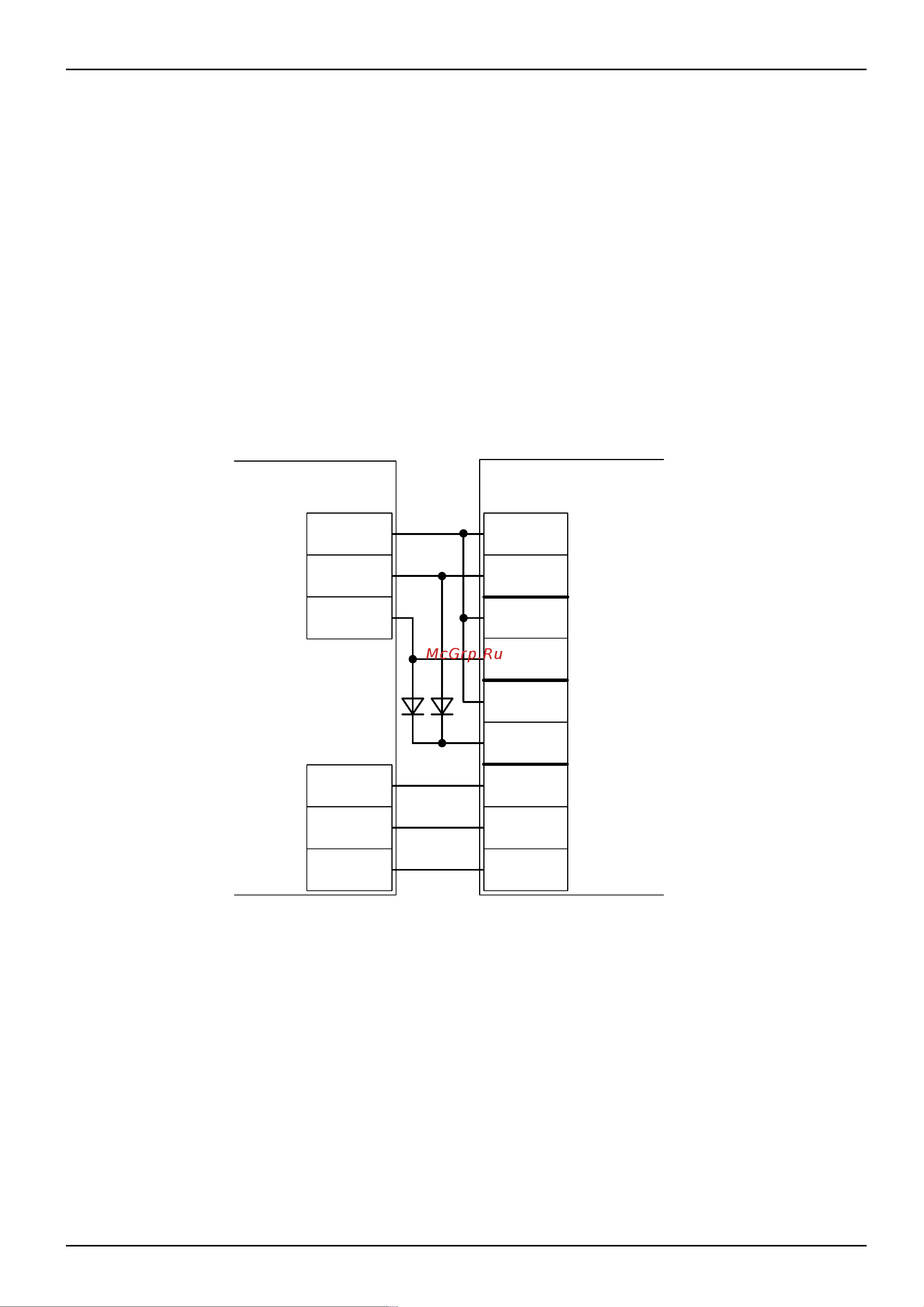

Рисунок 155. TISO SWEEPER-1.
VD1, VD2 – любые диоды, например, 1N4007 из комплекта поставки контроллера.
Перед запуском в эксплуатацию точки доступа проведите настройки контроллера (выделить в
списке на вкладке «Оборудование», нажать «настройки», выключить опцию «Отображать только
базовые параметры»):
● «Время ожидания однократного прохода для турникета» установите равным времени, на
которое открывается сам турникет.
● «Реакция на «взлом» турникета №1 «на выход» – установить «Фиксировать проход «по
кнопке» в направлении «на выход».
● «Реакция на «взлом» турникета №1 «на вход» – установить «Фиксировать проход «по кнопке»
в направлении «на вход».
стр. 231 из 400
Контроллер
AUIA.205.21.20.00
Клеммы
контроллера
COM1
NO1
COM2
NO2
GND
IN1
NO4
Выход
Вход
Разблокировка
GND
XT6
XT7 D1
D2
OUT3
OUT4
GND
IN2
COM4
VD1, VD2
