Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.12 CAME ZLJ24, ZM3E, ZM3EC.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
В настройках блока управления CAME ZLJ24, ZM3E, ZM3EC нужно отключить автоматическое
закрывание (“FUNCTIONS – Autoclose – Disabled”), отключить тестирование фотоэлементов
(“FUNCTIONS – Safety d.Test – Disabled”) и включить обработку команды «Стоп» (“FUNCTIONS –
Total Stop – Turn on”).

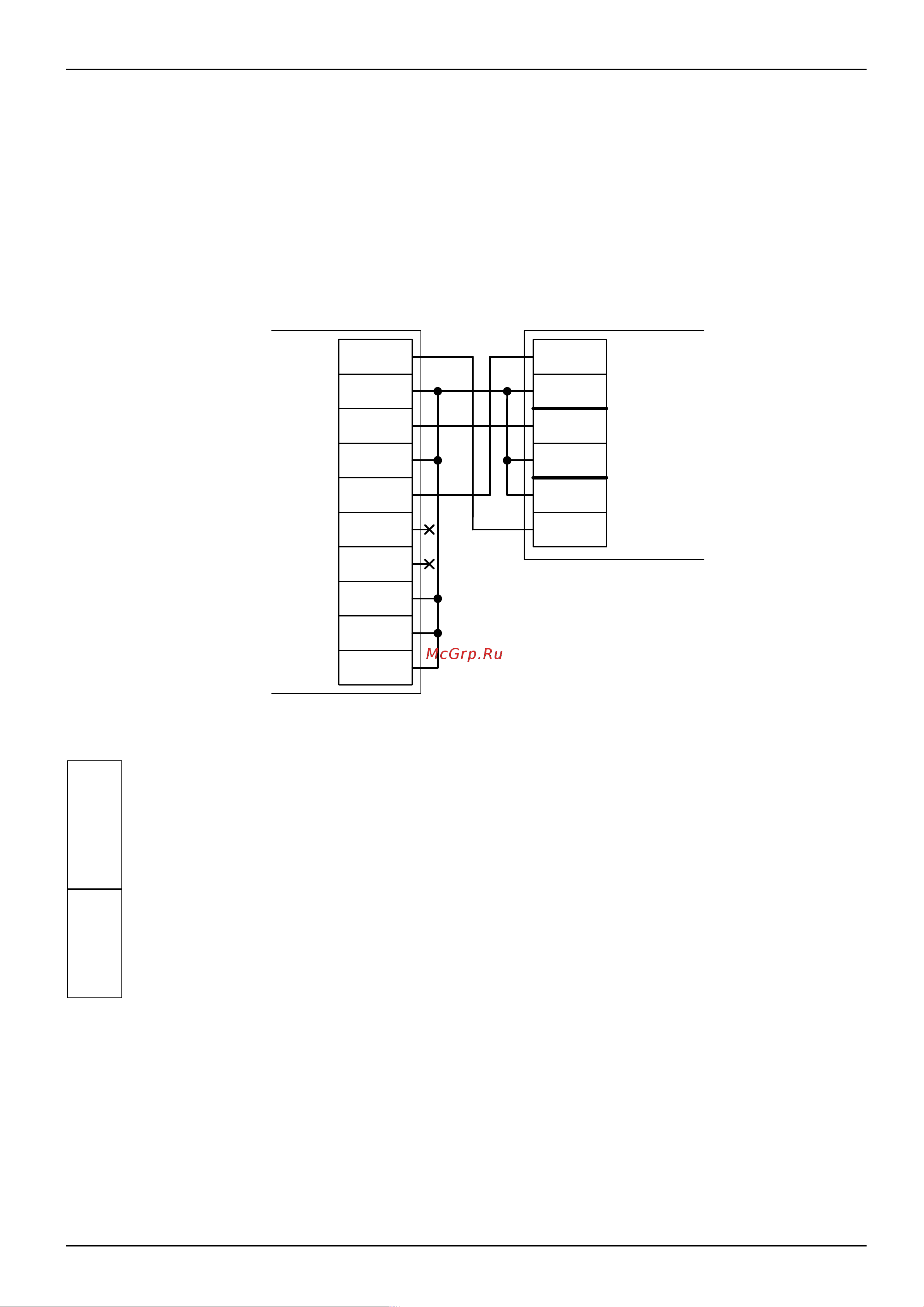

Рисунок 187. ZLJ24, ZM3E, ZM3EC.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления .
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"открыть, закрыть, стоп"».
● «Длительность импульса управления воротами» — установить в пределах 0,7...0,8 секунды.
После этого убедиться, что привод воспринимает все подаваемые на него контроллером
команды, не пропуская ни одну из них. При пропусках команд увеличьте длительность импульса.
стр. 288 из 400
NO3
COM3
NO2
COM2
COM1
NC1
1
2
3
С1
4
Клеммы
контроллера
Клеммы блоков
управления
ZLJ24, ZM3E, ZM3EC.
CX
CY
CZ
Открыть
Стоп
Закрыть
7
3P
