Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.14.3 DoorHan SHAFT-30.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Требуется установить логику работы привода «B». Для этого на плате блока управления SHAFT-30
нажмите кнопку SW1 два раза. Пауза между нажатиями должна быть менее одной секунды. После
паузы более одной секунды число нажатий запомнится блоком (индикатор DL1 должен мигнуть два
раза).

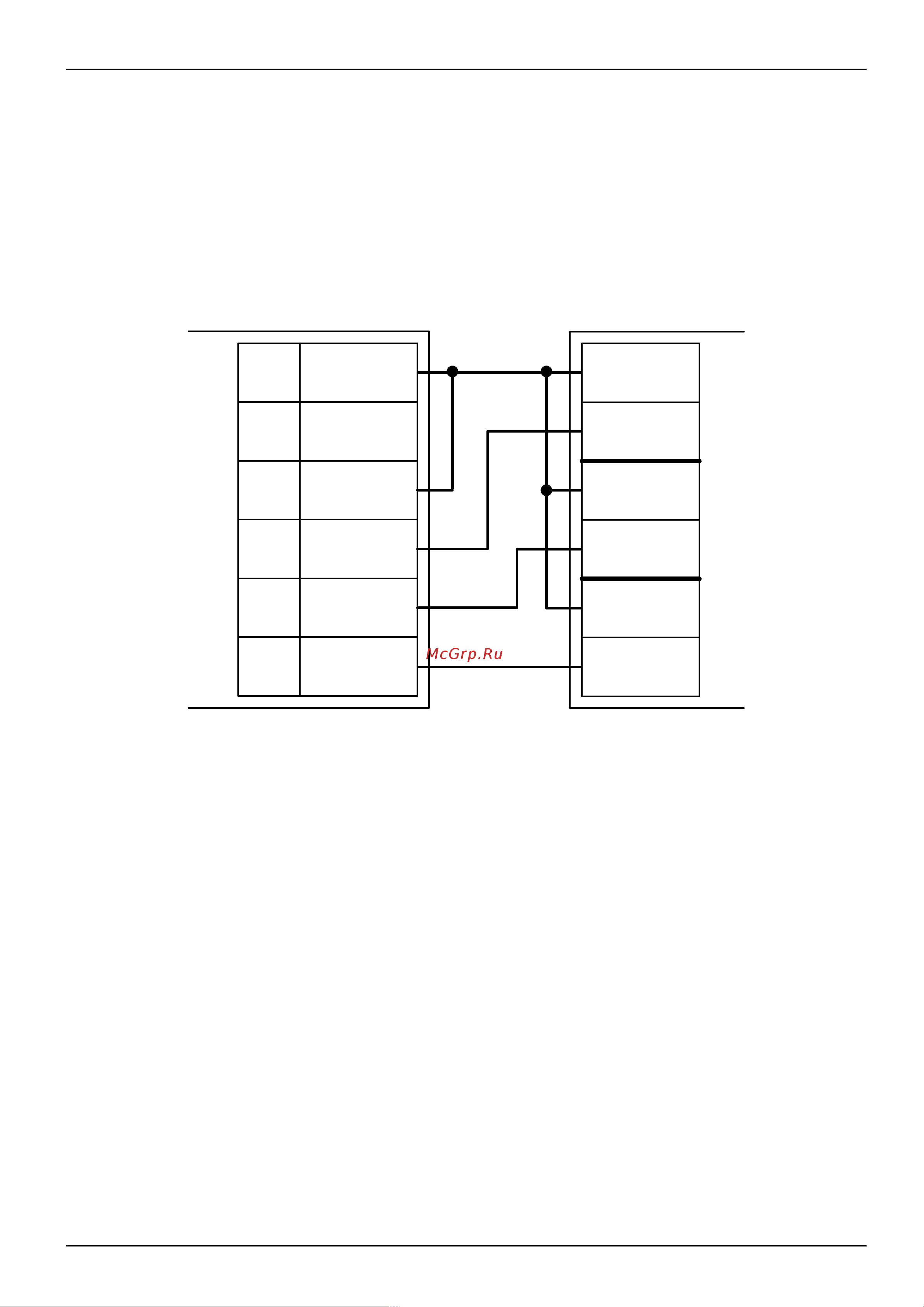

Рисунок 211. DoorHan SHAFT-30.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления SHAFT-30.
стр. 338 из 400
COM3
NO3
COM1
NC1
SAFE
+24Vdc
-24Vdc
STOP
CLOSE
OPEN
6
5
3
4
2
1
Клеммы
контроллера
NO2
COM2
Клеммы контроллера
DoorHan SHAFT-30
Открыть СтопЗакрыть
