Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

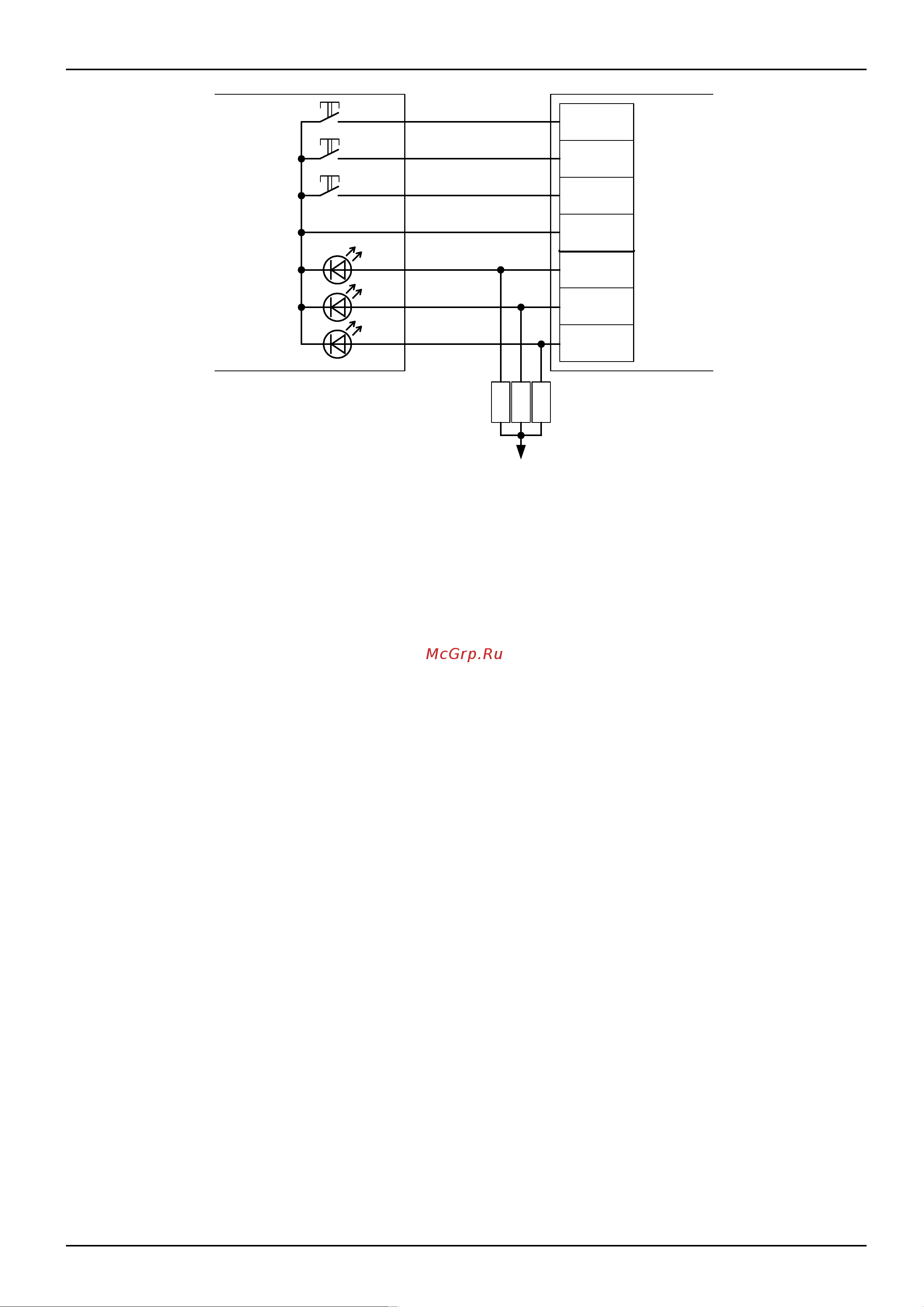

Рисунок 80. Пульт управления PERCo-KT02 и KT05.3.
Перед запуском в работу точки доступа, обслуживающей стойку турникета PERCo T-04, нужно
произвести её обязательные настройки.
Для этого запустите «Программу управления» — выберите вкладку «Оборудование» — выделите
контроллер в списке — нажмите «Настройки» и добавьте следующие функции:
● Функция - Турникет: индикатор «Выход» пульта управления; Точка доступа - 1; Клемма: O1,
нормально не активен.
● Функция - Турникет: индикатор «Стоп» пульта управления; Точка доступа - 1; Клемма: O2,
нормально не активен.
● Функция - Турникет: индикатор «Вход» пульта управления; Точка доступа - 1; Клемма: O3,
нормально не активен.
● Функция - «Тип датчиков прохода турникета», выбираем «Прямой интерфейс».
стр. 147 из 400
O1
O2
O3
D3
D4
SA1
SA2
SA3
VD1
VD2
VD3
D5
GND
Чёрный (серый)
Синий
Белый
Зеленый
Жёлтый
Красный
Оранжевый
Пульт PERCo
Н-05/2
Клеммы
контроллера
//
R1-R3
1,0 K
//
//
+12V
