Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.21.2 ELKA T 3000 – T 3500, P 2000 – P 5000, S 5000 – S 9000.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».

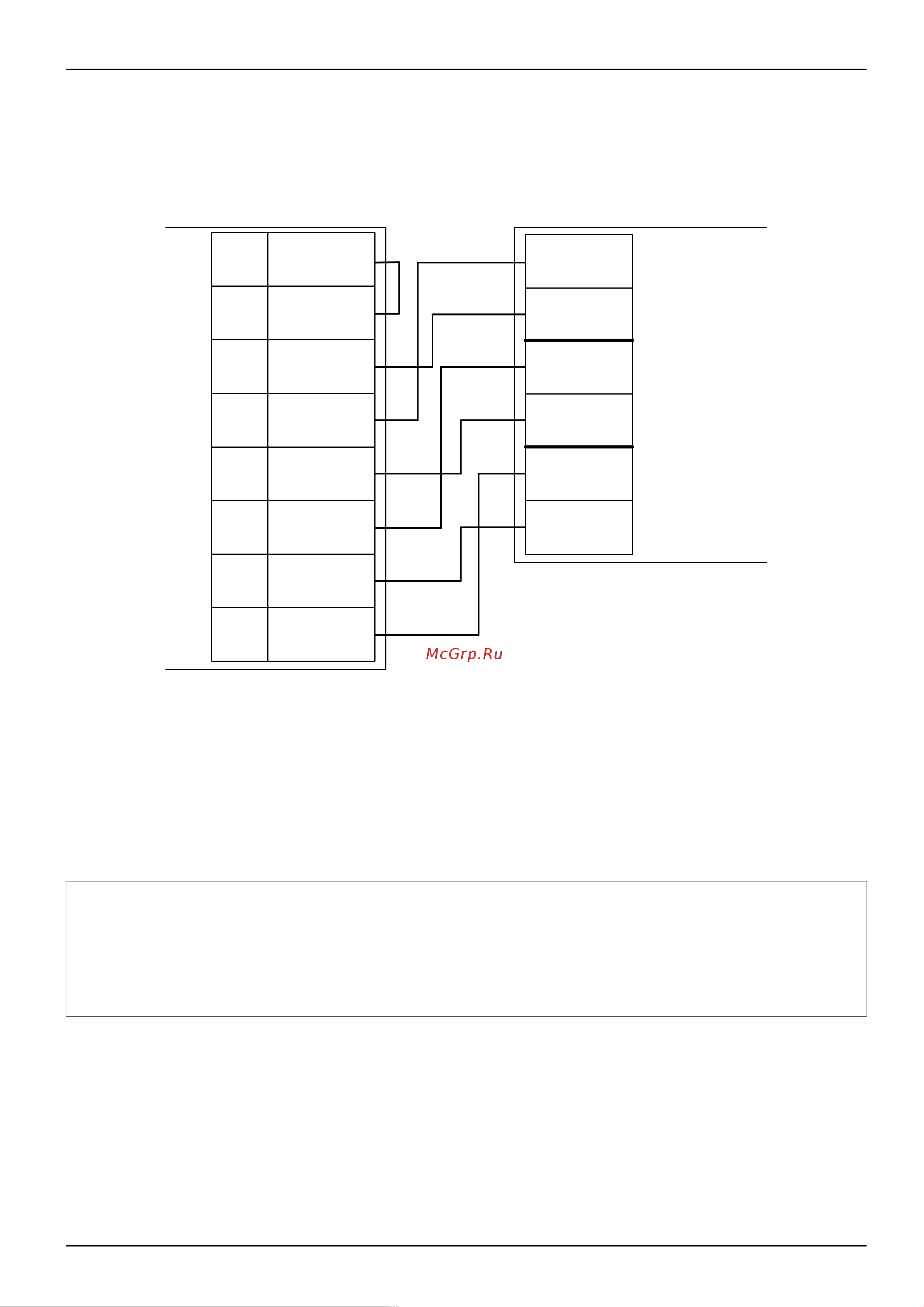

Рисунок 223. Подключение T 3000 – T 3500, P 2000 – P 5000, S 5000 – S 9000.
Убедитесь в том, в меню настроек шлагбаума следующие параметры выставлены
соответствующим образом:
● параметр P301 = 0,0
● параметр P546 = 0
● параметр P547 = 0
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу или не совместно к
тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» привода в промежуточных состояниях и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 362 из 400
Клеммы
контроллера
Клеммы контроллера
шлагбаума MO64
NO2
43
35
39
COM1
NC1
NO3
COM3
COM2
BTS
BTZ1
BTA1
OPEN
STOP
CLOSE
44 GND
Назначение реле
36 GND
40 GND
23 LS
24 GND
