Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
9.1.9 Замок для коммуникационных шкафов Conteg DP-ZM-E1.
Conteg DP-ZM-E1 — это электромоторный замок для ограничения доступа к оборудованию
коммуникационных шкафов.
Для подключения замка Conteg DP-ZM-E1 выберите конфигурацию «Две двери, потенциальное
управление» или «Четыре двери, потенциальное управление».

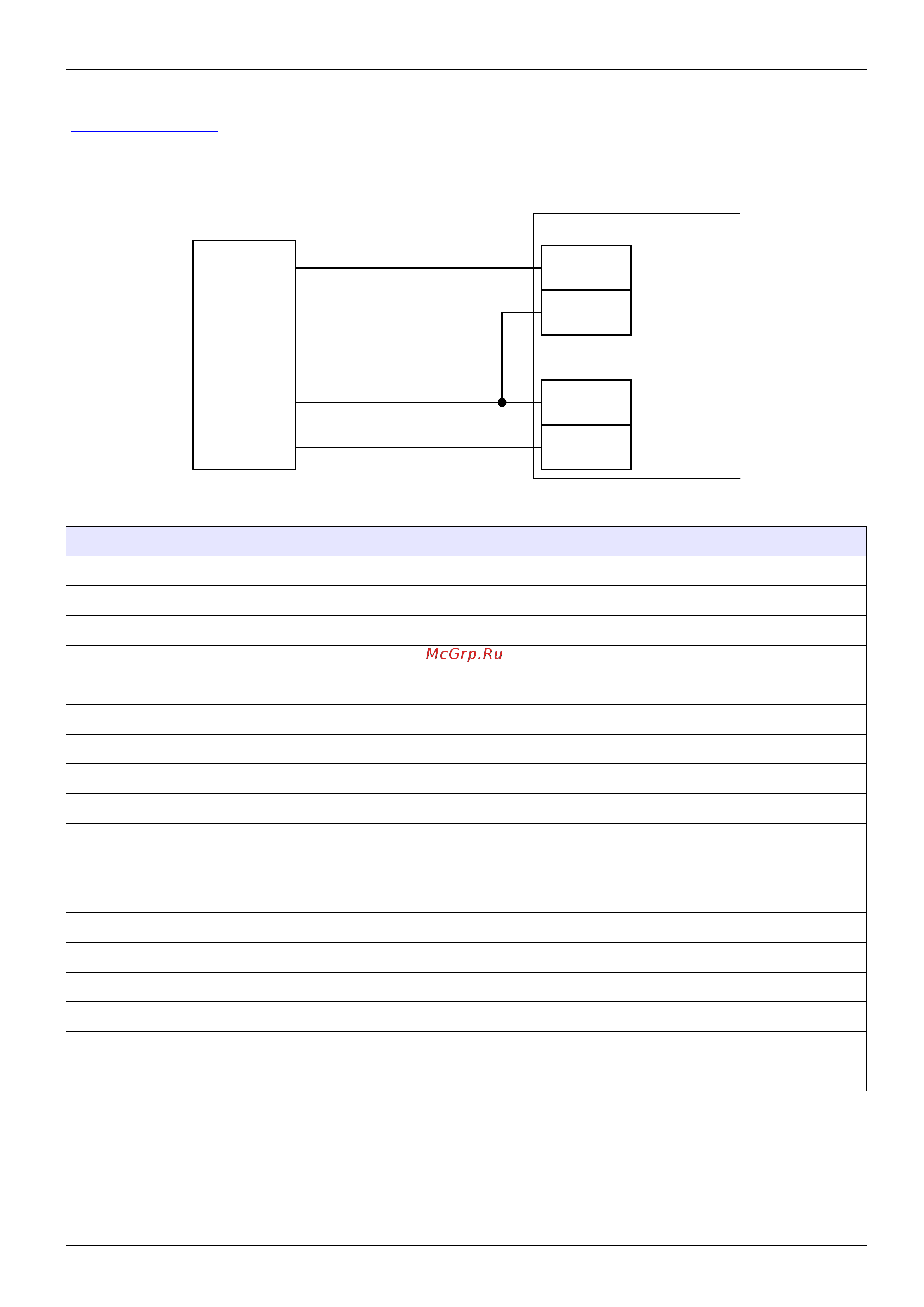

Рисунок 38. Пример подключения замка Conteg DP-ZM-E1 для первой двери.
Клемма Использование
Типовая конфигурация «Две двери, потенциальное управление»:
COM2 Первая дверь, плюс 12В питания замка.
NO2 Первая дверь, провод управления замком.
COM4 Вторая дверь, плюс 12В питания замка.
NO4 Вторая дверь, провод управления замком.
- «Минус» питания замка, 0 вольт.
+ «Плюс» питания замка, 12 вольт.
Типовая конфигурация «Четыре двери, потенциальное управление»:
COM1 Первая дверь, плюс 12В питания замка.
NO1 Первая дверь, провод управления замком.
COM2 Вторая дверь, плюс 12В питания замка.
NO2 Вторая дверь, провод управления замком.
COM3 Третья дверь, плюс 12В питания замка.
NO3 Третья дверь, провод управления замком.
COM4 Четвертая дверь, плюс 12В питания замка.
NO4 Четвертая дверь, провод управления замком.
- «Минус» питания замка, 0 вольт.
+ «Плюс» питания замка, 12 вольт.
Таблица
21
. Использование клемм контроллера для замков Conteg DP-ZM-E1.
стр. 83 из 400
Клеммы контроллера
Бело-синий
Коричневый
Бело-коричневый
NO2
COM2
Conteg
DP-ZM-E1
+
-
