Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.8.7 BFT LEO MV D.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Блок управления BFT LEO MV D необходимо настроить следующим образом:
В меню LOGIC установить параметр: TCA — off. Остальные настройки не влияют на работу СКУД,
и их нужно запрограммировать согласно оригинальной инструкции на блок управления BFT LEO
MV D.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления
LEO MV D.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 313 из 400
COM1
NO2
COM2
NO3
COM3
21
22
23
28
Клеммы
контроллера
Клеммы блока
управления
LEO MV D
Открыть
Стоп
Закрыть
29
24
NC1

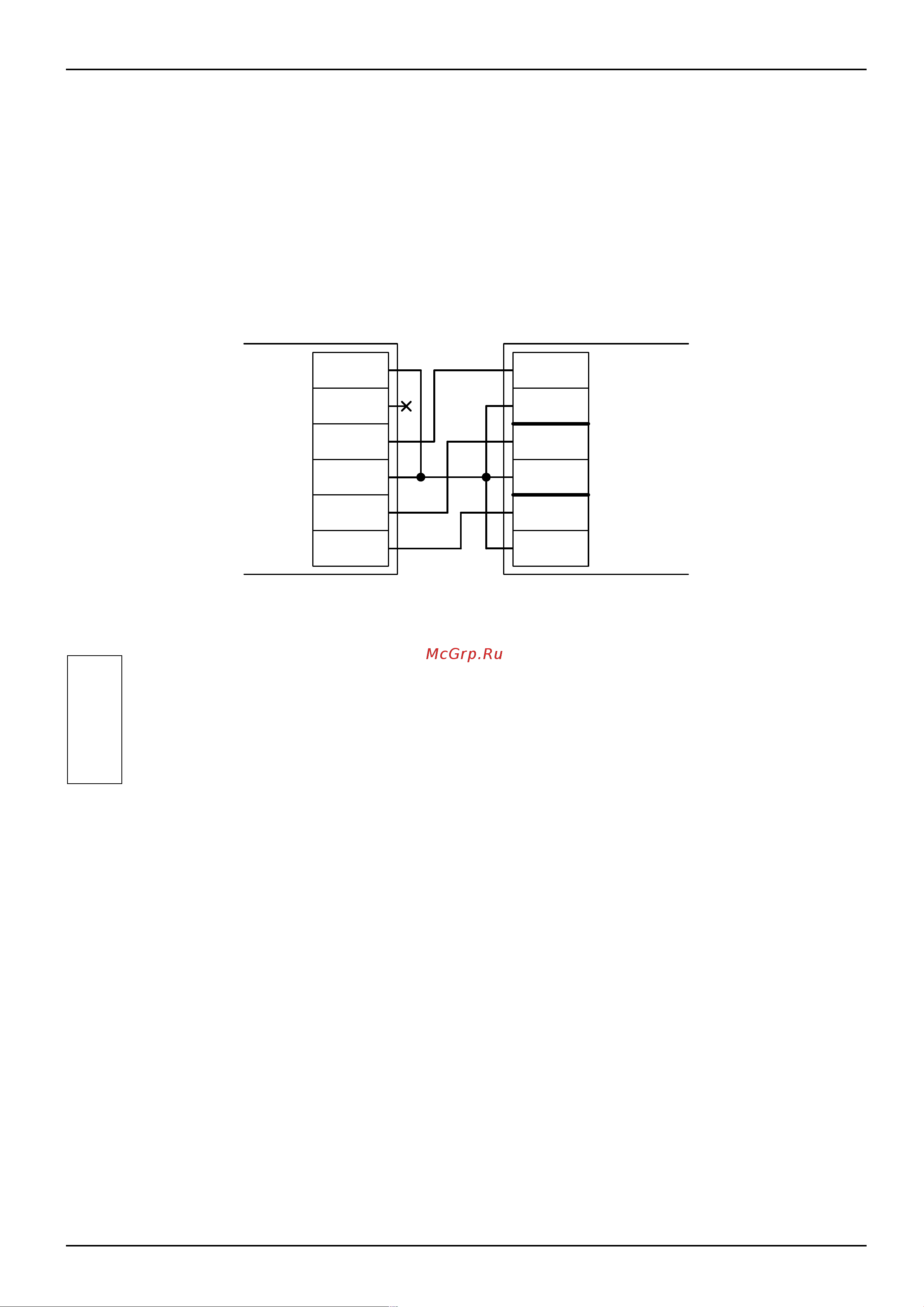

Рисунок 199. LEO MV D.
