Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.3.2 ОМА с контроллерами OMA–DD.958, 264МС1, 866.МС2.

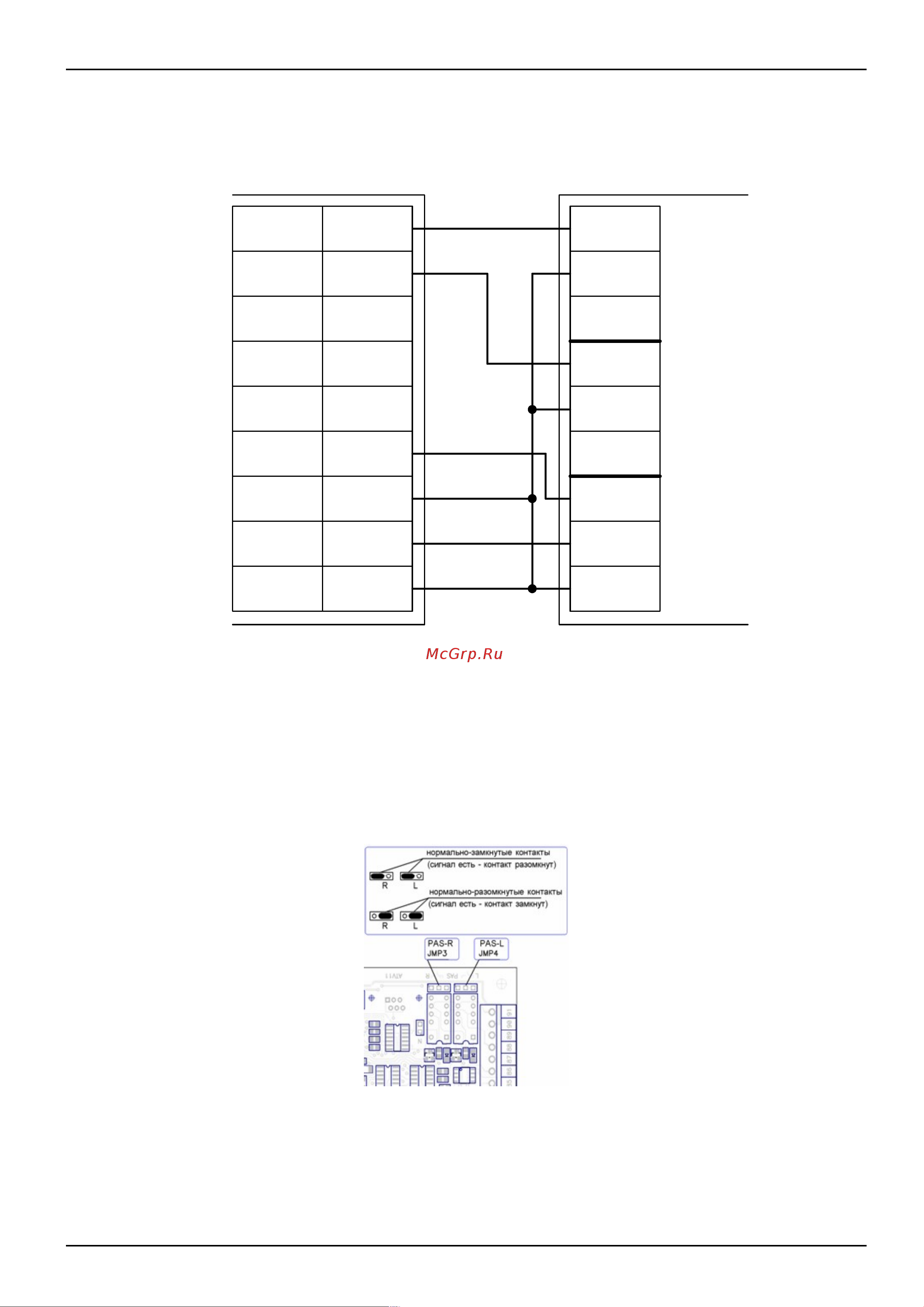

Рисунок 90. ОМА с контроллером OMA–DD.958, ОМА 264МС1, 866.МС2.
● Для корректной обработки датчиков прохода необходимо переставить две перемычки (JMP3 и
JMP4) на плате контроллера OMA–DD.958, ОМА 264МС1, 866.МС2 в положение «нормально–
замкнутые контакты». Также можно оставить их в положении «нормально–разомкнутые контакты»,
но при этом необходимо установить для контроллера состояние датчиков «нормально разомкнут».
Для этого в настройках контроллера добавьте функции:
● Функция - «Линия датчика «Выход» прохода», клемма «D1 — нормально разомкнут».
● Функция - «Линия датчика «Вход» прохода», клемма «D2 — нормально разомкнут».
Рисунок 91. Перемычки JMP3 и JMP4 контроллера OMA–DD.958, ОМА 264МС1, 866.МС2.
Примечание: Для подключения пульта управления турникета смотрите разделы «Подключение
пульта управления ОМА–26.989У» и «Подключение пульта управления ОМА–DD.998».
стр. 158 из 400
78
L
R-i
S
L-i
PAS-L
PAS-LR
PAS-R
GND
D2
D1
GND
NO1
COM1
NC1
NO2
COM2
NC2
Клеммы контроллера
Клеммы контроллера ОМА-
DD.958, ОМА 264МС1
R
79
80
81
82
87
88
89
91
