Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.16 PERCo-RTD-16.
Контроллер для работы с турникетом PERCo-RTD-16 должен быть переключён в режим
потенциального управления и работы с нормально разомкнутыми датчиками прохода по
упрощённой схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет,
потенциальное управление»
В настройках контроллера в программе «Клиент» включите опцию «Учитывать особенность
турникета Пэрко». Для этого выделите точку доступа на вкладке «Оборудование», нажмите
«Настройки», выключите опцию «Отображать только базовые настройки», включите «Учитывать
особенность турникета Пэрко» и нажмите «ОК».
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера добавьте функции:
Функция - «Линия датчика «Выход» прохода», Точка доступа 1, клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», Точка доступа 1, клемма D2 — нормально разомкнут.

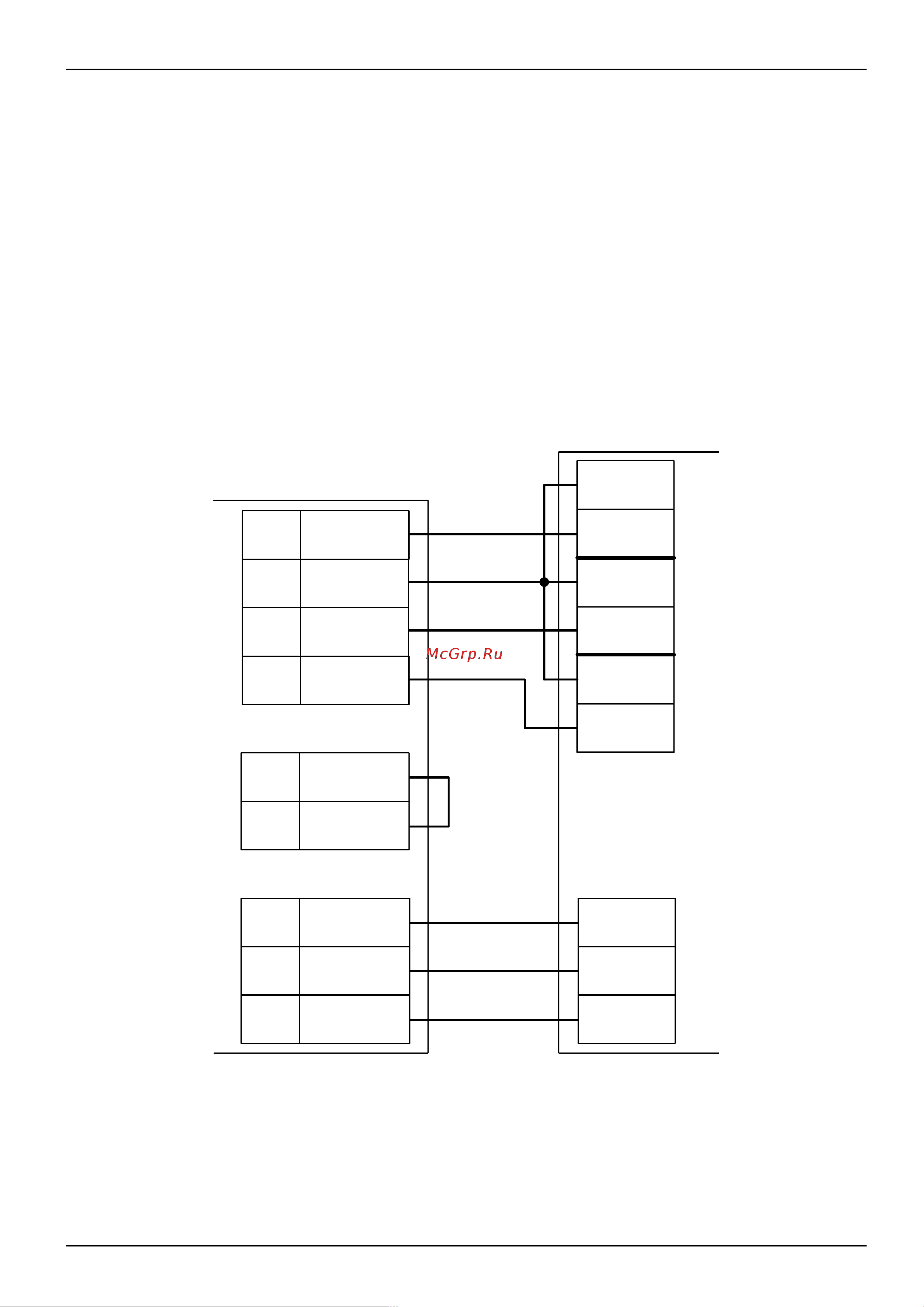

Рисунок 86. PERCo-RTD-16 .
Примечания:
● Для подключения пульта управления смотрите раздел «Пульт управления PERCo».
стр. 153 из 400
NO2
COM2
GND
DIN-рейка
PERCo-RTD-16
Клеммы
контроллера
7
9
GND
UnlockA
UnlockB
COMMON
Pass A
Pass B
11
20
22
15 IMP/POT
D1
D2
NO1
COM1
6
COM4
NC4
FIRE
ALARM
16 GND
21
