Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.7.8 CAME ZL55.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"»
Микропереключатель выбора функций на плате блока управления ZL55 необходимо установить в
положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение
переключателя:
off off off X X off ON off off X
Таблица 54. Установка микропереключателя выбора функций платы блока управления ZL55.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления ZL55.

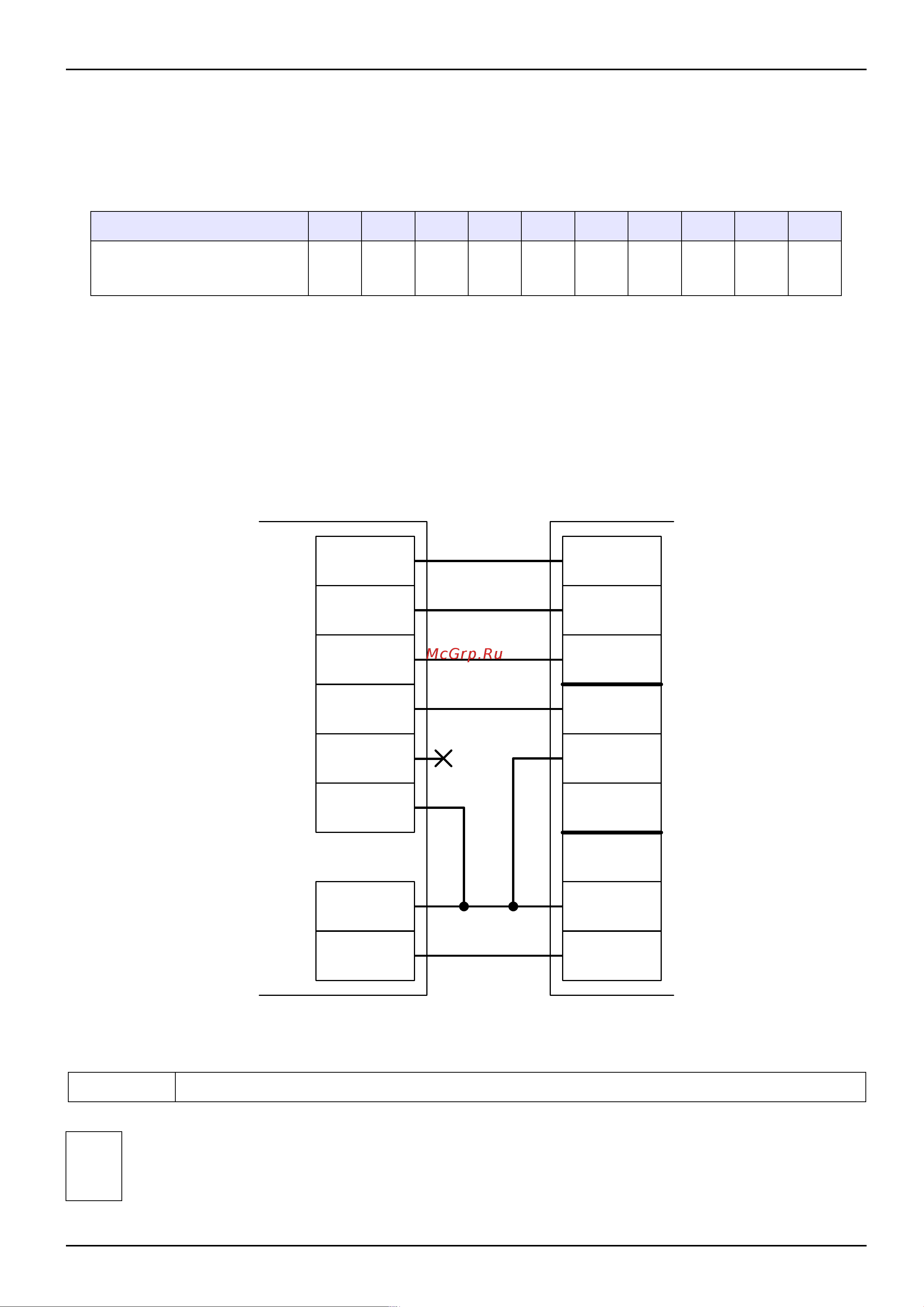

Рисунок 183. ZL55 (ворота V600, V700).
На рисунке:
VD1 и VD2 Диоды шоттки (минимальное обратное напряжение – 30 вольт, например, 1N5819).
!
Наличие диодов VD1 и VD2 является обязательным! Диоды предназначены для
согласования выходов датчиков шлагбаума (рабочее напряжение 24 вольта) и
входов контроллера (3,3 вольта).
стр. 281 из 400
Клеммы
контроллера
Клеммы блока
управления ZL55
NC2
COM2
NO2
NC1
COM1
NO1
GND
FA
F
FC
C1
1
2
7
D6
D7
3
