Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.10 PERCo-KR05.
!
Внимание! Данные электроные проходные предназначены только для
подключения к СКУД PERCo S20. Подключение к СКУД «Sigur» осуществляется с
частичной потерей их функциональности (не работают встроенные в турникет
считыватели и мнемоническая индикация).
При подборе оборудования для СКУД выбирайте стандартные модели
турникетов PERCo, такие как TB01, TBC01 и т.п.
Контроллер должен быть переключён в режим потенциального управления и работы с нормально
замкнутыми датчиками прохода по прямой схеме. Для этого выберите на контроллере типовую
конфигурацию «Турникет, потенциальное управление».
Работа контроллера со встроенными считывателями электронных проходных невозможна.
Следует установить считыватели, имеющие стандартный выходной интерфейс Wiegand.
Подключение производится к разъёму блока механики проходной. Встроенный контроллер PERCo
полностью исключается из схемы.

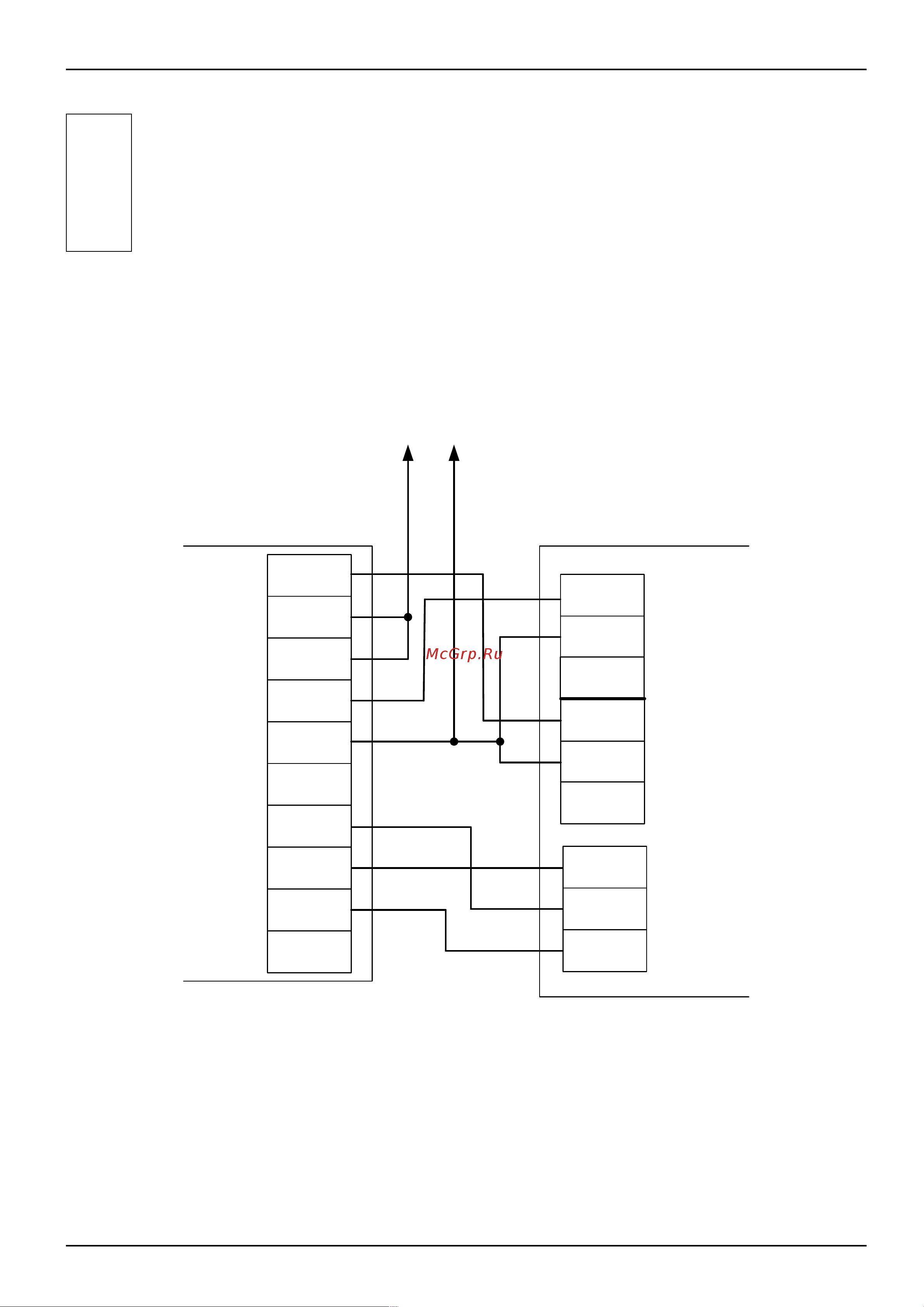

Рисунок 77. PERCo-KR05.
Перед запуском в работу точки доступа, обслуживающей проходную PERCo-KR05, нужно
произвести её обязательные настройки.
Для этого запустите «Программу управления», выберите вкладку «Оборудование», выделите
контроллер в списке и нажмите «Настройки».
Добавьте следующую функцию:
● Функция - «Тип датчиков прохода турникета», выбираем «Прямой интерфейс»
стр. 145 из 400
3
4
5
6
7
8
9
10
11
12
NO1
COM1
NO2
COM2
D1
D2
GND
PERCo-KR 05
Клеммы контроллера
+12V-12V
NC1
NC1
