Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.11 Пульт управления «Бастион» и «Бизон».
Пульт управления турникета и сам турникет «Бастион-06» («Бизон») имеют конструкцию, частично
не совместимую с контроллером (нельзя отключить встроенный таймер ожидания прохода, у
контроллера турникета нет входа “Стоп”, кнопки группового прохода пульта имеют фиксацию в
нажатом положении). Это накладывает определённые ограничения на функционирование данных
турникетов в составе СКУД.
Первый вариант подключения.
При данном варианте подключения пульта будут недоступны режимы постоянной разблокировки в
любом направлении (при нажатии кнопок группового прохода на пульте турникет будет однократно
открываться на 5 секунд, после чего команды с пульта будут игнорироваться). Для возобновления
нормальной работы необходимо нажать кнопку «Стоп» пульта. Проходы, разрешённые с пульта, а
также взломы корректно регистрируются системой.

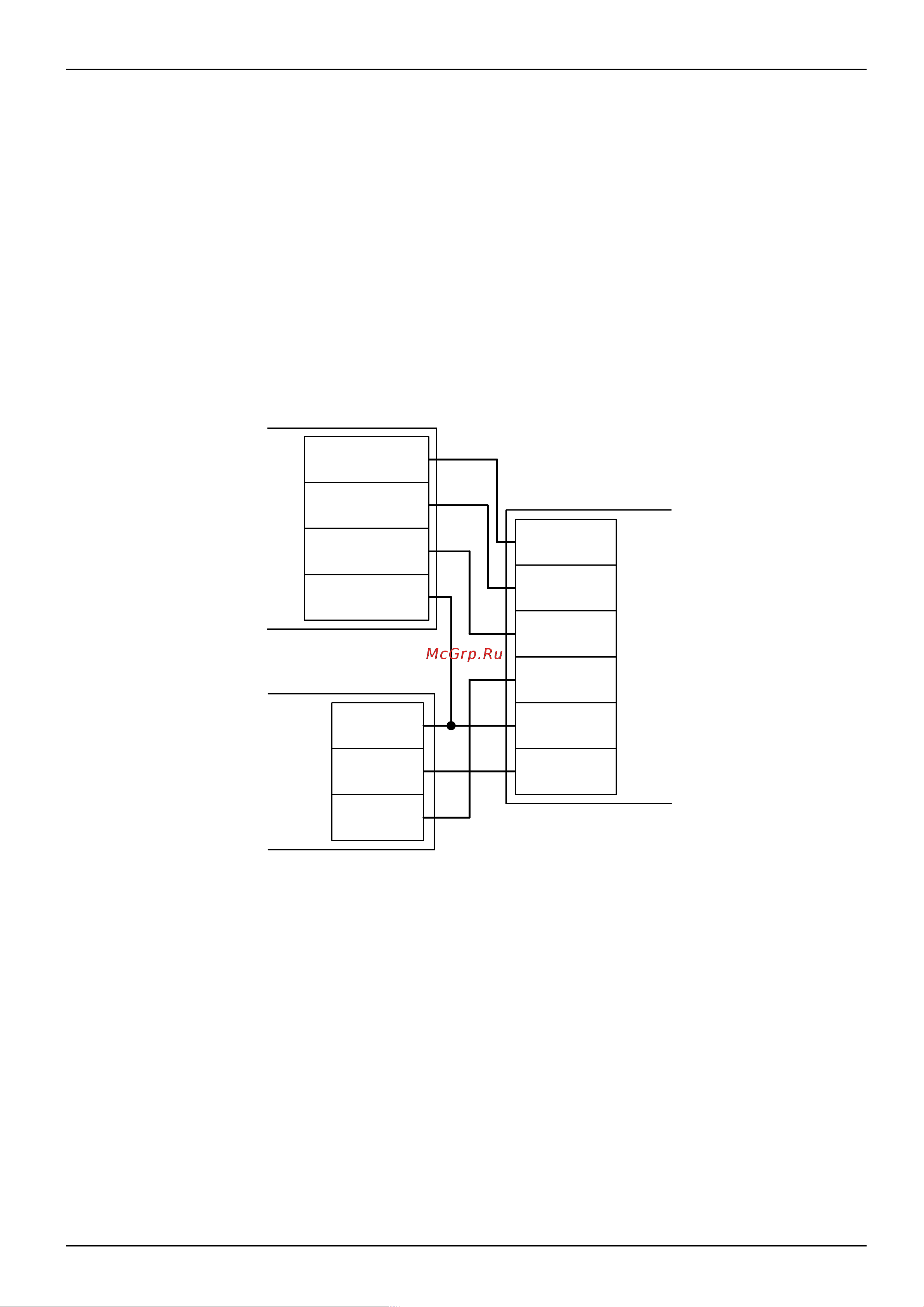

Рисунок 114. Первый вариант подключения пульта управления «Бастион-06» и «Бизон».
Второй вариант подключения.
Пульт подключается напрямую к турникету согласно инструкции на турникет. При этом сохраняется
возможность постоянной разблокировки прохода в любом из направлений. Все проходы,
разрешённые с пульта управления, будут регистрироваться в СКУД либо как факты взлома, либо
все несанкционированные срабатывания датчиков прохода будут регистрироваться как проходы с
пульта (в зависимости от настроек контроллера).
стр. 180 из 400
Желтый
Красный
Зеленый
Серый
Черный
Белый
Пульт управления
турникета
Бастион-06
Правый
индикатор
+12
Левый
индикатор
Корпус
Клеммы турникета
Бастион-06
Клеммы контроллера
D3
D4
GND
