Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.10 Штрих-М HG400.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
стр. 324 из 400

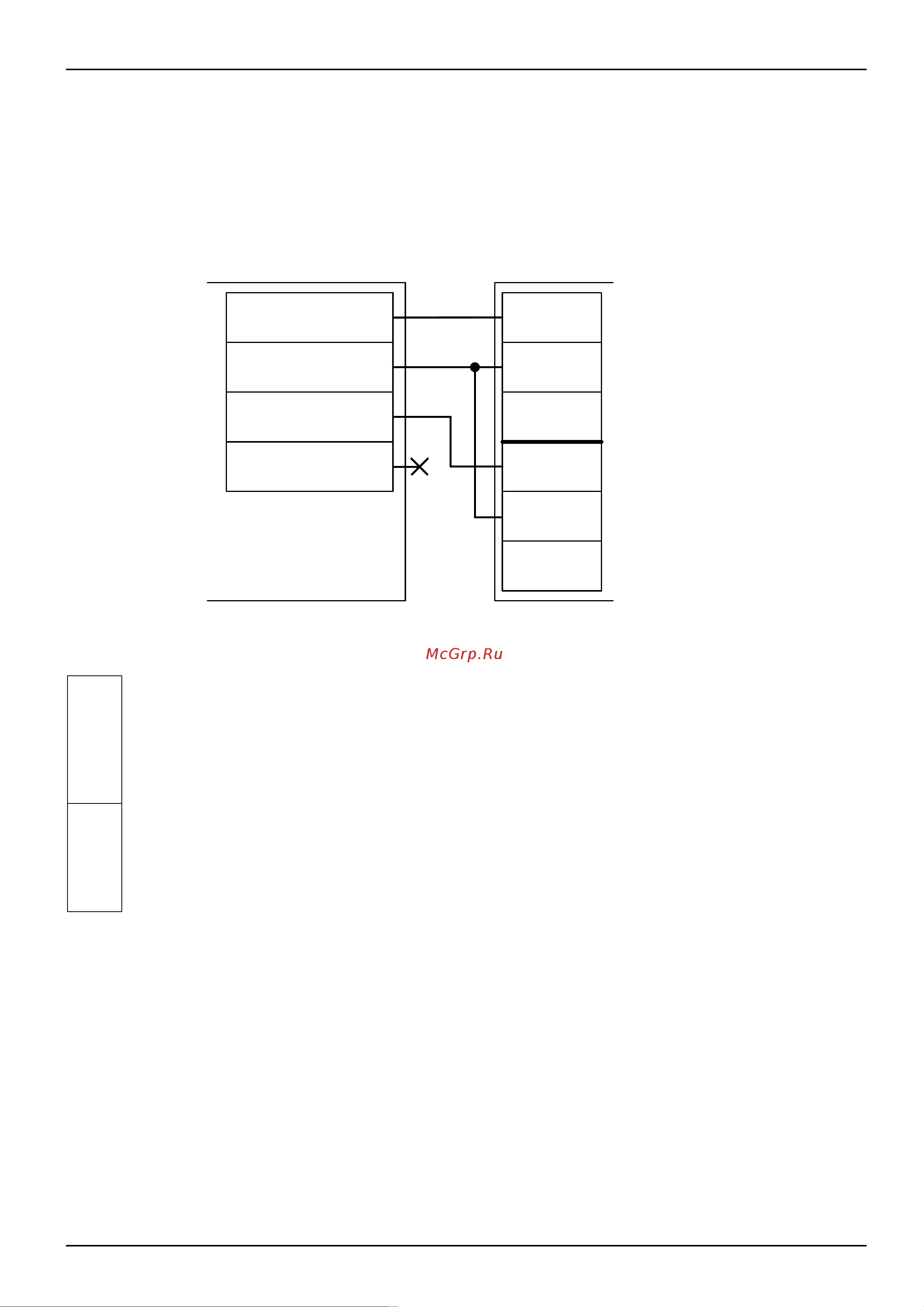

Рисунок 204. Штрих-М HG400.
NO3
COM3
NC3
NO2
COM2
NC2
Клеммы
контроллера
Разъём
управления
HG400
OPEN 1
COM
OPEN 2
CLOSE
Реле
«Открыть»
Реле
«Закрыть»
