Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.20 Калитки Fastlane IntelliGate Passgate.
Приведена схема подключения калитки Fastlane IntelliGate Passgate.
12.20.1 Считыватели для Fastlane IntelliGate Passgate.
Считыватели подключаются к клеммам контроллера согласно разделу «Подключение
считывателей и контакторов, общие сведения».
Порт Назначение
PORT 1 Считыватель «выход»
PORT 4 Считыватель «вход»
Таблица
33
. Назначение считывателей для Fastlane IntelliGate Passgate.
12.20.2 Настройки ТД для Fastlane IntelliGate Passgate.
В программе «Клиент» необходимо добавить две точки доступа. В настройках первой из них нужно
установить желаемое время ожидания прохода и выключить сигнал «Время до сигнала
«Удержание двери» (выключить опцию «Отображать только базовые настройки» и передвинуть
ползунок параметра вправо).
12.20.3 Подключение Fastlane IntelliGate Passgate.
Контроллер для работы с калитками Fastlane IntelliGate Passgate должен быть переключён в
режим «две двери» с потенциальным управлением замками и нормально замкнутыми датчиками
прохода. Для этого выберите на контроллере типовую конфигурацию «Две двери, импульсное
управление»

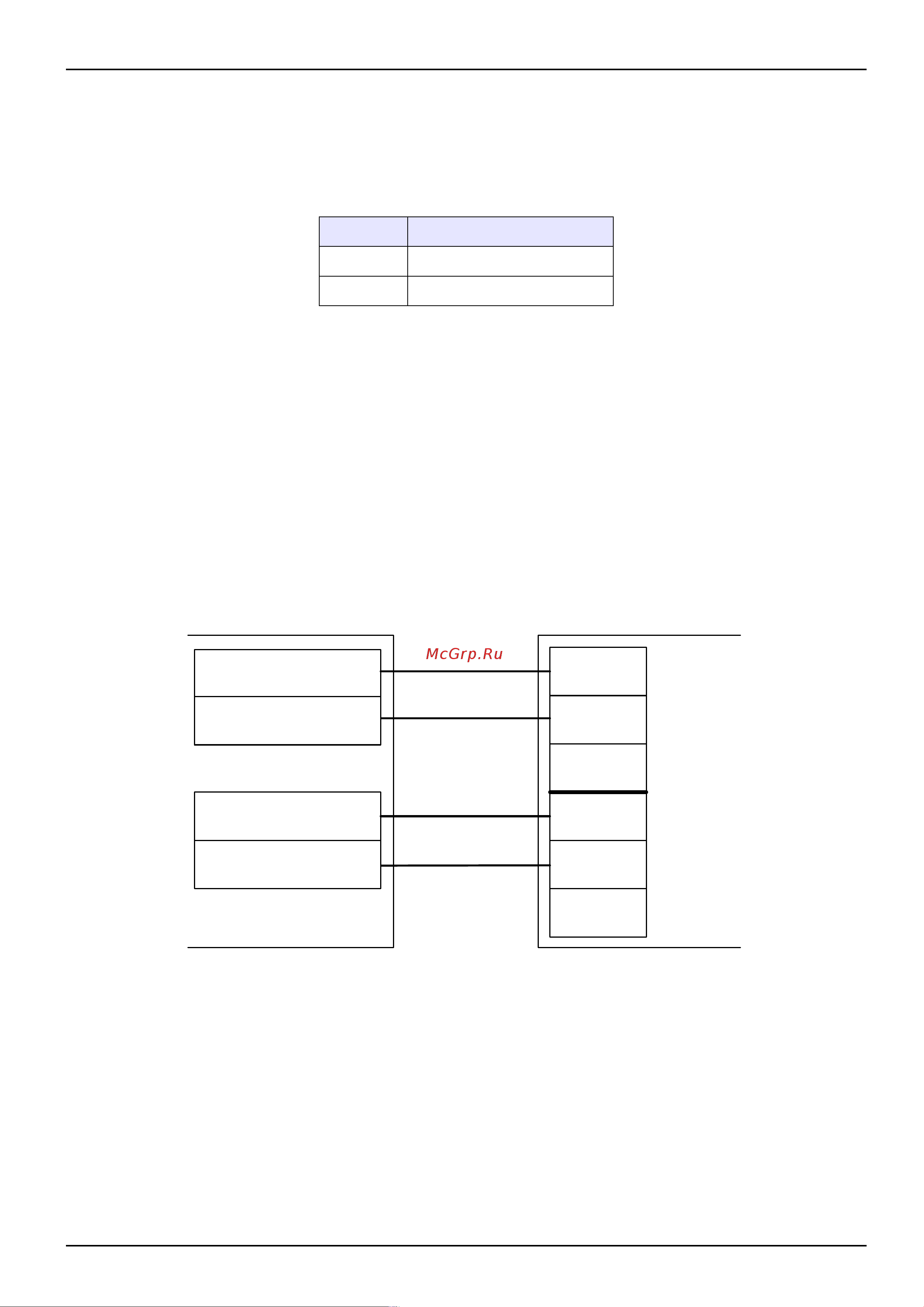

Рисунок 137. Fastlane IntelliGate Passgate.
стр. 207 из 400
<IP ‘Request to Exit’
IP> ‘Request to Enter’
NO2
COM2
NC2
NO4
COM4
NC4
Клеммы Fastlane
IntelliGate Passgate
<IP ‘Request to Exit’
IP> ‘Request to Enter’
Клеммы контроллера
