Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
10.10 УСПК.
Для подключения картоприёмника (КП) УСПК требуется соединить клеммы контроллера с
клеммами КП, а установленный в КП считыватель подключить к третьему порту контроллера.

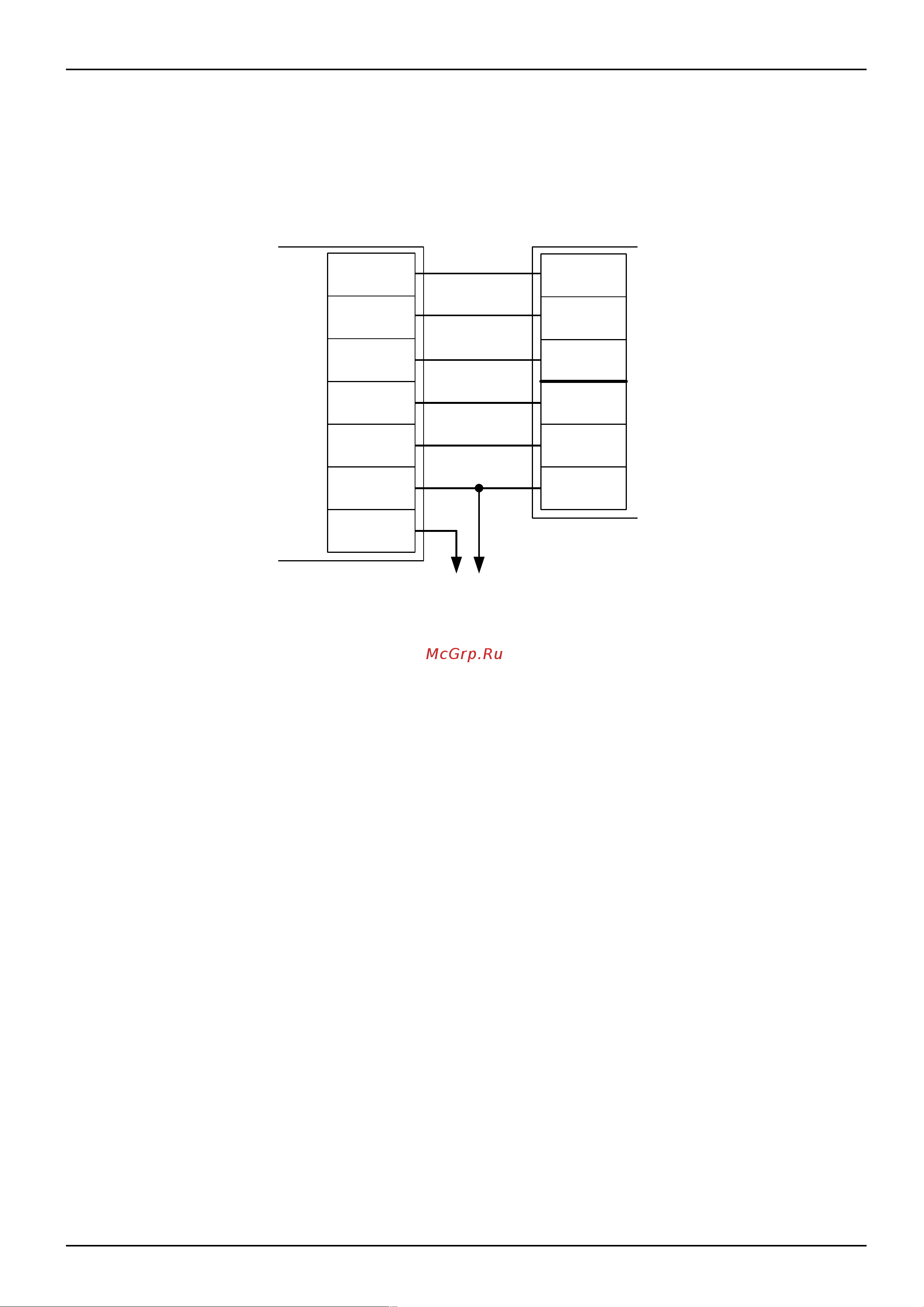

Рисунок 55. Пример подключения УСПК в направлении «выход».
Настройки точки доступа:
В программе «Клиент» выделите на вкладке «Оборудование» нужный нам контроллер в списке,
нажмите кнопку «Настройки», выключите «Отображать только базовые параметры»:
● Уменьшите значение параметра «Время ожидания санкции оператора на доступ» до
минимально возможного.
Также добавьте следующие функции:
● Функция - «Линия «Изъять карту» в направлении «выход», клемма - «O1, нормально
неактивен».
● Функция - «Линия «Вернуть карту» в направлении «выход», клемма - «O2, нормально
неактивен».
● Функция - «Импульс разрешения доступа «На выход», клемма - «O3, нормально неактивен».
● Параметр «Длина импульса разрешения/запрета доступа» установить в то значение, на
которое должен включаться зелёный индикатор КП.
● «Порт считывателя на выход - дополнительный», Номер порта - «(номер, к которому
подключён считыватель картоприёмника)».
Нажимаем «ОК».
Настройки режимов:
Для пропусков посетителей, которые требуется забирать при выходе, создаём на вкладке
«Режимы» в приоритетной группе (Уровни 2-4) новый режим со следующими настройками:
● «Персонал, попадающий под действие» - выбрать все пропуска посетителей.
● «Применимость к точкам доступа» - выбрать все точки доступа, преграждающие выходы с
стр. 111 из 400
Клеммы
контроллера
Клеммы
картоприемника
УСПК
PORT 3
COUT
CIN
IND
0V
DATA0
DATA1
+12V
DATA1
GND
O1
O2
DATA0
O3
Питание
картоприёмника
12В.
