Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.13 PERCo-WHD-05.
Контроллер для работы с калиткой PERCo-WHD-05 должен быть переключён в режим
потенциального управления и работы с нормально разомкнутыми датчиками прохода по
упрощённой схеме. Для этого выберите на контроллере типовую конфигурацию «Турникет,
потенциальное управление»
В настройках контроллера в программе «Клиент» включите опцию «Учитывать особенность
турникета Пэрко». Для этого выделите точку доступа на вкладке «Оборудование», нажмите
«Настройки», выключите опцию «Отображать только базовые настройки», включите «Учитывать
особенность турникета Пэрко» и нажмите «ОК».
Также необходимо установить состояние датчиков «нормально разомкнут». Для этого в настройках
контроллера добавьте функции:
Функция - «Линия датчика «Выход» прохода», клемма D1 — нормально разомкнут.
Функция - «Линия датчика «Вход» прохода», клемма D2 — нормально разомкнут.

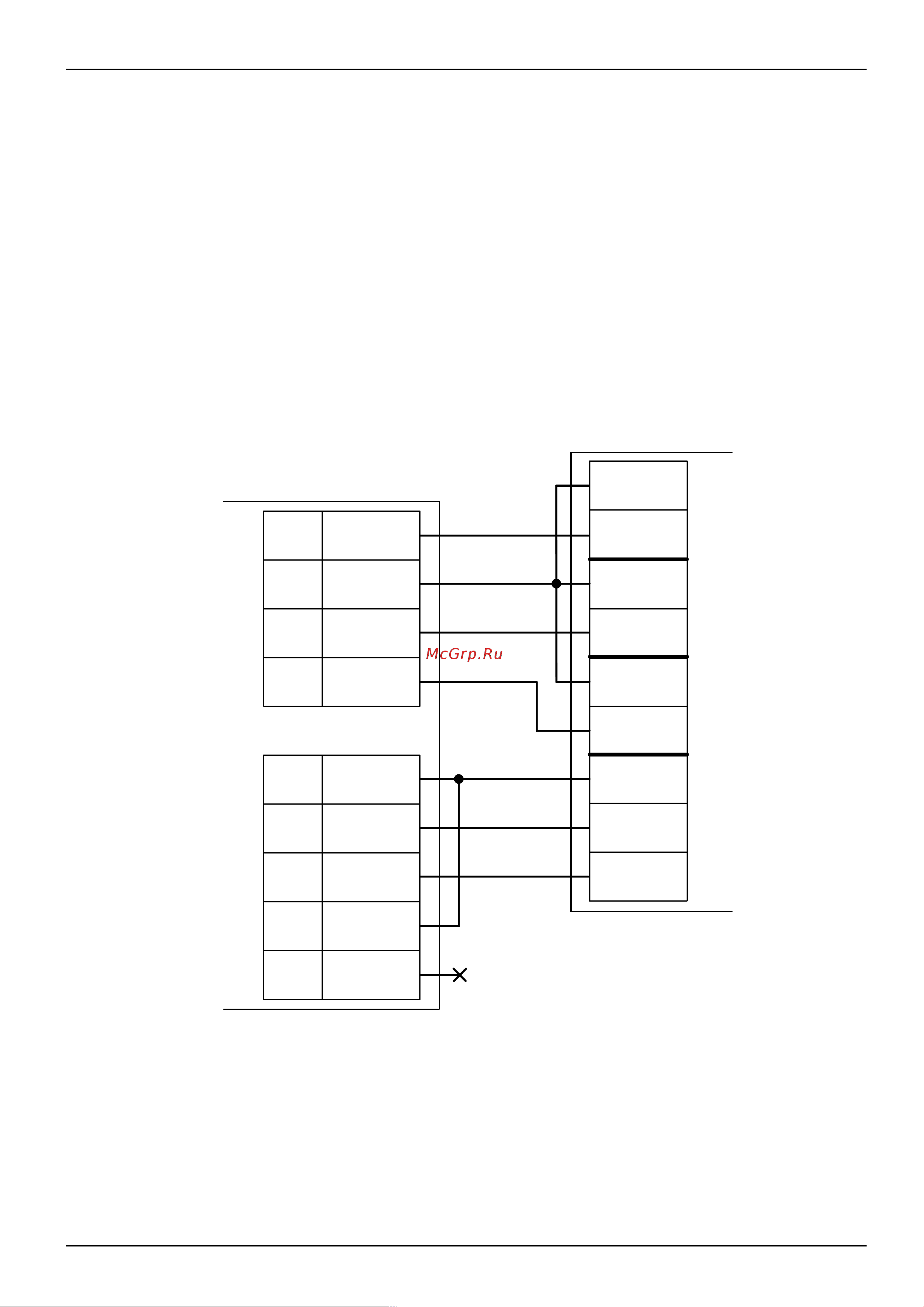

Рисунок 82. PERCo-WHD-05.
Примечания:
● Для подключения пульта управления смотрите раздел «Пульт управления PERCo».
стр. 149 из 400
NO2
COM2
GND
Клеммы калитки
PERCo-WHD-05
Клеммы
контроллера
XT2H
6
7
GND
UnlockA
UnlockB
Com
Pass A
Pass B
Com
9
5
6
7
8
10 Imp/Pot
D1
D2
XT2L
NO1
COM1
4
COM4
NC4
FA
