Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.8 BFT.
13.8.1 BFT ELMEC1.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
Микропереключатели на плате блока управления ELMEC1 необходимо установить в положение,
описанное в следующей таблице.
Номер переключателя: J1 J2
Положение переключателя: ON ON
Таблица 56. Установка микропереключателей платы блока управления ELMEC1.
Остальные клеммы блока (№№ 1-5, 12-15) подключаются согласно оригинальной инструкции на
блок управления ELMEC1.
!
Обратите внимание! К клеммам 6, 8 и 9 подключаются, кроме контроллера, также и
концевые датчики открытия и закрытия привода.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
стр. 301 из 400

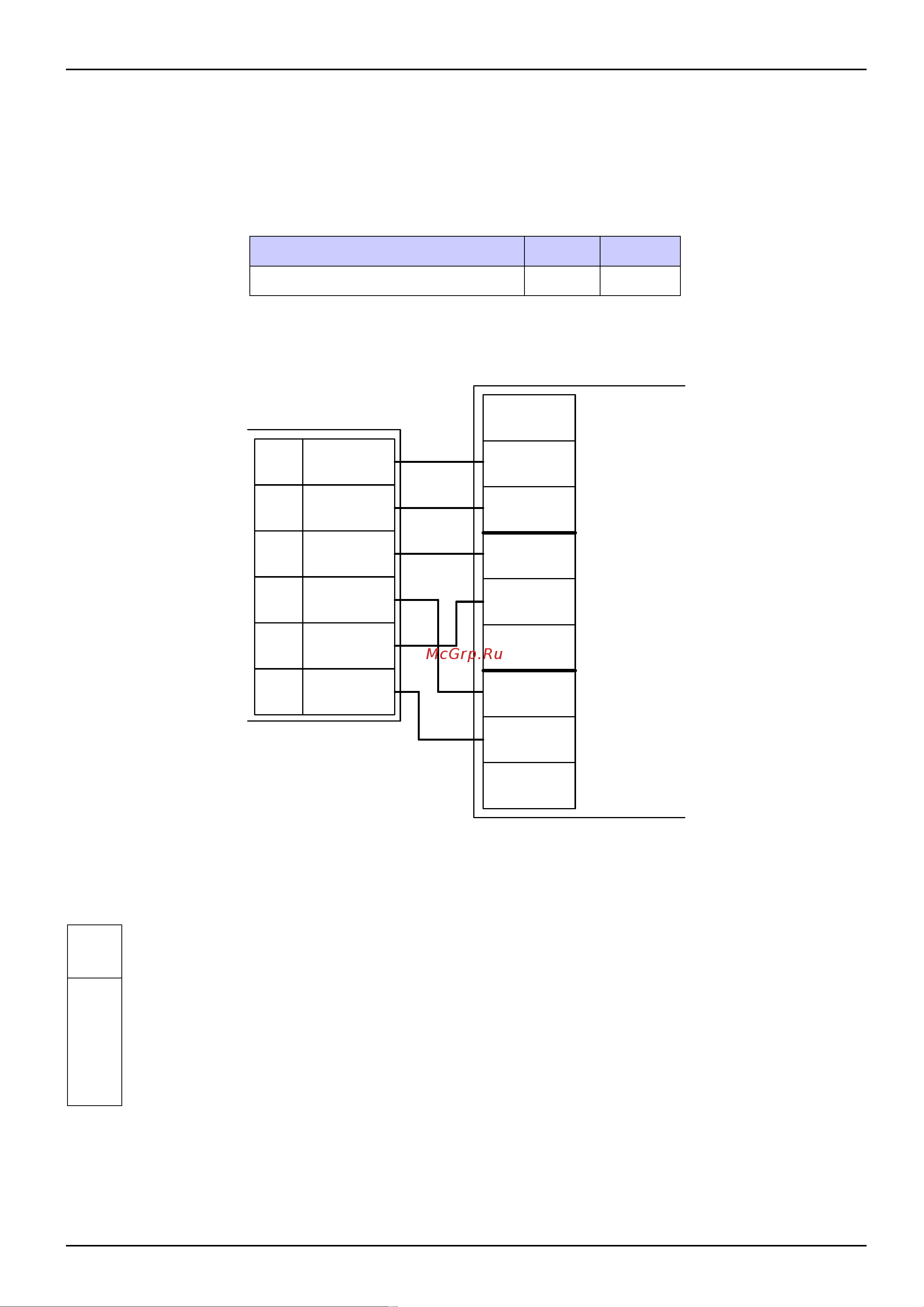

Рисунок 193. ELMEC1.
NO
COM2
NC
NO
COM1
NC
COM
STOP
SWO
SWC
OPEN
CLOSE
6
7
9
8
10
11
Клеммы
контроллера
Клеммы
контроллера
ELMEC1
NO
COM3
NC
