Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
7.6 Конфигурация 6: «Турникет, потенциальное управление».
В программе «Клиент» на вкладке «Оборудование» выделите в списке контроллер, нажмите
кнопку «Настройки» и в верхней части экрана «Конфигурация» выберите «Турникет, потенциальное
управление».
К контроллеру подключается один турникет с потенциальным режимом управления.
При разрешении контроллером прохода срабатывает реле, отвечающее за вход (K2) или выход
(K1). Время включения реле при ожидания прохода настраивается, по умолчанию равно 5
секундам. По окончании времени ожидания или при совершении прохода реле возвращается в
неактивное состояние, закрывая турникет.
В типовой конфигурации используется «Упрощённая схема» обработки датчиков, то есть две
линии, на которые контроллер турникета выдаёт импульсные сигналы уведомления о проходе в ту
или иную сторону (большинство моделей турникетов).
К контроллеру подключаются:
● Турникет
● Пульт управления
● Считыватель на вход
● Считыватель на выход

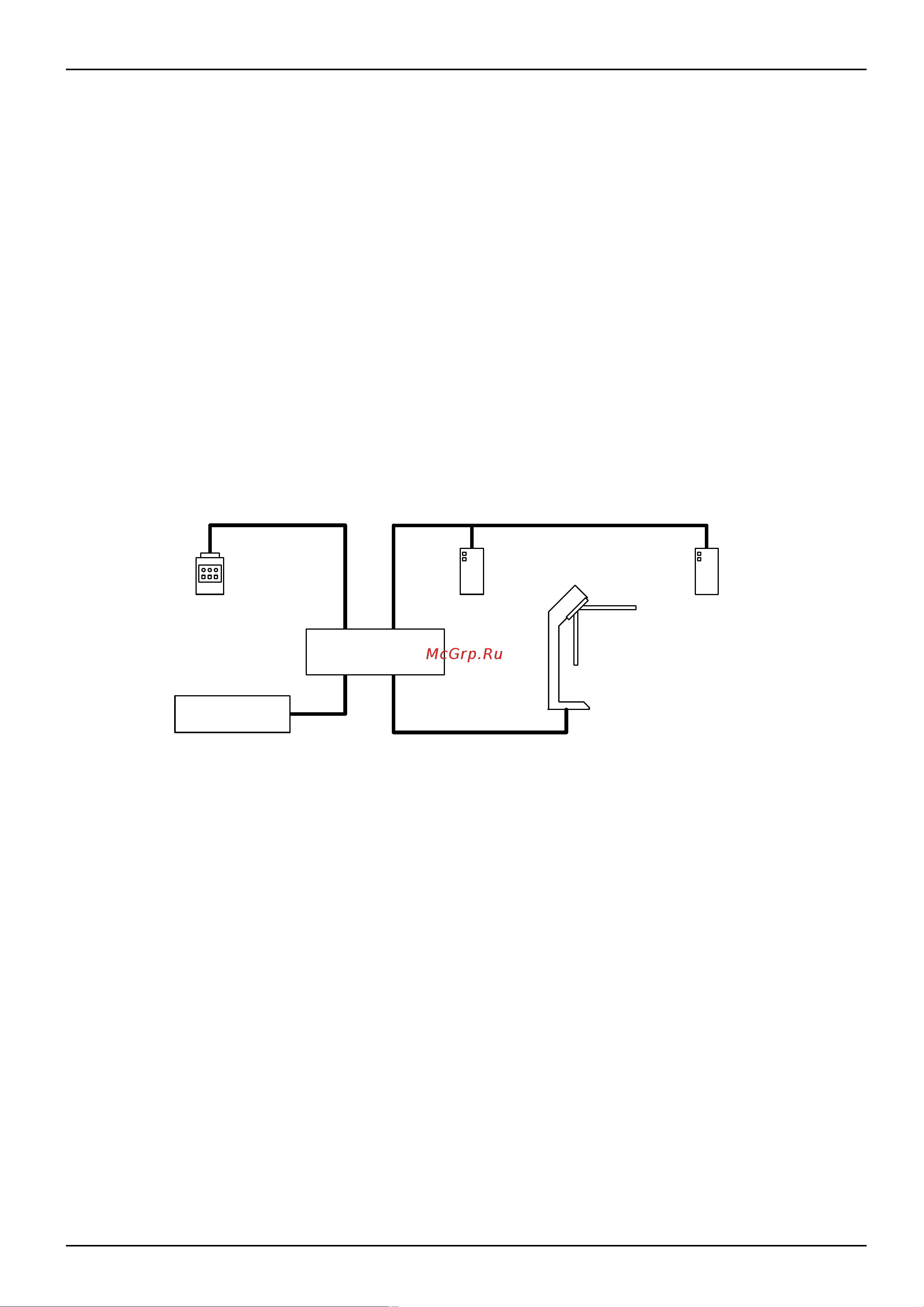

Рисунок 25. Пример подключения оборудования в конфигурации «Турникет, потенциальное
управление».
При необходимости настройки типовой конфигурации можно изменить в программе «Клиент» на
вкладке «Оборудование».
стр. 45 из 400
считыватель
Контроллер
пульт
турникета
считыватель
турникет
Блок питания
