Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
12.2.6 PERCo-TTR-04.
Контроллер для работы с турникетом PERCo-TTR-04 должен быть переключён в режим
импульсного управления и работы с нормально замкнутыми датчиками прохода по прямой схеме.
Для этого выберите на контроллере типовую конфигурацию «Турникет, импульсное управление»
Также выберите прямой интерфейс обработки датчиков прохода. Для этого выделите точку доступа
на вкладке «Оборудование», нажмите «Настройки» и добавьте функцию:
Функция -«Тип датчиков прохода турникета», выбираем «Прямой интерфейс»

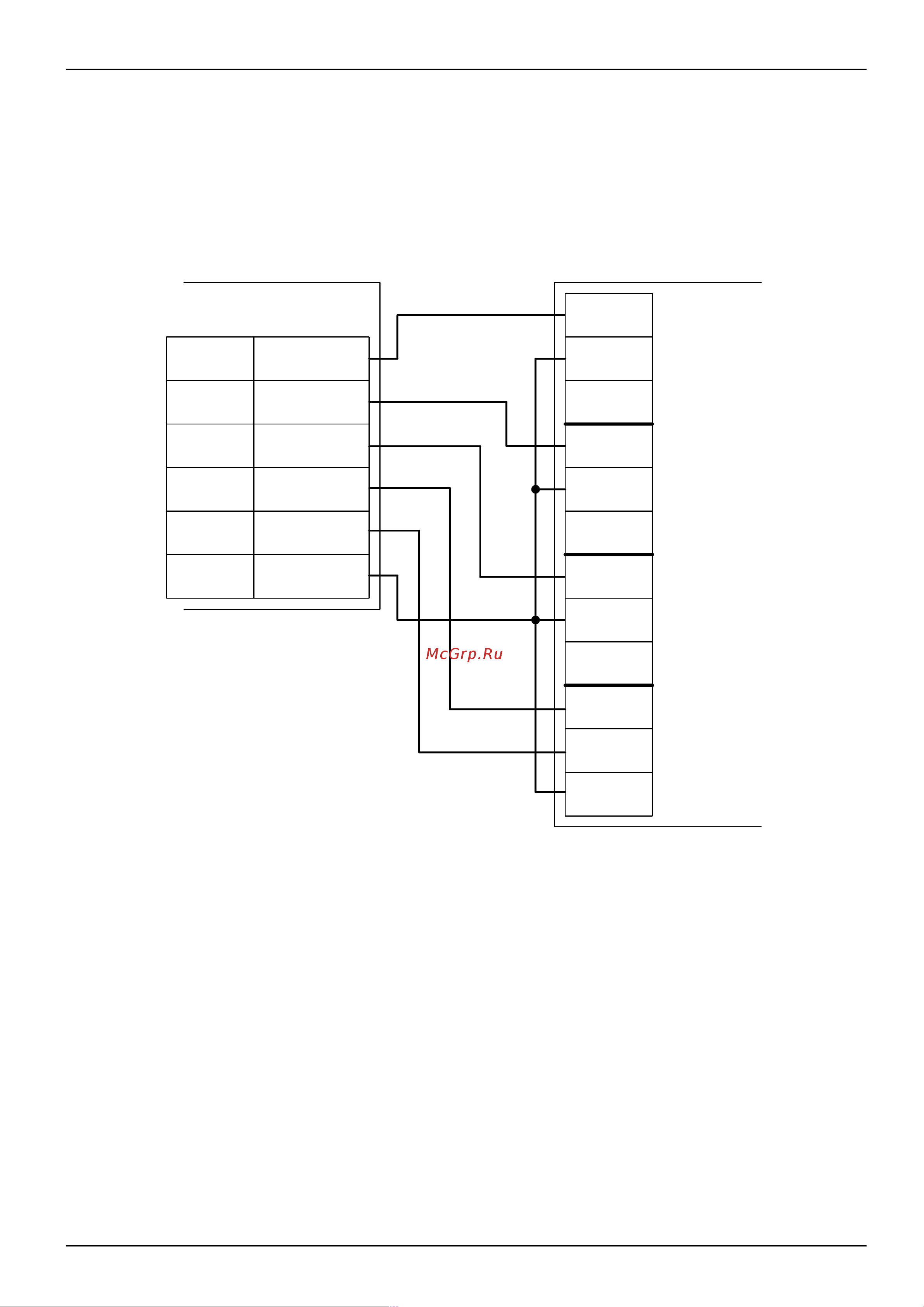

Рисунок 69. PERCo-TTR-04.
стр. 135 из 400
> (LEFT)
STOP
< (RIGHT)
Общий
(GND)
SENSOR
(датчик) L
SENSOR
(датчик) R
NO1
COM1
NC1
NO3
COM3
NC3
D1
D2
GND
Клеммы
контроллера
NO2
COM2
NC2
Разъём PC7 блока
управления турникетом
3
2
1
6
7
5
