Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.14 DoorHan.
13.14.1 DoorHan Barrier-5000, DoorHan Sliding-1300/2100.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "открыть, закрыть, стоп"».
На плате блока управления DoorHan Barrier-5000 регулятор ACL поверните против часовой
стрелки до упора. Этим мы отключаем таймер автоматического закрывания шлагбаума.
Микропереключатель SW1 блока управления DoorHan Barrier-5000 необходимо установить в
положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4
Положение
переключателя:
ON ON X off
Таблица 62. Установка микропереключателя SW1 DoorHan Barrier-5000.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления DoorHan Barrier-5000.

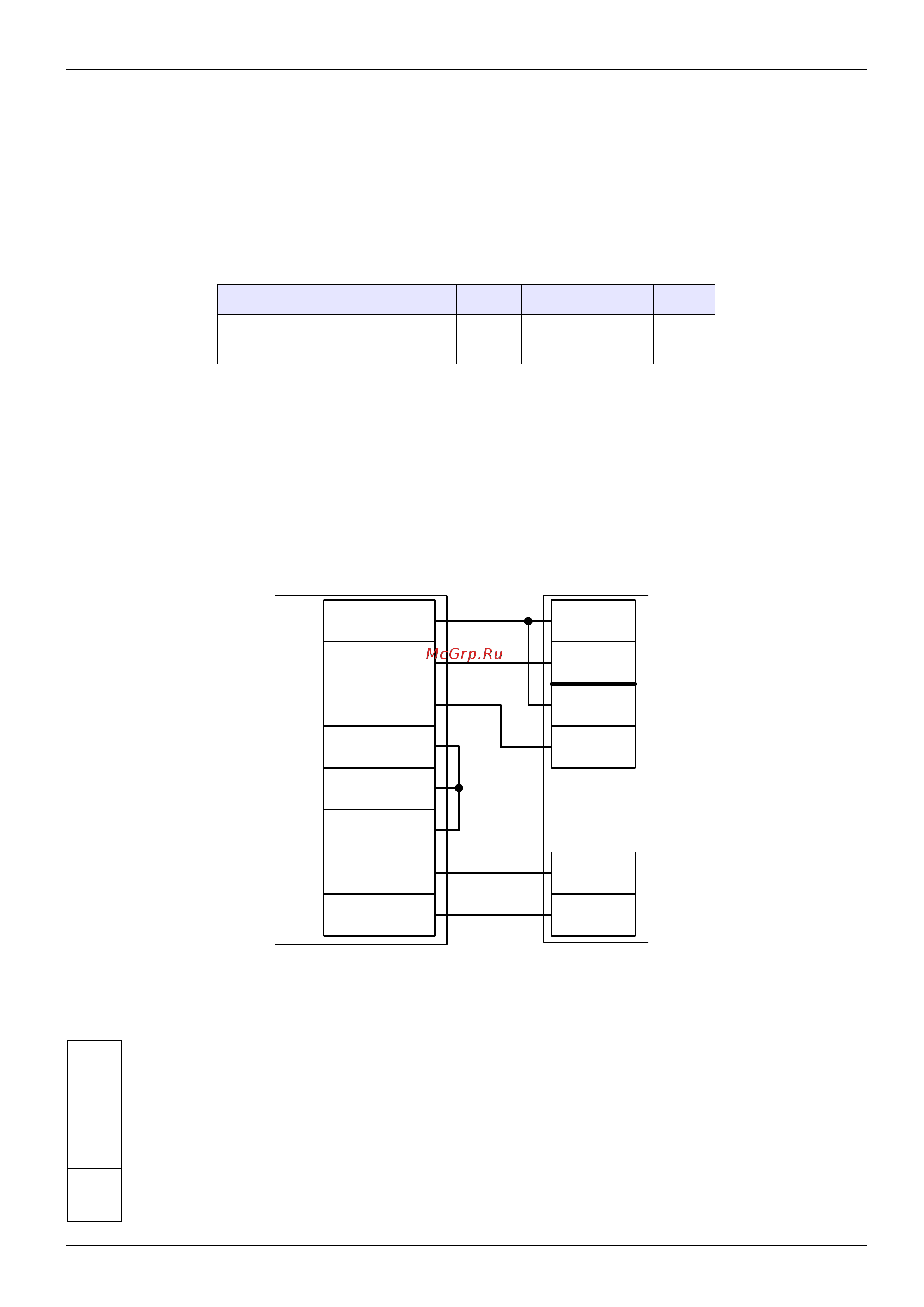

Рисунок 209. DoorHan Barrier-5000.
Остальные клеммы блока (сеть, электродвигатель, концевые выключатели) подключаются
согласно оригинальной инструкции на блок управления DoorHan Barrier-5000.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
стр. 334 из 400
Клеммы
контроллера
Клеммы блока
управления
DoorHan
Barrier-5000
COM2
COM3PED
-
PhOp
PhCl
START
-
NO2
EMRG
EMRG
NO3
Стоп
ОткрытьЗакрыть
NC1
COM1
