Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.2 Фотодатчики, магнитные петли.
В качестве датчиков присутствия автомобилей могут быть использованы любые датчики с
выходными контактами типа «Открытый коллектор» или «Сухой контакт» (реле).
Например, CAME (DIR-10, DIR-20, DELTA-E, DELTA-I, DBC-01), DoorHan (PHOTOCELL-N,
PHOTOCELL-W, PHOTOCELL-R), FAAC (SAFEBEAM, XP15W, XP20D, XP20W D), NICE (FE, FEP, FI,
BF, F210, FT210).
Как правило, используются фотодатчики, каждый из которых представляет собой пару из
передатчика и приёмника. Всего к контроллеру может быть подключено один или три датчика.
Один (обязательный) датчик контролирует нахождение автомобилей непосредственно в створе
ворот, а два других – в зоне подъезда к воротам с двух сторон на таком расстоянии, чтобы зона
действия этих датчиков находилась за пределами опасной зоны движения створок
автоматизированных ворот.

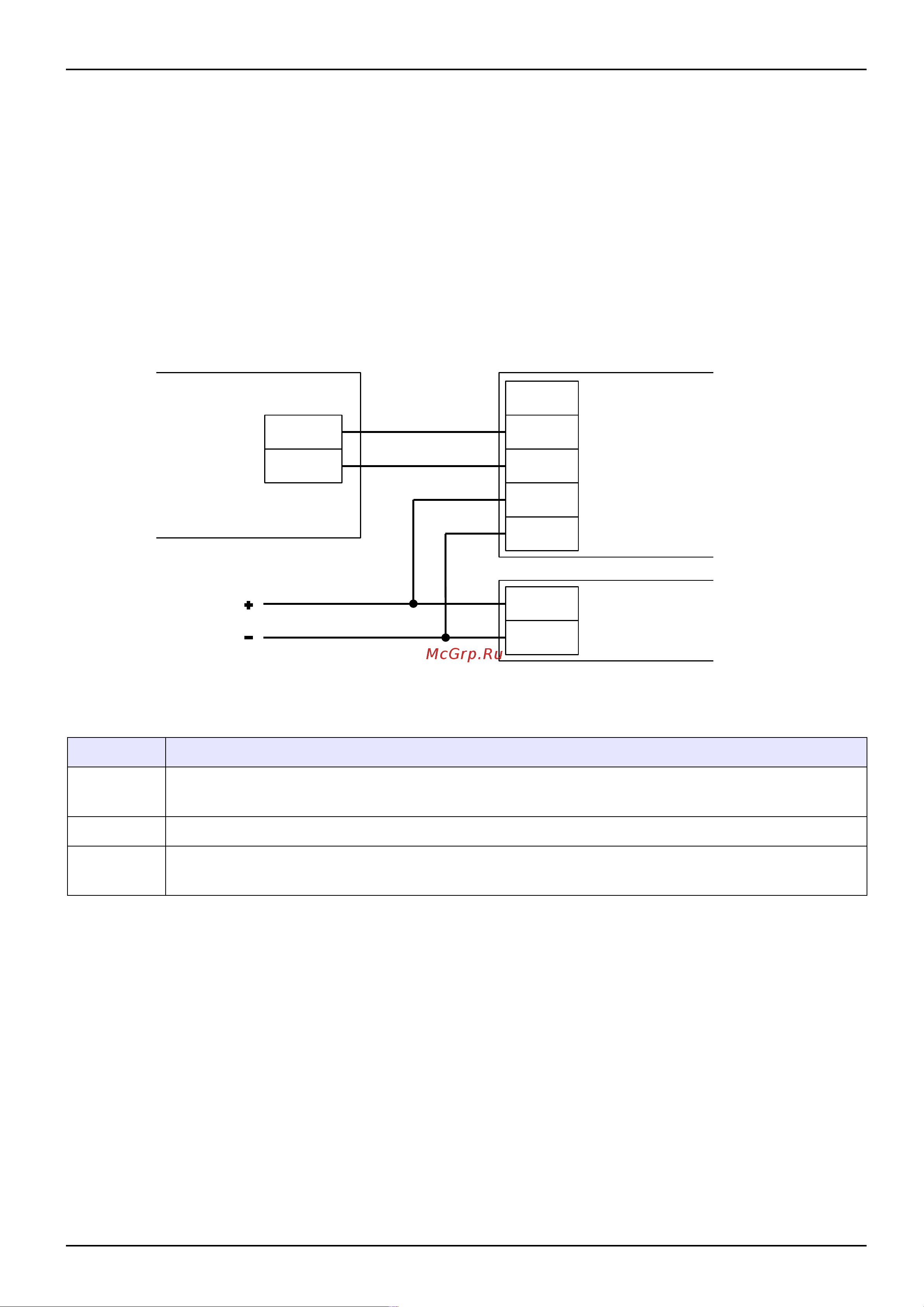

Рисунок 159. Пример подключение фотодатчика типа DOC на примере центрального датчика.
На рисунке: Vd – Напряжение питания датчика.
Клемма Использование
D1 Датчик нахождения автомобиля в безопасной зоне рядом с воротами при выезде
автомобиля.
D2 Датчик нахождения автомобиля в створе ворот (центральный).
D3 Датчик нахождения автомобиля в безопасной зоне рядом с воротами при въезде
автомобиля.
Таблица
36
. Назначение клемм по умолчанию для подключения датчиков.
Выходные контакты нескольких датчиков можно соединять последовательно и подключать их на
один вход контроллера. Например, таким способом можно увеличить безопасность системы,
поставив не один, а несколько фотодатчиков в зоне движения створок ворот на разной высоте или
разном удалении от ворот.
стр. 236 из 400
Vd
GND
NO
D2
C
NC
+V
-V
+V
-V
Клеммы приемника
фотодатчика
Клеммы передатчика
фотодатчика
