Sigur E500U [269/399] Клеммы контроллера
![Sigur E500U [269/399] Клеммы контроллера](/views2/1892983/page269/bg10d.png)
Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U

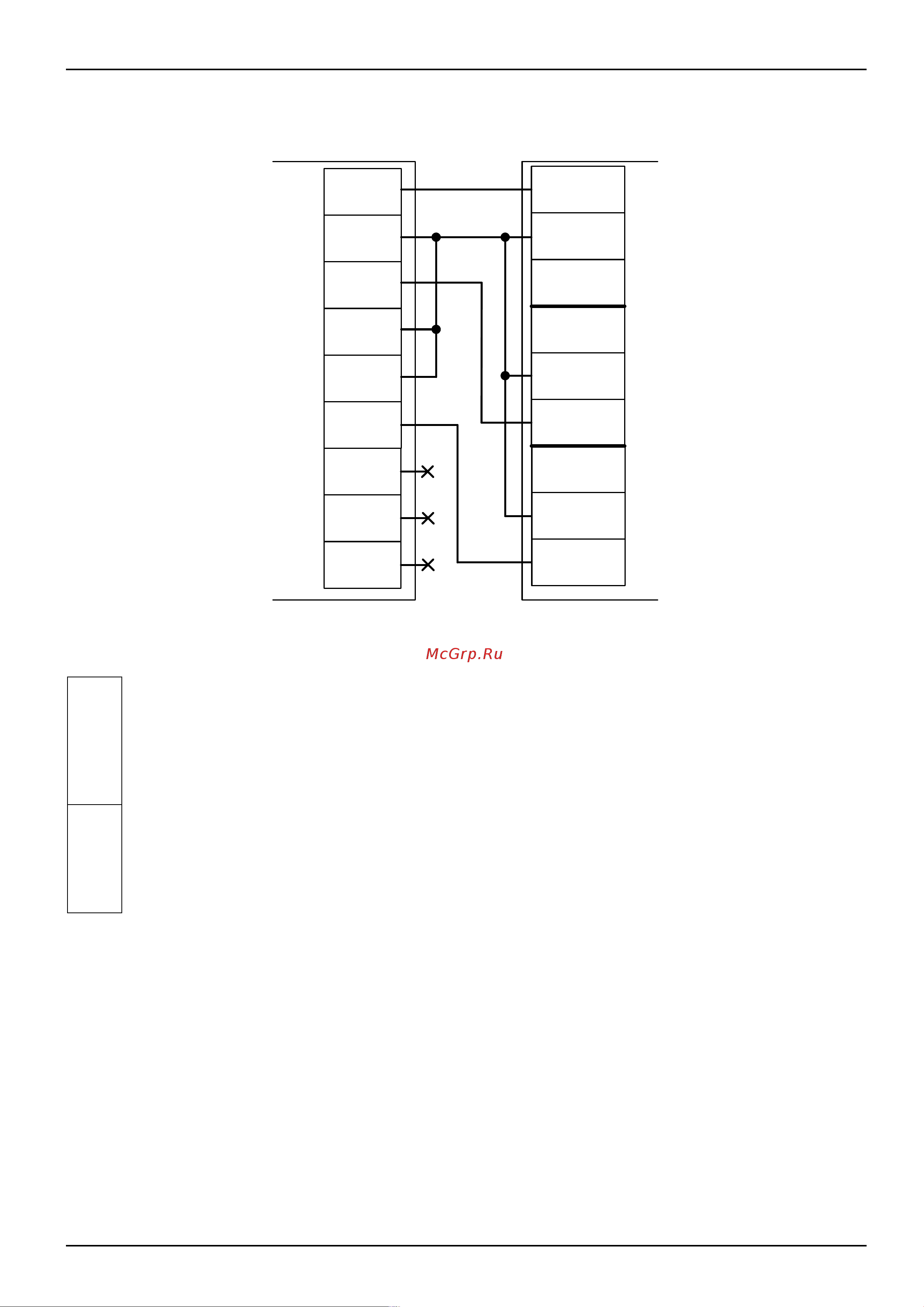

Рисунок 177. ZT4, ZL150.
Остальные клеммы блока подключаются согласно оригинальной инструкции на блок управления.
!
Все датчики присутствия автомобилей, а также пульт ручного управления должны
подключаться исключительно к контроллеру, а не к приводу ворот или не
совместно к тому и другому. При нарушении этого требования возможны различные
конфликтные ситуации, начиная от отсутствия регистрации фактов проезда,
«зависания» ворот в промежуточных состояниях створок и заканчивая вероятным
повреждением проезжающего автотранспорта.
!
Запрещается использовать встроенный в привод радиоприёмник. Подача команд
управления в обход контроллера СКУД рано или поздно приведёт к повреждению
проезжающей машины. Для управления приводом с помощью радиобрелоков
следует использовать радиоприёмники с Wiegand интерфейсом, подключаемые к
контроллеру СКУД.
Перед запуском в работу точки доступа нужно произвести её обязательные настройки.
Для этого запускаем «Программу управления» — выбираем вкладку «Оборудование» — выделяем
необходимый контроллер в списке — нажимаем «Настройки» — выключаем опцию «Отображать
только базовые параметры». Далее осуществляем следующие настройки:
● В верхней области окна «Настройки» выбрать конфигурацию «Шлагбаум/ворота, логика
"открыть, закрыть, стоп"».
● «Длительность импульса управления воротами» — установить в пределах 0,7...0,8 секунды.
После этого убедиться, что привод воспринимает все подаваемые на него контроллером
команды, не пропуская ни одну из них. При пропусках команд увеличьте длительность импульса.
● «Максимальное время открытия/закрытия створок» — установить равным примерно 1,1
времени реального открывания (закрывания) привода. Например, если он полностью
открывается за 5 секунд, то значение параметра должно быть равно 5,5 с.
● «Время в открытом состоянии до начала автоматического закрытия» – после полного открытия
стр. 268 из 400
2
3
С1
СX
4
NC1
COM1
NO1
NC2
COM2
NO2
Клеммы
контроллера
Клеммы блока
управления ZT4
1
NC3
COM3
NO3
7
3P
TS
