Контроллеры СКУД SIGUR E500U, R500U, E900U, R900U
13.6 NICE.
13.6.1 NICE WIL4, WIL6.
Подключение привода можно осуществить на основе типовой конфигурации контроллера
«Шлагбаум/ворота, логика "прямое управление приводами"».
Микропереключатель для выбора функций на плате блока управления WA20 необходимо
установить в положение, описанное в следующей таблице.
Номер переключателя: 1 2 3 4 5 6 7 8 9 10
Положение переключателя: off off X X X X X X X X
Таблица 40. Установка микропереключателя FUNCTIONS платы блока управления WA20.
Знак «X» в поле «Положение переключателя» означает, что данный переключатель выполняет
функцию, не влияющую на работу СКУД, и его нужно выставить в необходимое положение
согласно оригинальной инструкции на блок управления WA20.

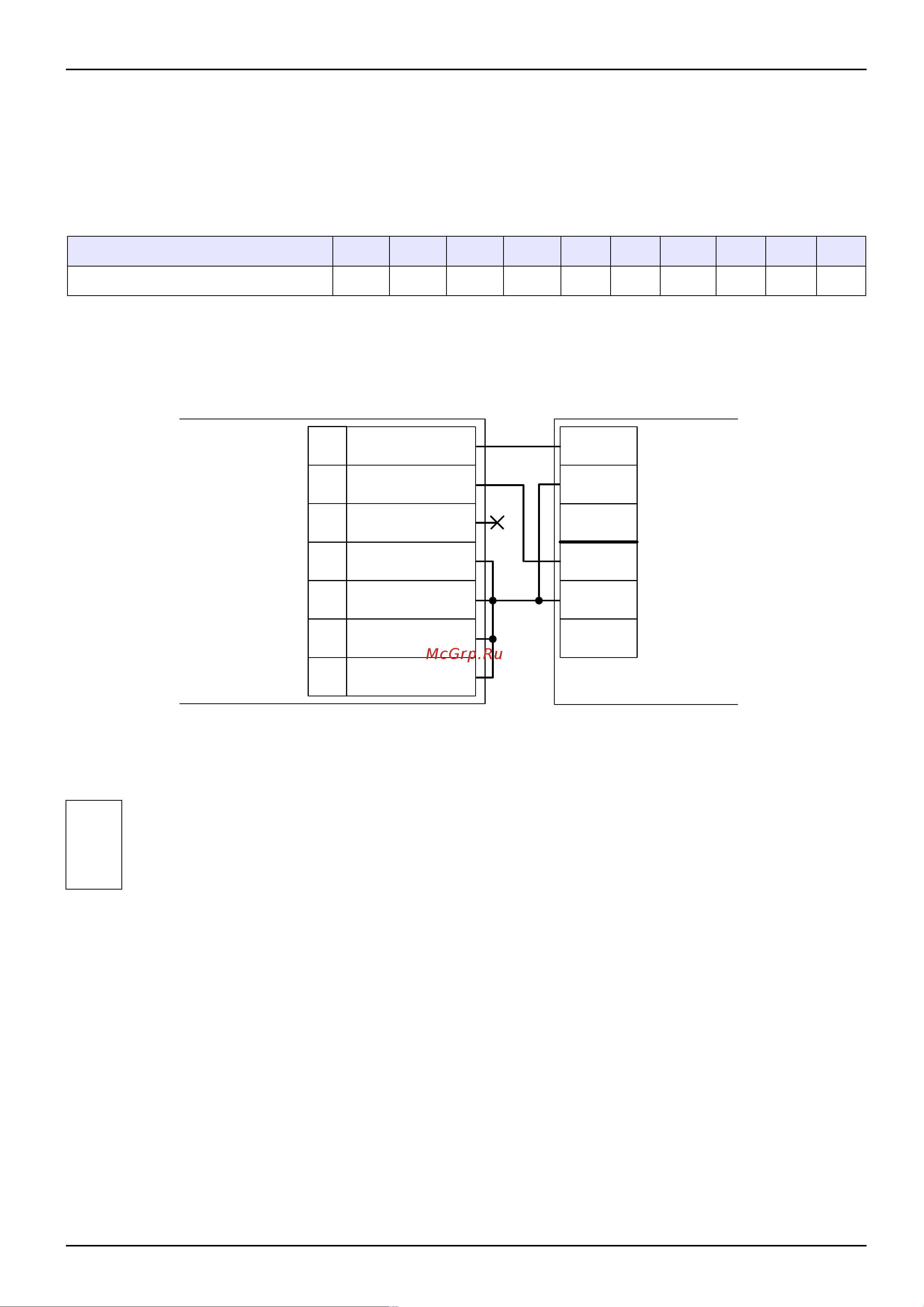

Рисунок 170. WIL4, WIL6.
Остальные клеммы блока WA20 (№№ 3-6) подключаются согласно оригинальной инструкции на
блок управления.
!
Если шлагбаум периодически начинает двигаться рывками или останавливается в
произвольном положении — проверьте положение регулятора STOP AMPERE на
плате блока управления, возможно требуется увеличить порог срабатывания
защиты, поворачивая регулятор по часовой стрелке.
стр. 254 из 400
NO2
COM2
NC2
NO1
COM1
NC1
Клеммы
контроллера
Клеммы блока
управления WA20
15
14
13
12
11
10
7
CLOSE
OPEN
PHOTOCELL 2
PHOTOCELL
STOP
COMMON
STEP-BY-STEP
